5.1 布局
圖 5-1、圖 5-2 和圖 5-3 中顯示了 TPS562207EVM 的電路板布局。頂層包含 VIN、VOUT 和接地的主要電源布線。另外頂層還具有 TPS562207 引腳的連接和一大塊用接地線填充的區域。大多數信號布線也位于頂部。輸入去耦電容器 C2、C3 和 C4 盡可能靠近 IC 放置。輸入和輸出連接器、測試點和所有元件都位于頂部。底層是接地層以及開關節點覆銅、信號接地覆銅和從調節點到電阻分壓器網絡頂部的反饋布線。頂層和底層都使用 2oz 厚的覆銅。
圖 5-4 和圖 5-5 分別是 TPS562207EVM 頂視圖和底視圖。

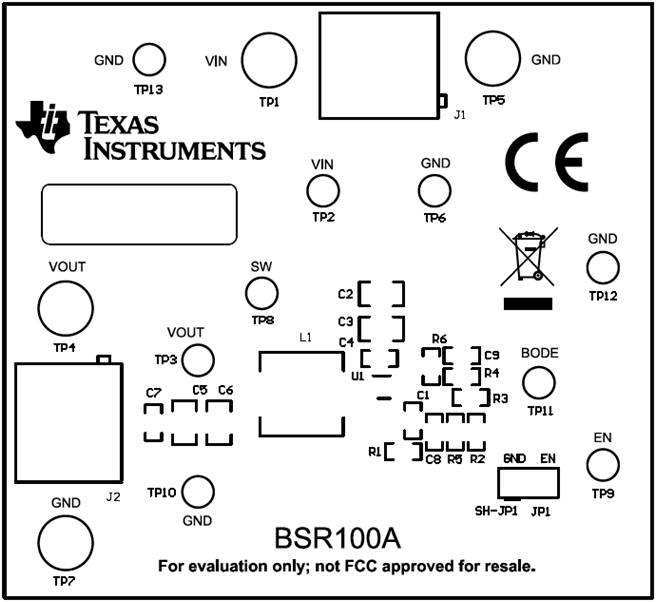

圖 5-1 TPS562207EVM 頂層裝配圖

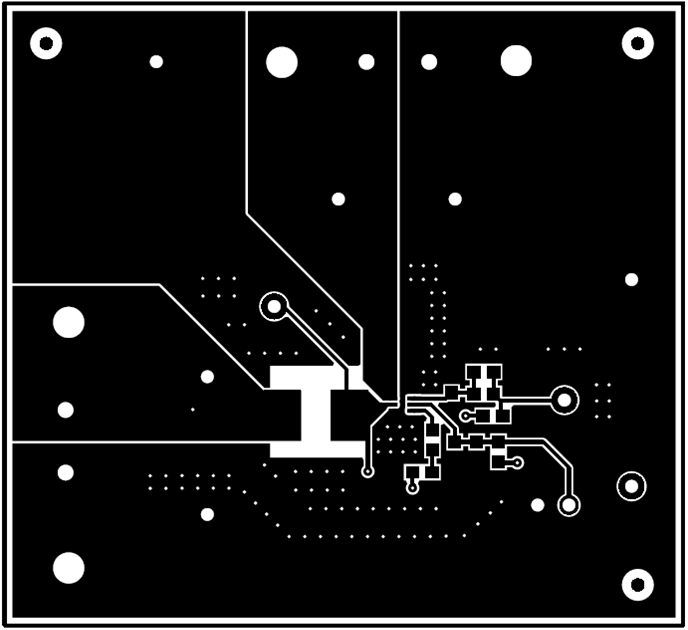

圖 5-2 TPS562207EVM 頂層

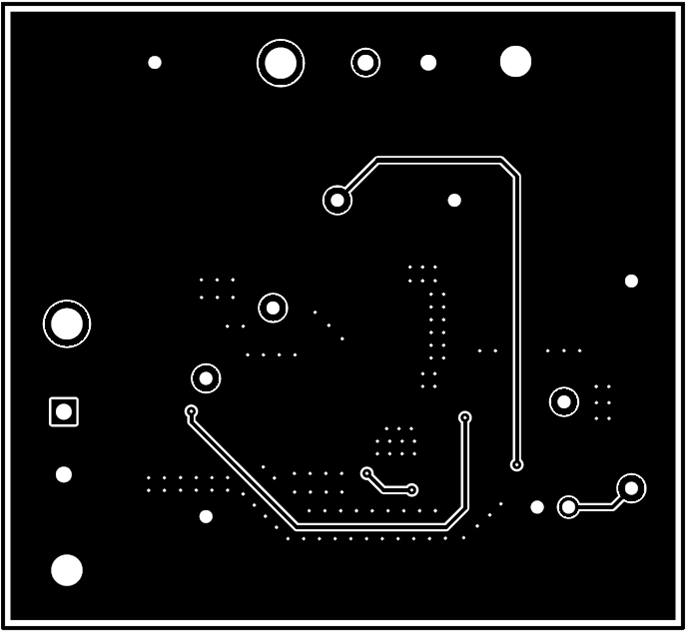

圖 5-3 TPS562207EVM 底層

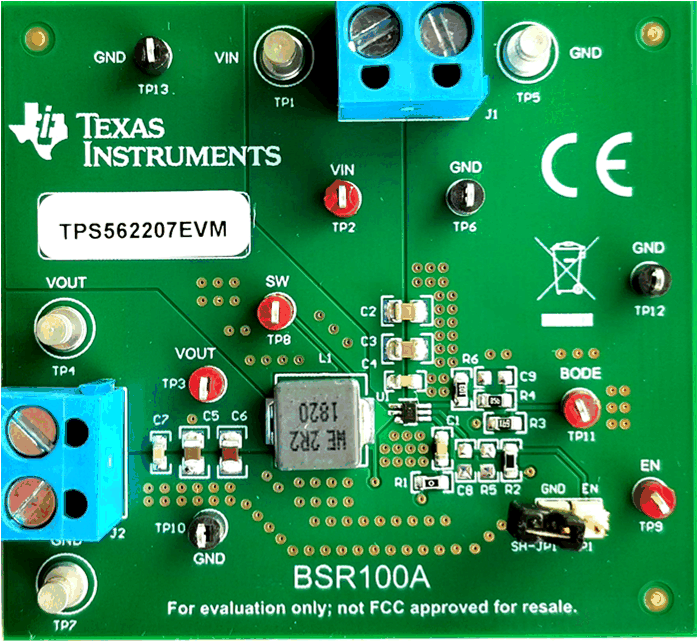

圖 5-4 TPS562207EVM 電路板頂視圖

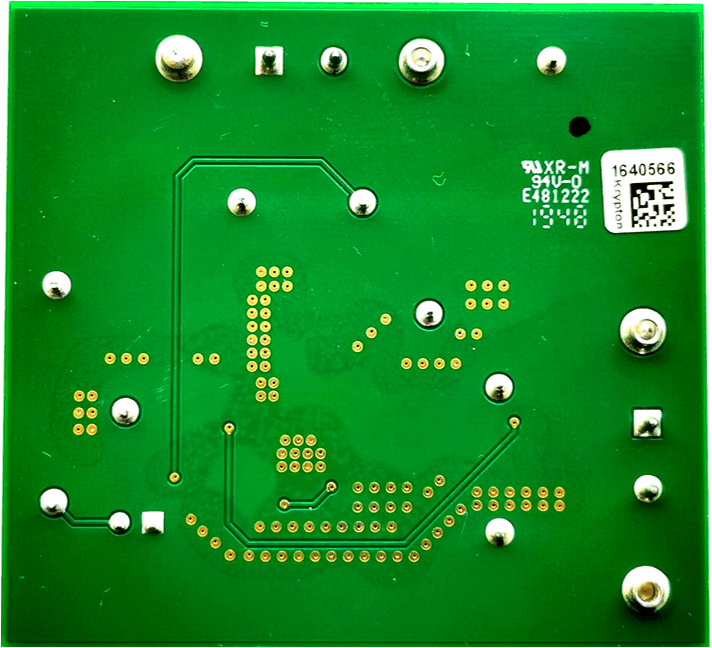

圖 5-5 TPS562207EVM 電路板底視圖
