4.3 同軸電纜供電接口
DS90UB954-Q1EVM 提供了兩個同軸電纜供電 (PoC) 接口，可通過帶 FAKRA 連接器的同軸電纜連接攝像頭。電力通過在主機和攝像頭之間傳輸視頻和控制通道數據的同一根導線進行傳輸。默認情況下會通過同軸電纜傳輸 5V 電壓。請參閱 了解其他 PoC 配置。
對于端口 RX0，PoC 網絡配置用于 DS90UB953-Q1EVM（或變體），而對于 RX1，PoC 網絡配置用于 DS90UB933-Q1。請僅將串行器 EVM 與正確的 PoC 網絡配套使用。若要將 PoC 與兩個 DS90UB953-Q1EVM（或變體）或 DS90UB933-Q1 EVM 配套使用，則必須修改其中一個 PoC 網絡。您還可以將 PoC 電路設為開路，并直接從另一電源為串行器 EVM 供電。
對于 EVM 上的同軸電纜供電 (PoC)，該電路使用了圖 4-3 中所示的濾波器網絡。PoC 網絡兼容 DS90UB953-Q1EVM（或變體）芯片組，其頻率響應與帶寬對應。

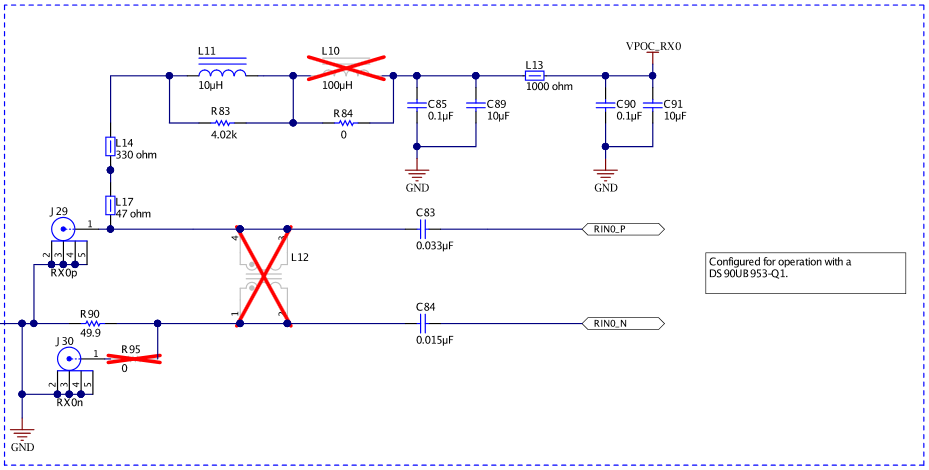

圖 4-2 與 DS90UB953 配套使用的同軸電纜供電網絡

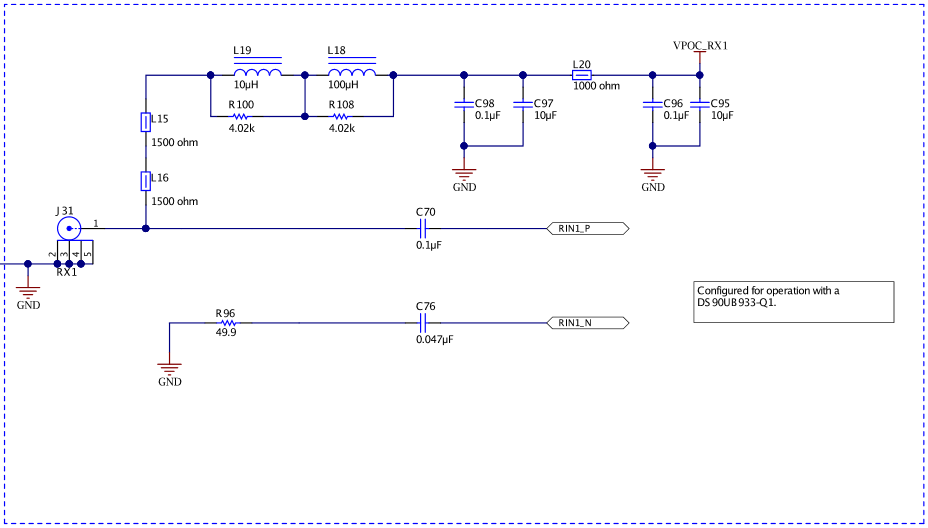

圖 4-3 與 DS90UB933 配套使用的同軸電纜供電網絡電纜插入 RX0 或 RX1 前需確認同軸電纜供電電壓是否設置正確。電源未裝保險絲。如果出現過壓，則會因輸入的電源不合適而損壞直連的電路板。DS90UB913A-Q1EVM 專為最大 5V 的 PoC 而設計。若要將 DS90UB913A-Q1EVM 與 DS90UB954-Q1EVM 配套使用，請將 J17 或 J18 保持開路來禁用 PoC，然后單獨為 DS90UB913A-Q1EVM 供電或在 DS90UB954-Q1EVM 的 J17 或 J18 引腳上施加 5V 電壓。
| 參考 | 信號 | 說明 |
|---|---|---|
| J18 | VPOC_RX0 | 這用于設置 RX0 上的同軸電纜供電電壓 |
| 已安裝跳線：從 VPOC_LDO0_9V 獲取 +9V 電源 | ||
| 保持開路的跳線：未連接 PoC。在引腳 1 上施加電源，或將串行器保持開路并單獨為其供電。 | ||
| J17 | VPOC_RX1 | 這用于設置 RX1 上的同軸電纜供電電壓 |
| 已安裝跳線：從 VPOC_LDO1_9V 獲取 +9V 電源 | ||
| 保持開路的跳線：未連接 PoC。在引腳 1 上施加電源，或將串行器保持開路并單獨為其供電。 |
