ZHCU787B February 2018 – April 2021 DS90UB960-Q1
9.2 ALP 未檢測到 EVM

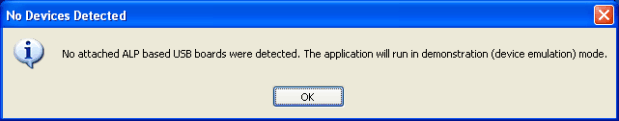

如果 ALP 軟件啟動后出現以下窗口，請再次確認硬件設置。

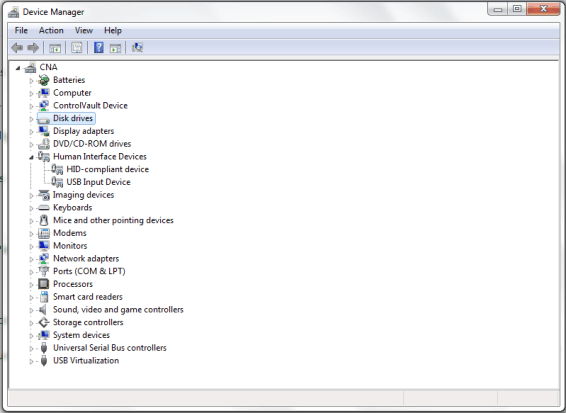

圖 9-5 ALP 無器件錯誤也可能是 USB2ANY 驅動程序未安裝。查看器件管理器。“Human Interface Devices”（人機接口器件）下必須是“HID-compliant device”（符合 HID 器件），如下圖所示。

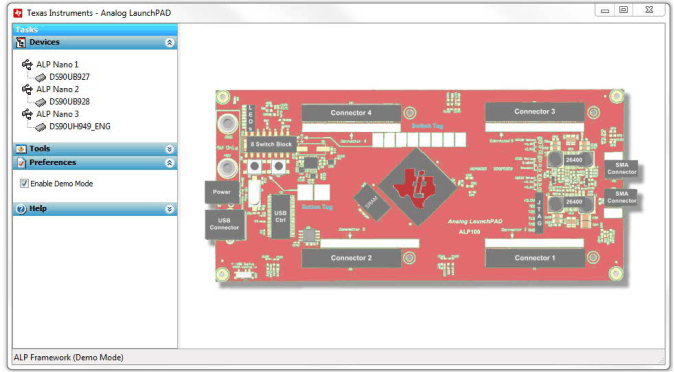

圖 9-6 Windows 7，ALP USB2ANY 驅動程序軟件啟動時，“Devices”（器件）下拉菜單中只能包含“DS90UB960”或“DS90UB960_ENG”。如果還有其他器件，則該軟件很可能處于演示模式。ALP 在演示模式下運行時，應用狀態欄的左下方會出現“(Demo Mode)”（演示模式）字樣，如下圖所示。
圖 9-7 ALP 處于演示模式選擇“Preferences”（首選項）下拉菜單，取消選中“Enable Demo Mode”（啟用演示模式），從而禁用演示模式。
圖 9-8 “ALP Preferences”（ALP 首選項）菜單禁用演示模式后，ALP 軟件將輪詢 ALP 硬件。ALP 軟件將更新，更新后“Devices”（器件）下拉菜單中只有“DS90UB960”或“DS90UB960_ENG”。
如需了解使用 ALP 軟件管理 FPD-Link III 設備的詳細信息，請查閱以下培訓材料：使用 Analog Launch Pad (ALP) 圖形用戶界面配置 FPD-Link EVM
