ZHCU779A April 2020 – June 2021 TPS62840
4 電路板布局
圖 4-1 到圖 4-5 提供了 TPS62841-2EVM123 電路板布局和演示情況。Gerbers 可在 EVM 產品頁面上找到：TPS62841-2EVM123。

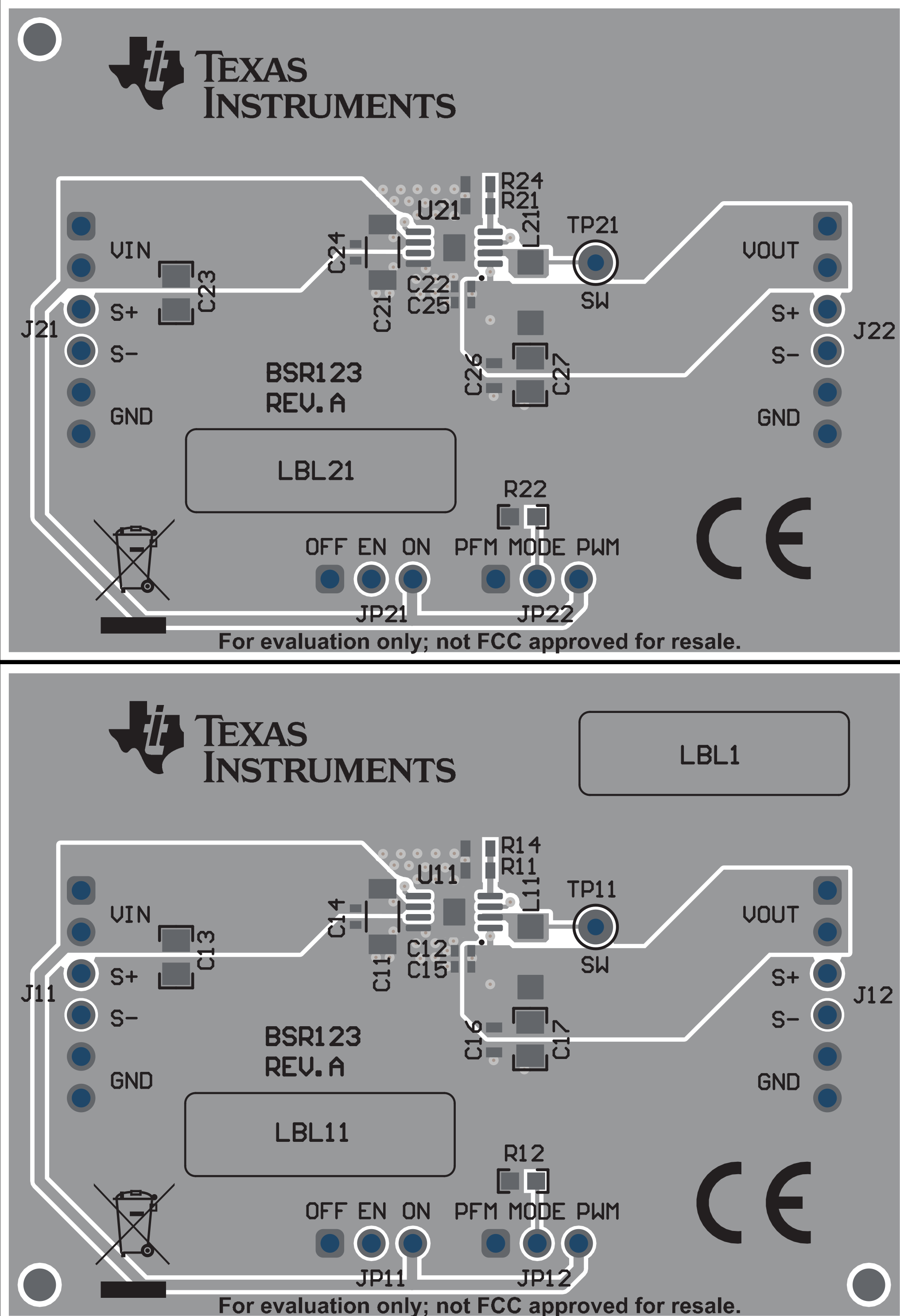

圖 4-1 頂層裝配圖

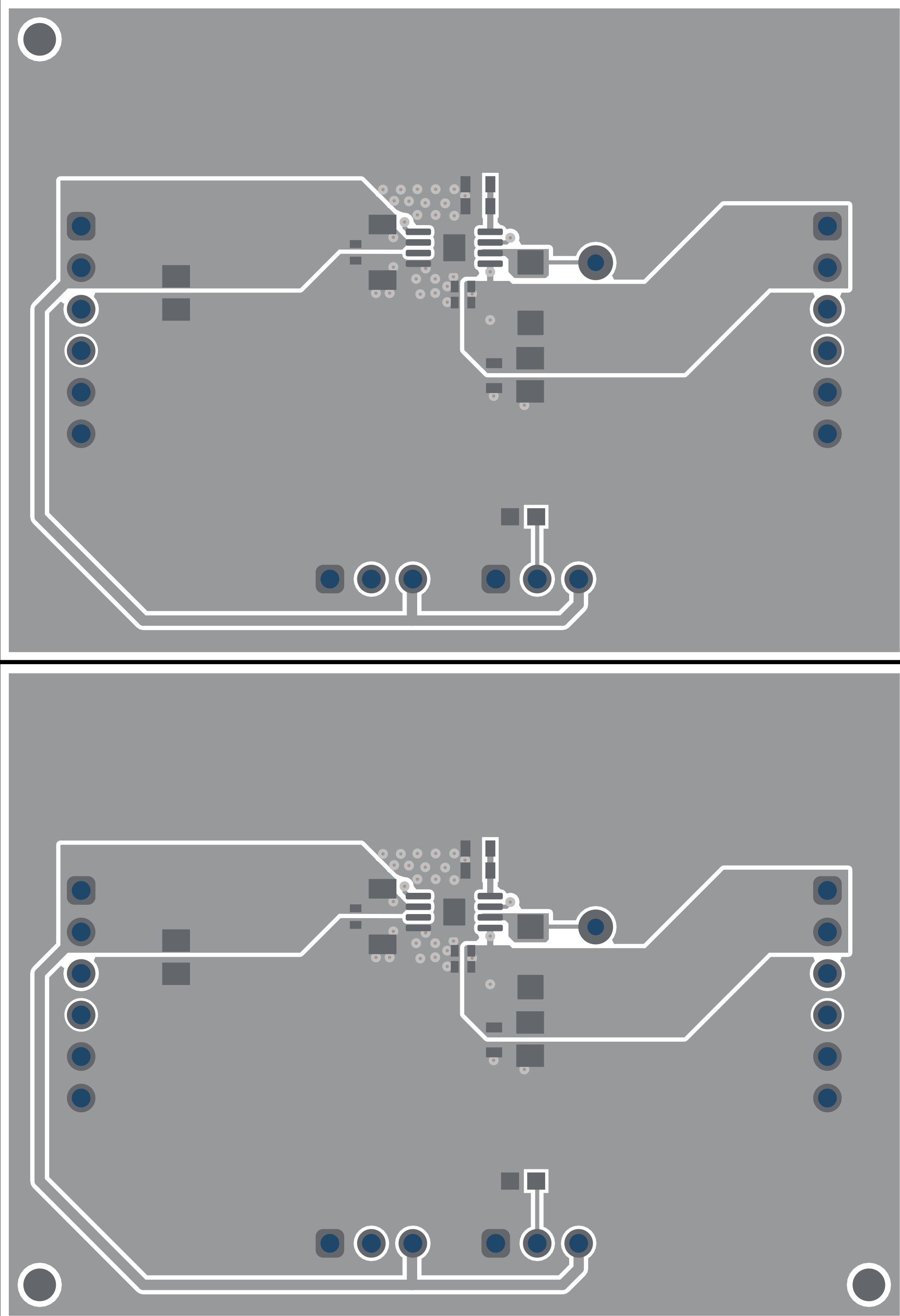

圖 4-2 頂層

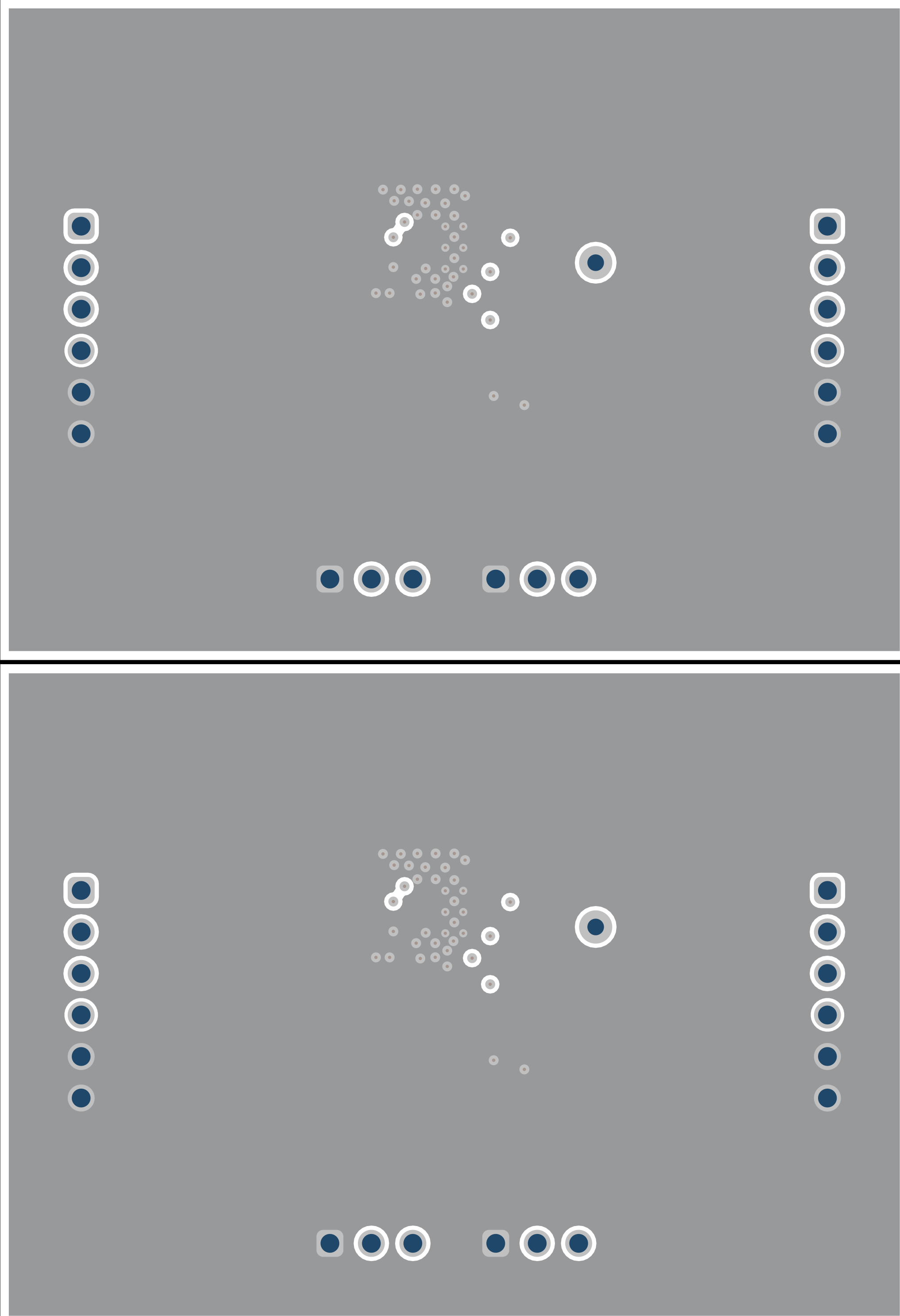

圖 4-3 內層 1

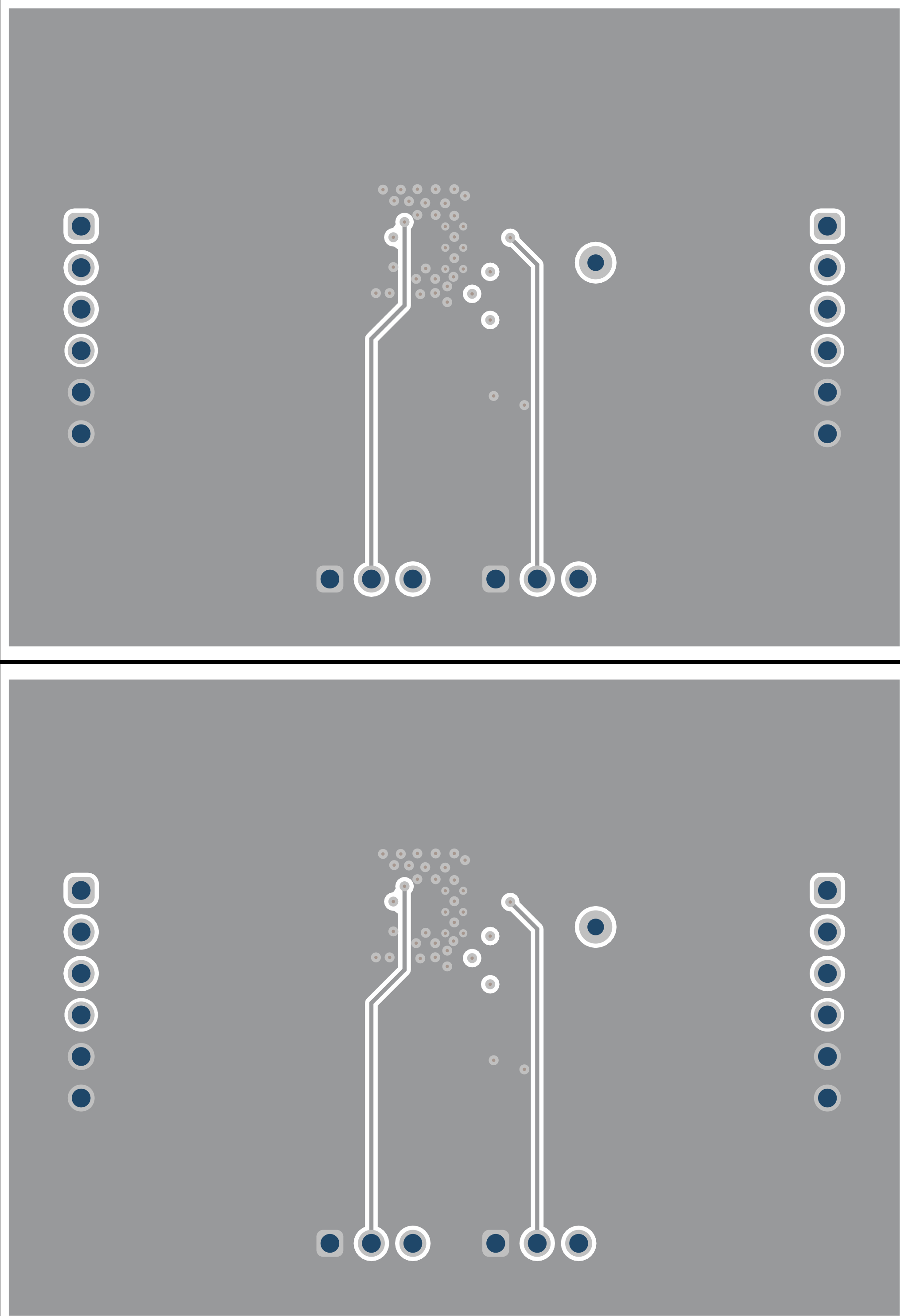

圖 4-4 內層 2

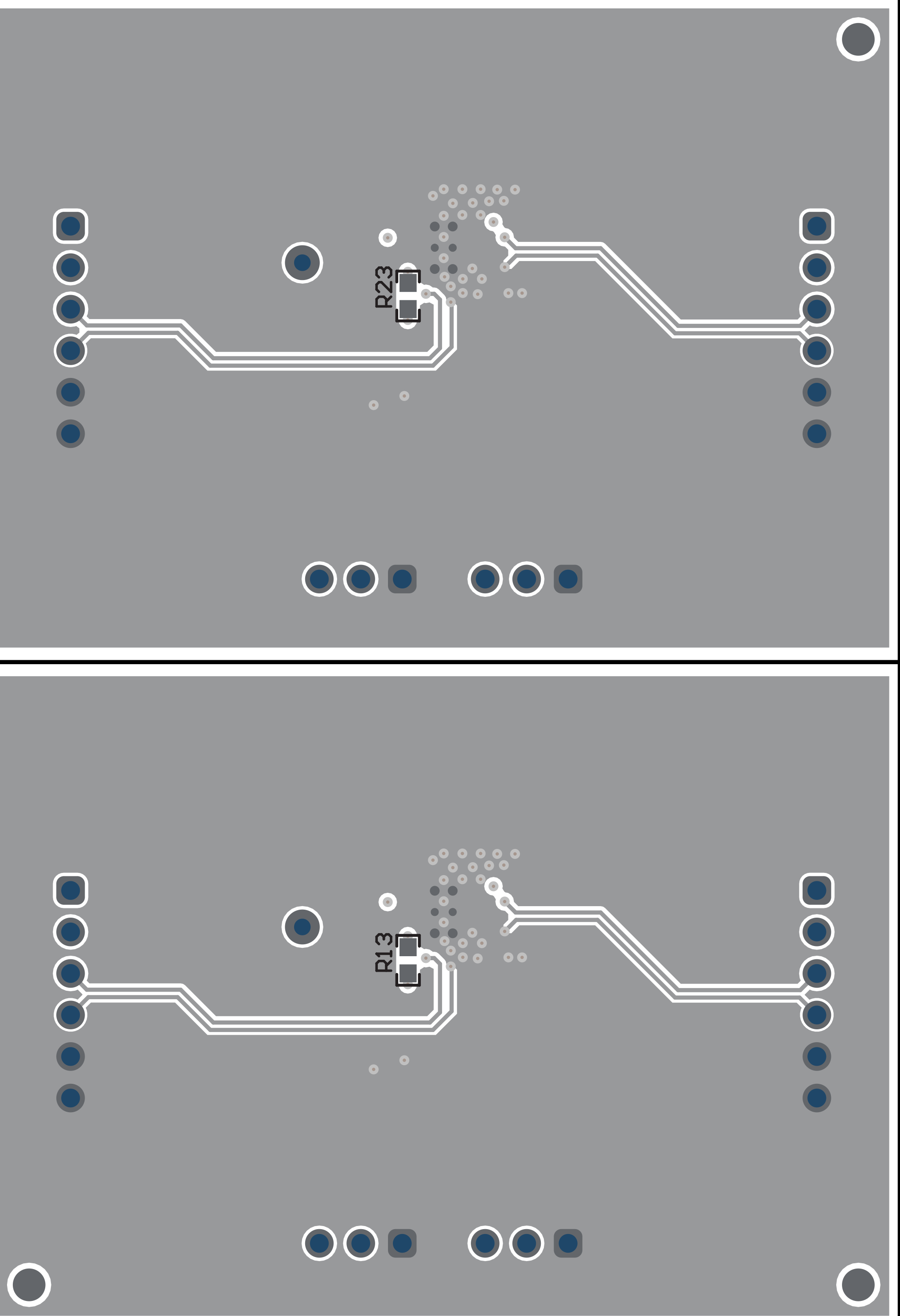

圖 4-5 底層ZHCU779A April 2020 – June 2021 TPS62840
圖 4-1 到圖 4-5 提供了 TPS62841-2EVM123 電路板布局和演示情況。Gerbers 可在 EVM 產品頁面上找到：TPS62841-2EVM123。
圖 4-1 頂層裝配圖圖 4-2 頂層圖 4-3 內層 1圖 4-4 內層 2圖 4-5 底層
