3.5.3 過程
- 通過雙擊配置文件并選擇“Scripting”選項卡，打開 DS90UB954（或變體）設備窗口，如#X645 中所示。
圖 3-36 導航到 ALP 中 DS90UB954（或變體）的“Scripting”選項卡 - 如果您想設置一個文件，將其用于加載所有腳本并創建一個按鈕來運行每個腳本，請參閱GUID-9984C171-9F03-42EA-A760-106B1A046720.html。否則，您可以通過點擊“Run”按鈕并導航到腳本的文件位置來運行腳本。
- 如果您想將腳本置于默認的 ALP 腳本文件夾中，則請將它們移至以下文件位置：
C:\Program Files (x86)\Texas Instruments\Analog LaunchPAD 1.56.0010

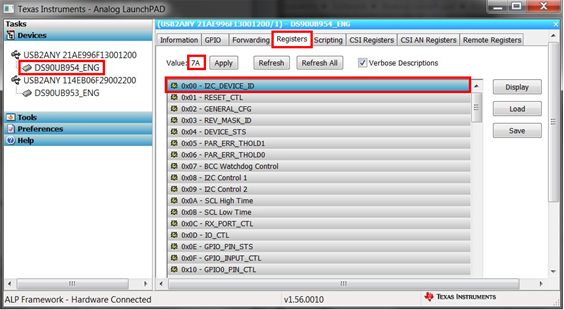

- 通過轉至“Register”選項卡，選擇標記為 I2C_DEVICE_ID 的寄存器 0x00 并讀取值，驗證腳本是否成功進行了本地 I2C 通信，如#X1849 中所示。如果該值不是 0x7A，則說明未將正確的配置文件分配給正確的 USB2ANY ID。請參閱GUID-07AAB36E-F8DD-4B1E-B31A-5FF887F5F39C.html#GUID-07AAB36E-F8DD-4B1E-B31A-5FF887F5F39C了解更多信息。
圖 3-37 在“Register”選項卡中讀取 I2C 器件 ID - 通過檢查“Pass Sts:”是否顯示“Pass”以及“Linked”是否具有#X2902 中所示的頻率，確保器件設置正確。此外，確保 DS90UB954EVM（或變體）上的 D3（標記為“Lock”）和 D15（標記為“Pass”）已點亮。
圖 3-38 在 ALP 中驗證 DS90UB954（或變體）的“Pass”和“Lock” - 返回 DS90UB954（或變體）ALP 配置文件的“Scripting”選項卡，并運行 953to954_patgen_YUV_1920x1080p-4Lanes-Working.py 腳本以從 953->954 初始化模式生成。可以通過點擊“Run PreDef Script”按鈕找到該腳本。如果 DS90UB954-Q1（或變體）未使用 0x7A 的 I2C 地址（8 位形式），應修改腳本以使用正確的 I2C 地址。
- 導航到 DS90UB954（或變體）上的“Information”選項卡，并檢查水平和垂直參數是否具有攝像頭定義的適當分辨率，從而確認該模式是否已啟用。#X925 顯示水平和垂直參數分別為 3840 字節和 1080 行。另請驗證直流電源 HP E3610 是否提供更多電流。
圖 3-39 在 ALP 中驗證攝像頭初始化
