艙駕融合架構同時支持汽車信息娛樂系統和智能駕駛功能，與傳統的艙駕分立架構相比，該架構集成度更高，模塊化設計更靈活，支持L2+以上級別自動駕駛，同時滿足座艙和智駕兩大模塊算力需求。為了實現這些功能，需要具備功率超過450W的高階處理器，而為處理器供電的電源軌也迎來設計挑戰，在提供高功率的同時，如何滿足高效率，低紋波，快速的瞬態負載響應，高負載下的熱管理以及功能安全的要求尤為重要。LM5137F-Q1四相交錯降壓方案是專門為解決高功率設計的挑戰來設計。
高功率滿足艙駕融合處理器電源設計要點

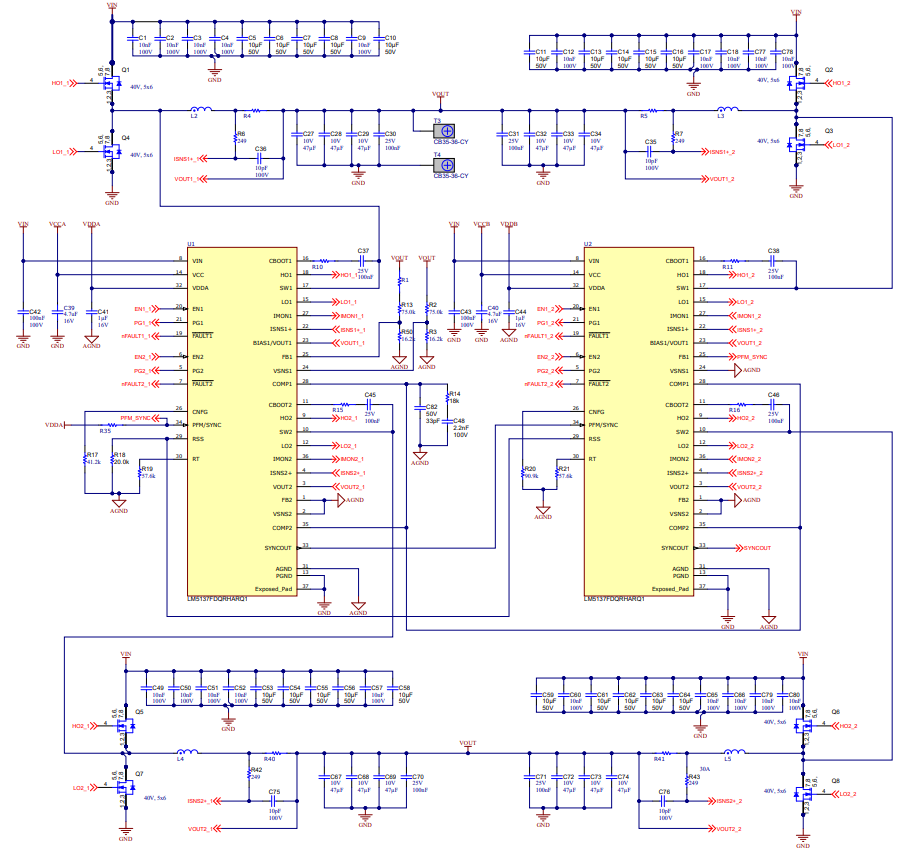

LM5137F-Q1具備可堆疊功能，兩顆相同封裝的LM5137F-Q1通過級聯成一個四相交錯穩壓器，其中第一個控制器為主控制器，第二個為從控制器，為高性能的艙駕融合處理器提供大于450W功率。四相交錯控制器通過四相交錯并聯，可以有效的降低輸入輸出電流紋波，且平均到每個電感器存儲的能量降低可提高負載的瞬態性能并減小電感尺寸，原理圖如圖1。
圖 1 兩顆LM5137-Q1構成四相交錯控制器在配置時，需要將主從控制器的SYNC，COMP，SS，和EN連接在一起，確保開關頻率，運行模式能保持一致。與單相控制器相比，四相交錯可有效減小紋波電流，從而減小輸出電容器的紋波電壓，減小的紋波電流可由公式1和公式2計算得出。
PCB布局布線注意事項

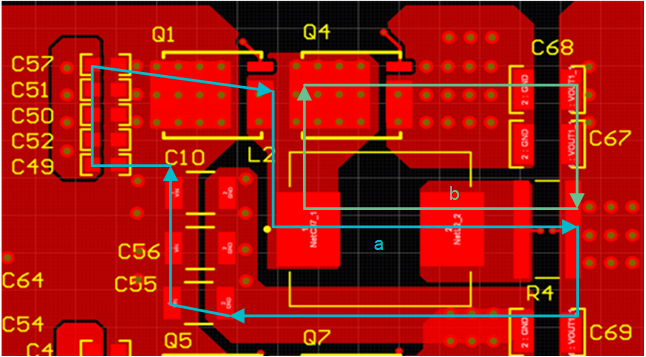

PCB布局布線對大功率四相交錯Buck的性能來說至關重要，主要注意事項包括：大功率回路設計，dv/dt節點，驅動回路設計，電流采樣信號線設計。電流采樣信號線要采用差分形式，從而降低噪聲的影響。大功率回路設計需要對熱性能、噪聲、尺寸進行折中優化，實現最大化降低回路寄生電感和功率器件溫升效應的小尺寸方案。功率回路設計如圖2，環路a承擔輸入開關電流，環路b承載輸出開關電流，小面積回路設計實現了高功率密度和較低的回路寄生電感，同時該布局為開關管提供了最佳散熱路徑。

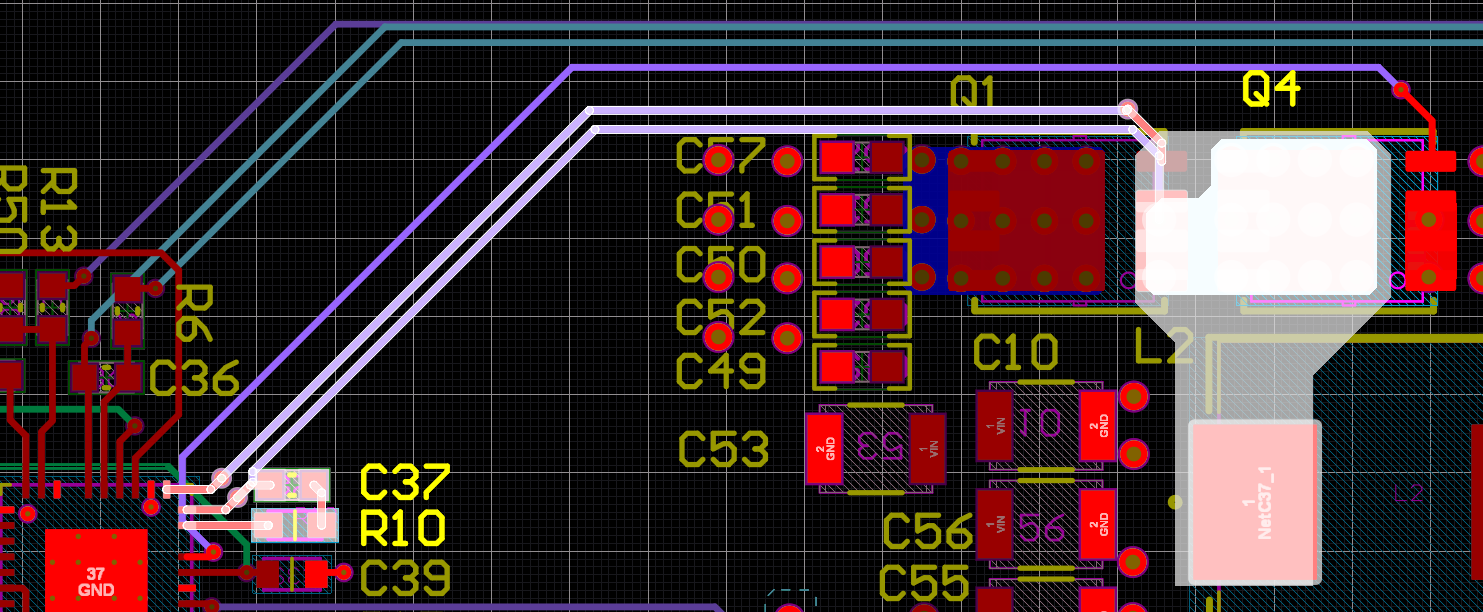

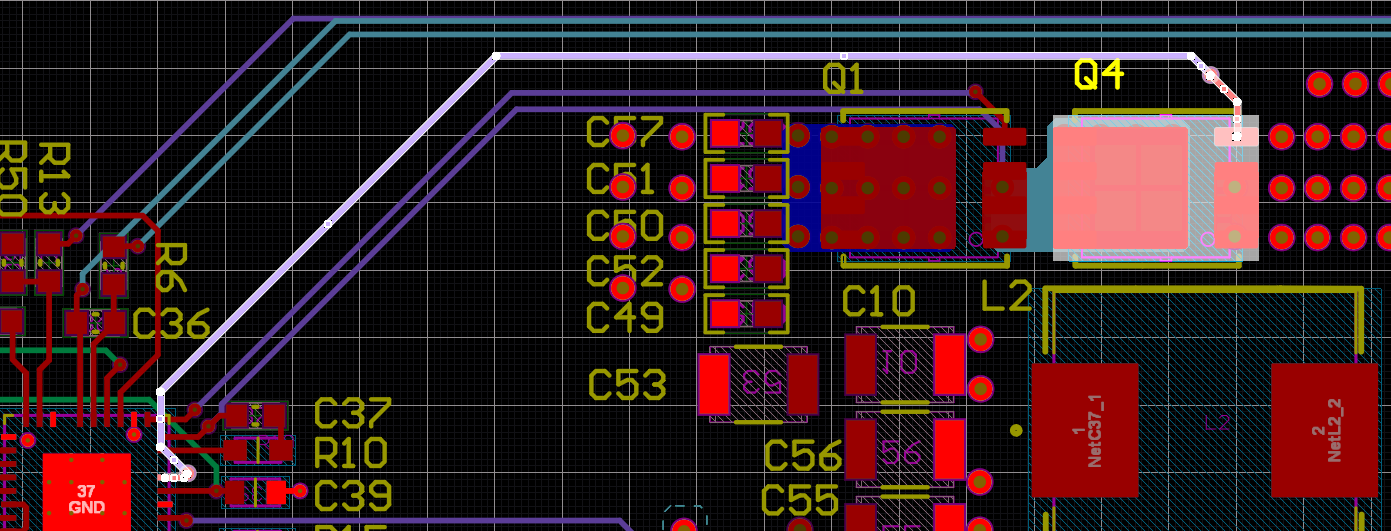

圖 2 PCB功率回路在實際電路中，驅動回路的寄生電阻、寄生電感以及MOS柵極電容會導致柵極信號延遲。由于PCB面積限制，無法實現驅動電路的位置十分靠近MOS。如果驅動電路和MOSFET之間布線不合理，會增大寄生電感，僅僅nH量級的寄生電感就會和MOSFET源漏電容共振，從而產生振鈴現象。為了盡可能減小寄生電感，如圖3所示，需要盡可能減小驅動回路的面積。

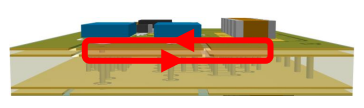

圖 3 PCB 驅動回路開關節點SW在開關管開關過程中會產生high dv/dt，形成強電場發射源，并且會通過寄生電容向臨近線路耦合噪聲。開關節點面積過大會引入額外的寄生電感，可能導致電壓振鈴或過沖，甚至超出開關管耐壓范圍。因此，采用圖4布線方式減小high dv/dt節點的布線面積，從而降低電場輻射，耦合效應以及寄生效應。

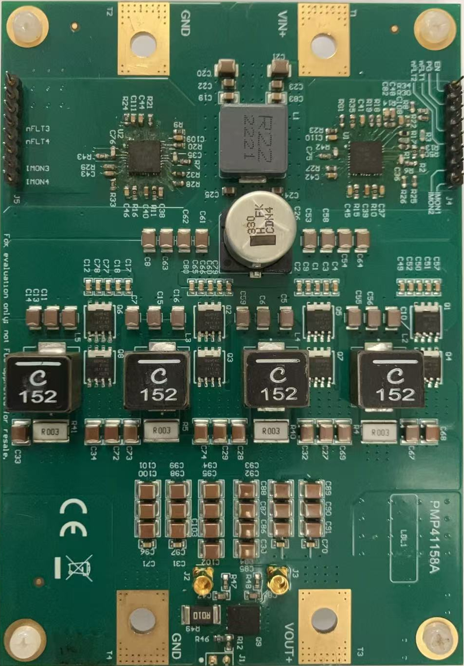

圖 4 High dv/dt回路基于LM5137F-Q1設計四相交錯Buck的PCB如圖5，四路輸出對稱式布局，通過四相交錯方式可最大化降低輸出電壓的紋波以及四相之間的比較好的均流特性。
圖 5 四相交錯Buck PCB四相交錯Buck測試結果
采用LM5137F-Q1設計的四相交錯Buck在輸出電流為42A條件下進行環路、紋波、效率、熱性能、動態負載（最高跳變至83A）測試，可以滿足市面上已發布的艙駕融合處理器的功率需求。

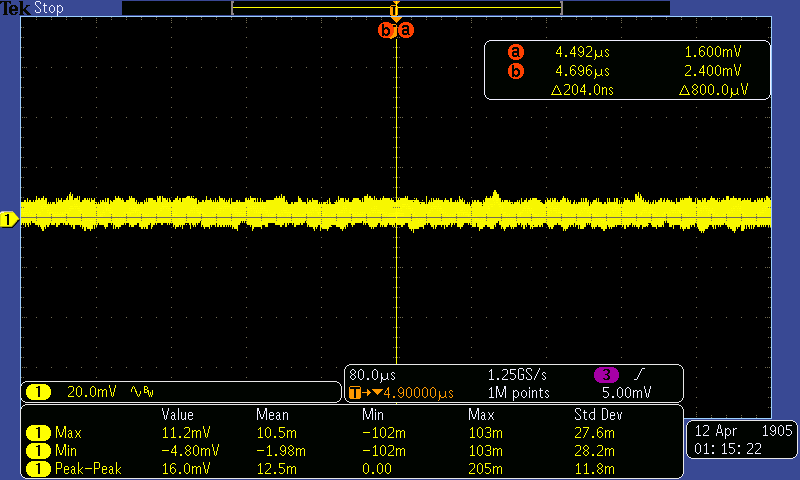

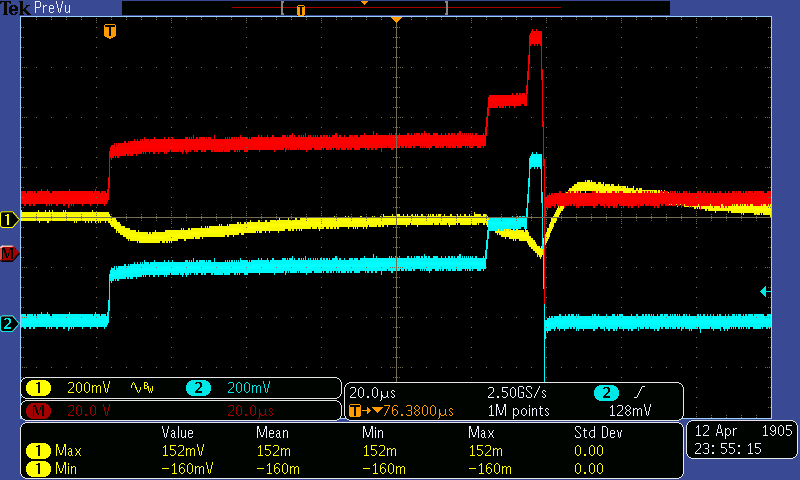

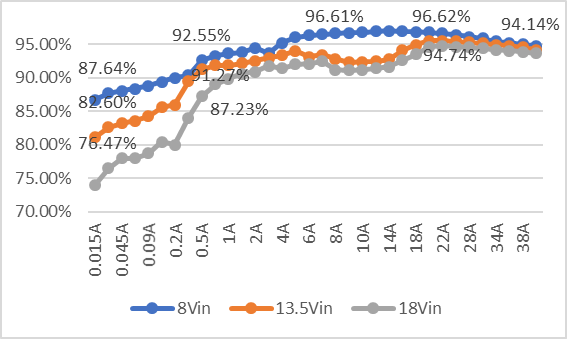

如圖6所示，相位裕度約61°，增益裕度約-13dB，環路帶寬約29kHz，環路穩定性滿足要求。圖7為輸出電壓紋波測試結果，峰峰值僅為16mV。效率曲線如圖8所示，輕載下15mA-50mA典型值13.5V輸入時效率超過80%，重載下42A典型值13.5V輸入時效率超過94%. 輕載重載時效率均表現較好的特性。圖9為四相Buck的熱成像，在42A的輸出電流情況下，溫度僅為 98℃，熱性能十分優異。圖10為負載按照21A-42A-56A-83A-21A趨勢動態跳變，可以看出超調電壓僅為輸出電壓±3.5%，滿足大功率艙駕融合處理器動態負載的要求。圖11為負載按照21A-83A-56A-42A-21A趨勢動態跳變，此時超調電壓為輸出電壓±4.2%，這是由于負載在1us內從21A跳變到83A，輸出電容放電不足導致電壓跌落值略大，但仍然滿足大功率艙駕融合處理器動態負載的要求。

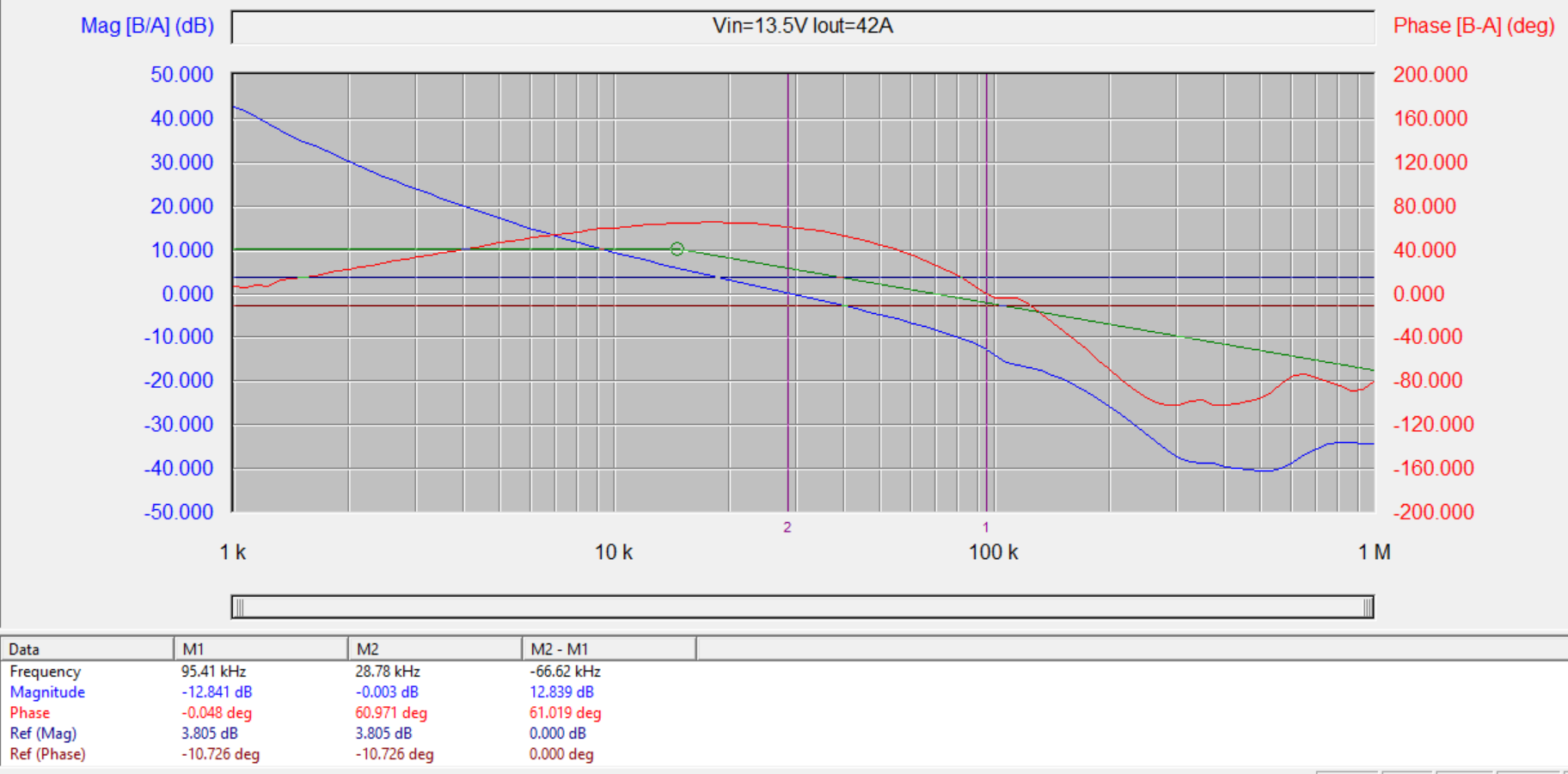

圖 6 環路測試結果
圖 7 紋波測試結果
圖 8 效率測試結果

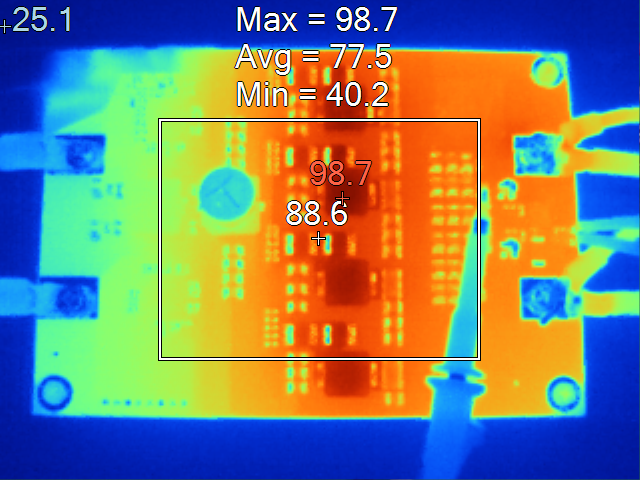

圖 9 熱成像測試結果
圖 10 動態負載測試結果1

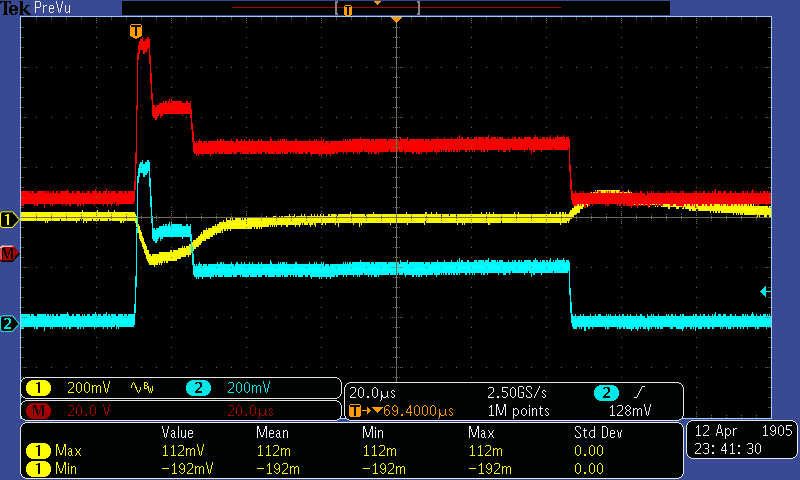

圖 11 動態負載測試結果2
