智能傳感器如何擴展功能進行光檢測

環境光傳感器的應用

環境光和顏色傳感器可在多種應用中實現智能光控制，從而提升家庭和工廠的能源利用率，并提高自適應前照燈的車輛安全性。環境光傳感器的一種常見用途是晝夜檢測，這樣可自動調節室外照明和攝像頭系統，例如圖 1中所示的安防攝像頭。在攝像頭的應用中，環境光傳感器 (ALS) 必須具有較高的紅外抑制能力，這樣才能濾掉用于攝像頭夜視的 LED 發出的紅外光。

挑戰和設計要求

設計 ALS 和顏色傳感器件時面臨諸多挑戰，例如如何達到最佳精度、靈敏度和分辨率，同時滿足封裝限制和系統級集成需求。

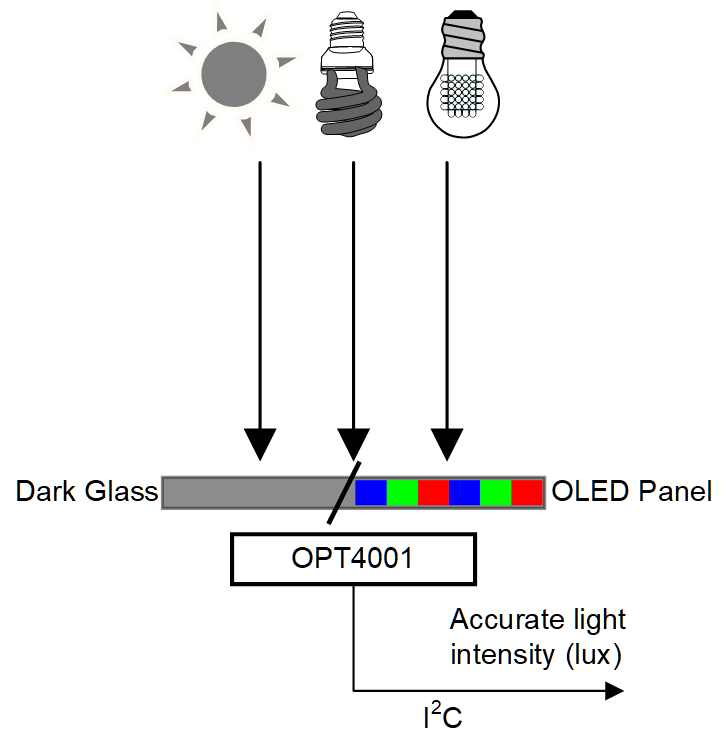

TI 的環境光與顏色傳感器通過提升功能的特性來應對這些挑戰。在環境光傳感器的常見設計中，對精度和分辨率提出了較高要求，這是因為在許多應用中都需要精確的光測量來調節顯示亮度、控制汽車照明或監控視頻（請參閱圖 2）。

TI 的 OPT4003-Q1數字光傳感器等 ALS 能夠根據應用需求提供系統靈活性，通過 12 個步驟，在 600μs 到 800ms 的范圍內設置每個通道的轉換時間，確定應對環境變化的反應時間。這些轉換時間在汽車應用中效果很好，在這些應用中，必須快速調整以確保進出隧道的安全性。OPT4003-Q1 可以識別白熾燈、鹵素燈、日光燈、LED 和熒光燈等光源，有助于改善系統工作條件，例如檢測光線是來自于明亮的室內環境還是來自于室外，而這會影響所需的前照燈類型。

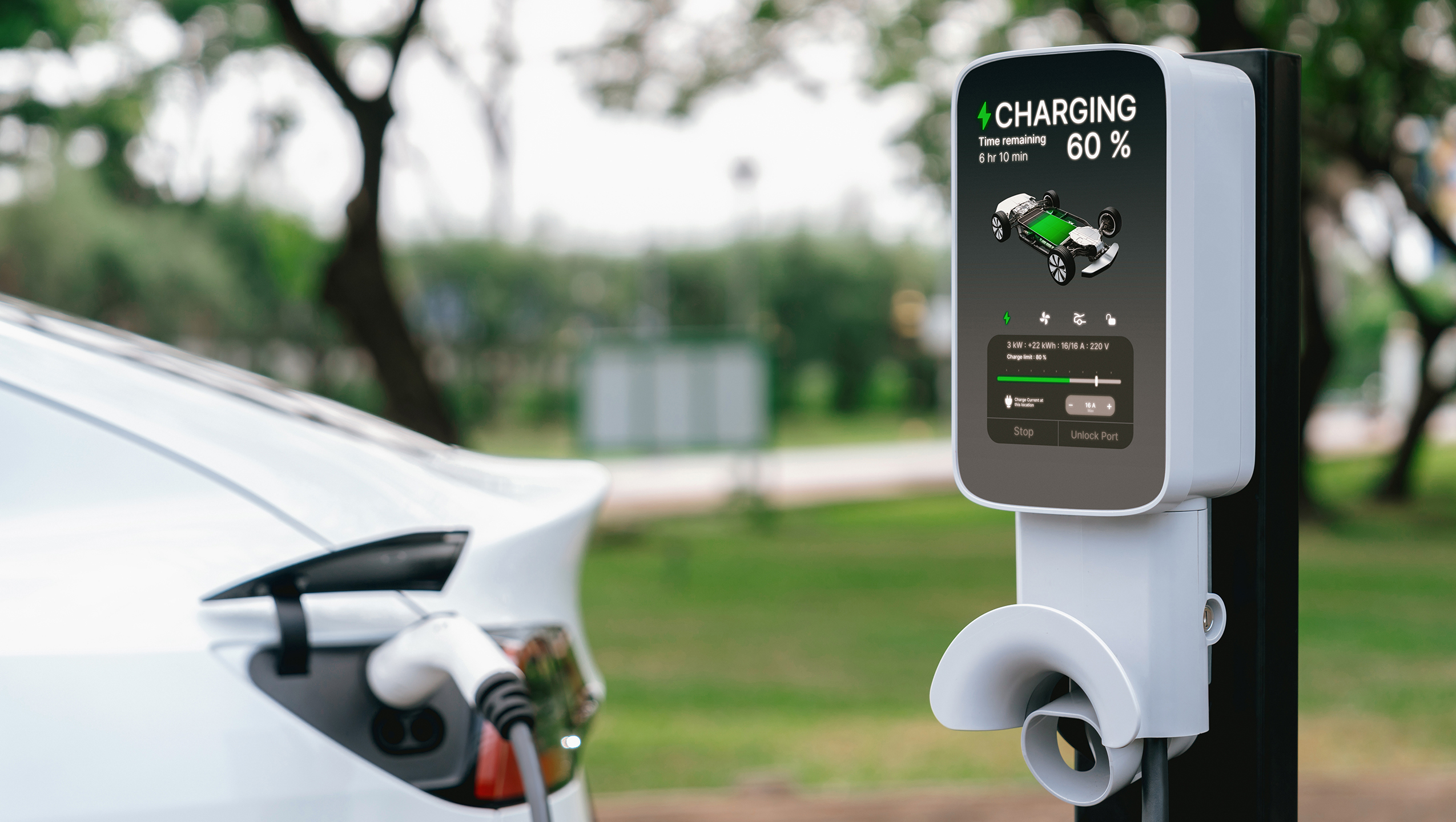

也可以使用 ALS 在電動汽車 (EV) 和 EV 充電站等終端設備中修改檢測情況和調節亮度，如圖 3所示。通過自適應亮度控制，EV 充電站上的屏幕可在各種照明條件下保持可見，并且不會產生過多功耗。

光傳感器還可提高能效并改善用戶體驗，在個人電子產品應用中進行顯示和 LED 亮度調節，從而使智能手機、筆記本電腦、智能手表和平板電腦等設備能更高效和更無縫地使用。

在成像和顏色敏感應用中，顏色傳感器提供了出色的自動白平衡、曝光控制和弱光性能，并能精確地校準所顯示的顏色，如圖 4所示。

OPT4041 雙通道 ALS 在光線測量方面的光譜響應與人眼高度匹配，并能有效過濾紅外干擾。ALS 測量有助于打造人性化的照明體驗，因此傳感器的光譜響應與人眼響應相匹配非常重要。對人眼不可見的紅外光的強抑制能力是這種匹配的關鍵組成部分，這使得 OPT4041 尤其適用于位于窗口下方看起來很黑但會透射紅外線的產品中，例如視頻監控等應用領域。OPT4041 還可以識別不同的光源，并具有較寬的帶寬感應通道，可指示攝像頭應用中紅外 LED 的照明情況。

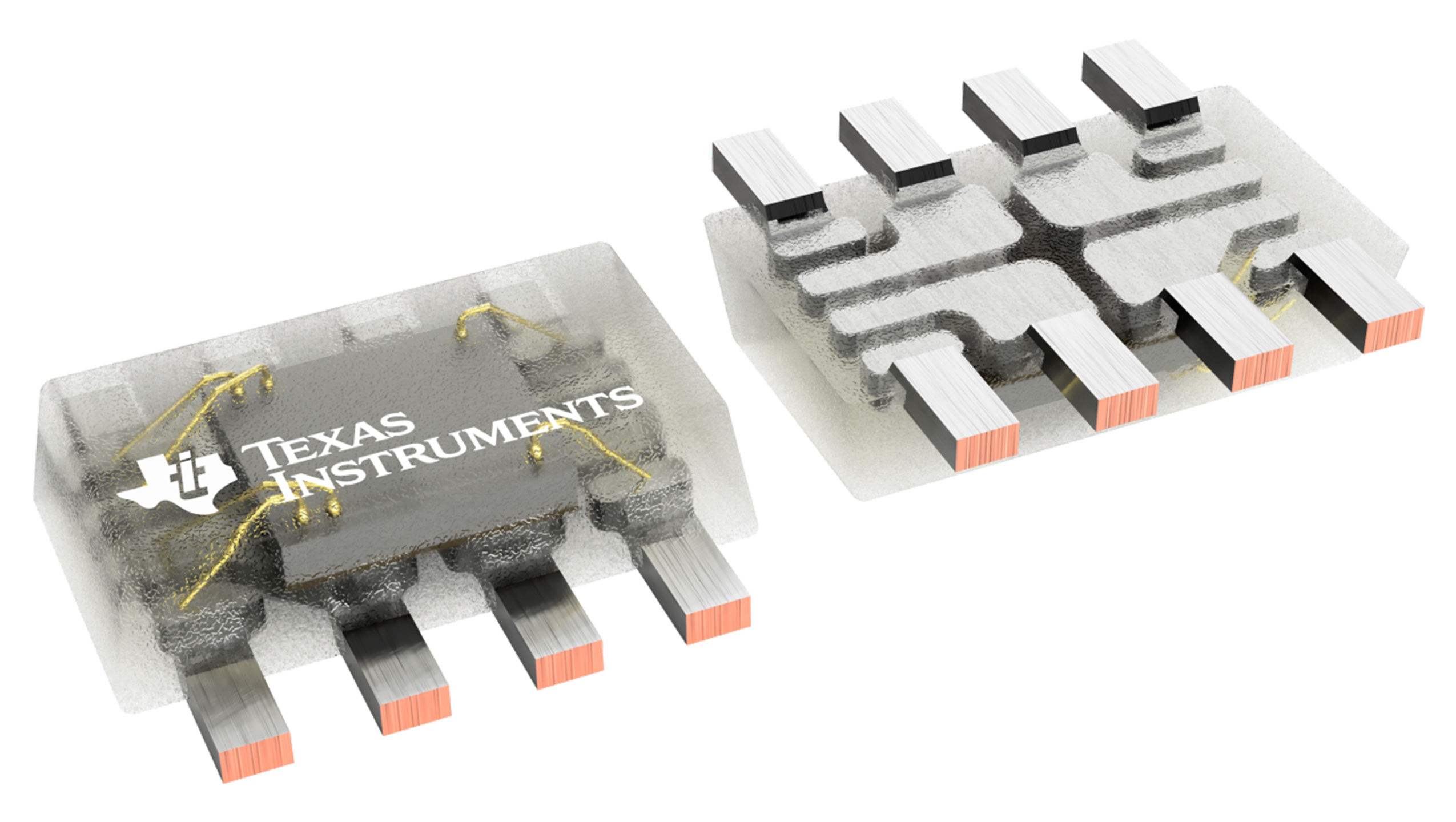

設計人員面臨的另一個挑戰是封裝和集成。隨著電子器件尺寸的減小，市場越來越需要緊湊且靈活的解決方案來適應空間受限的設計。TI 光學傳感器提供多種封裝選項，包括帶有底面傳感器的 PicoStar?封裝或業界通用的小形晶體管 (SOT) 封裝（請參閱圖 5）。此外，TI 的 ALS 和色彩感知解決方案有助于延長器件壽命，并通過低功耗極大地節約能源和成本。

為了幫助簽約制造商和目標設計制造商實現最佳性能，TI 還提供了內聯校準支持。TI 提供一款用于環境光和顏色傳感器產線末端測試與校準的專用光源，可確保不同生產批次的產品性能一致且準確，該光源詳情可在 TI.com 上查詢。高精度、快速響應時間、靈活的封裝和校準支持可將我們的光學傳感器無縫集成到各種應用中，例如汽車照明和高級消費類電子產品。

結語

環境光和顏色傳感器在越來越多的應用中變得越來越重要：在汽車中，這些器件可增強夜間駕駛和隧道駕駛的用戶體驗，并通過更高的紅外抑制能力來提高攝像頭系統的安全性。

隨著技術的不斷發展，光和顏色檢測也日益進步，例如：您可以關注日益增強的紅外抑制能力及個人電子產品和汽車中演進式 LED 顯示屏背后的集成傳感器，從而可獲得超薄邊框并且在空間受限的應用中能使封裝尺寸變得更小。環境光和顏色傳感器將繼續以我們尚未看到的方式提高解讀周圍環境及與周圍環境交互的能力。

其他資源

• 閱讀應用手冊，如何為您的應用選擇光傳感器。
• 訂購 LightSourceEVM。
• 了解更多關于 ALS 校準及利用穩定光源校準TI 環境光傳感器的信息。
• 從我們的光學傳感產品系列中選擇 TI 傳感器。
