6 LM74610-Q1 反向電壓范圍擴展的工作原理

耗盡型 MOSFET 默認在 MOSFET V_GS 為 0V 時導通，這與增強型 MOSFET 不同，后者要求 V_GS 大于 MOSFET 的閾值電壓才能導通。要關斷耗盡型 MOSFET，V_GS 需要小于 0V（典型范圍為 –1V 至 –4V）。為了分析耗盡型 MOSFET 在理想二極管檢測路徑中的作用，我們看一下以下條件下的器件運行情況：

• 當 V_PV– 大于等于 V_PV+ 時：理想二極管控制器處于正向?qū)顟B(tài)，使功率 MOSFET Q₁ 和耗盡型 FET Q_D 保持導通狀態。在這些操作條件下，您可以計算輸出電壓 V_OUT = V_IN – (I_{D_Q1} R_{DS(on)_Q1})，近似為 V_PV+。
• 當 V_PV– 小于 V_PV+ 時：理想二極管控制器處于反向電流阻斷狀態，MOSFET Q1 關斷。MOSFET Q_D 作為源極跟隨器處于調節模式，維持 V_CATHODE 高于 V_ANODE，且 V_CATHODE = V_IN(V_ANODE)+ (V_GSMAX)。因此，V_CATHODE 至 V_ANODE 之間的電壓處于 Q_D 的絕對最大額定值 V_GSMAX 范圍內（通常小于 5V），遠小于 LM74610-Q1 的 45V 最大瞬態反向電壓。高反向電壓 (V_OUT – V_IN) 由 Q_D 和 Q₁ 的漏源電壓 (V_DS) 維持。

選擇正確的耗盡型 MOSFET 和功率 MOSFET 取決于以下幾點：

• 選擇 Q₁ 和 Q_D 時，其 V_DS 額定值大于最大峰值輸入電壓。
• 選擇 R_DS(on) 時，需確保可在電源路徑 MOSFET 上實現超低功耗。FET 的漏極電流 (I_D) 應高于輸出負載所需的最大峰值電流。開始時，可選擇一個在滿負載電流下能使功率 MOSFET 兩端的壓降為 50mV 至 100mV 的耗盡型 MOSFET。
• R_DS(on) 可以在數百歐范圍選擇（LM74610-Q1 的浮動?xùn)艠O驅動架構具有較大的陰極引腳對地阻抗，并且控制器的 I_CATHODE 在微安范圍內）。

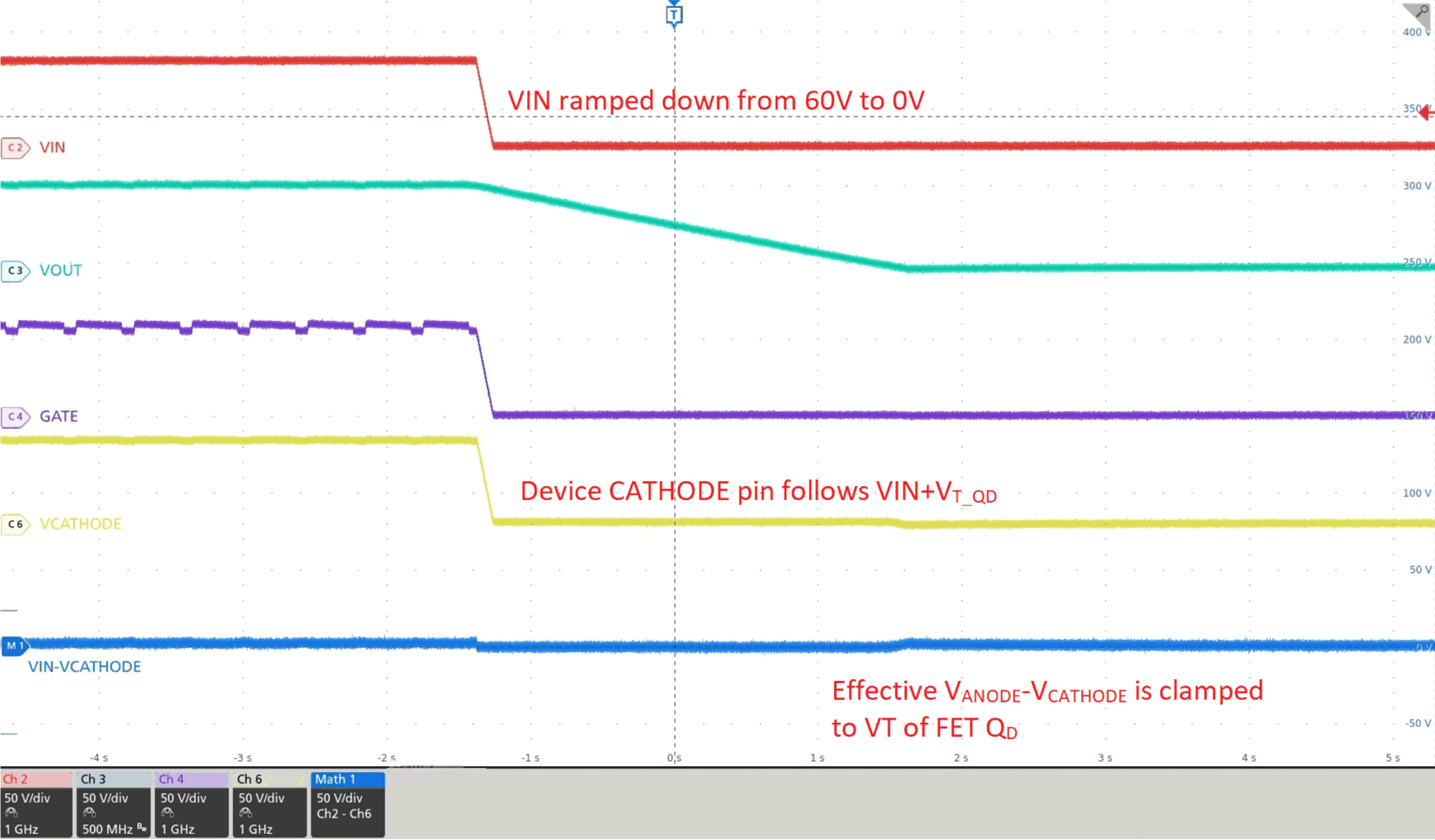

圖 5 展示了采用 40V LM74610-Q1 控制器的 60V 旁路開關解決方案的測試結果。

使用合適規格的 MOSFET（Q1 和 Q_D），輸入電壓范圍可以擴展至 FET 的 V_DS 額定值。這樣可以使用同一低壓控制器實現高壓設計。此外，擴展輸入電壓范圍在企業、通信、電動工具和高壓電池管理應用中也非常有用。
