德州儀器 (TI) 發布了兩款新型雙步進電機驅動器 DRV8845 和 DRV8849，它們可以通過四個 H 橋和智能調優來降低設計成本、減小尺寸并縮短設計時間。這兩款驅動器可驅動 2 個步進電機或 4 個有刷直流電機或兩者 的組合。

DRV8845 和 DRV8849 器件雖然是同時發布的，但有一些主要的差異和相似之處。

DRV8845 與 DRV8849 引腳不 兼容：

• DRV8845 采用 6mm × 6mm QFN 36 引腳封裝（具有行業通用引腳排列）
• DRV8849 采用 6mm × 6mm QFN 36 引腳封裝（具有獨特的引腳排列和增強型規格）

DRV8845 采用行業通用引腳排列的目的是為客戶提供熟悉的功能，同時仍提供高質量的 TI 器件。這個優質器件具有增強的技術規格和額外的特性，能夠為客戶提供一個競爭優勢。表 2 將 DRV8845 和 DRV8849 與熱門的競爭產品進行了比較。

DRV8845 在以下幾個關鍵領域的性能優于競爭產品：

• 更低地方 R_DS(ON)
• 更高的電流檢測精度
• 智能調優等其他功能

雖然較低的 R_{DS (on)} 和較高的電流檢測精度等特性使器件更加出色，但 DRV8845 相對于競爭產品的真正優勢是智能調優。

智能調優是一種自適應衰減方案，可防止在固定衰減模式下經常發生的電流調節損耗。智能調優可以縮短設計時間、降低功耗和熱耗散，并盡可能地降低噪聲和振動。DRV8845 和 DRV8849 都 具有智能調優功能。

智能調優的優勢

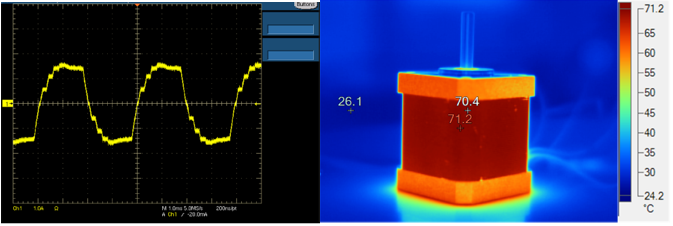

圖 1 顯示了未使用智能調優時步進電機的電流波形和熱像圖。通常，該波形看起來像正弦波，但在捕獲時波形更像是方波，因為電流波形存在很多失真。步進電機的熱像圖表明溫度相當高，約為 71.2°C 或 160.16°F。這種高溫會對系統產生長期的負面影響。

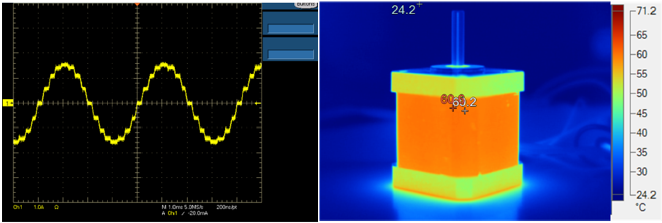

如圖 2 所示，在實施智能調優后，步進電機電流波形明顯是正弦波，失真很小甚至沒有失真，并且步進電機的溫度降低了 11°C (51.8°F)。

如需詳細了解智能調優，請閱讀步進電機調優的智能化 技術文章和智能調優，實現步進電機的安靜和高效運行 應用簡報。

DRV8849 中的集成電流檢測

借助集成電流檢測功能，可以使用集成元件來監控和調節電流，而無需使用外部分流電阻器。此外，去除外部分流電阻器可以消除設計中的熱源。以下信息展示了 DRV8845 和 DRV8849 器件的集成電流檢測功能所帶來的空間節省。

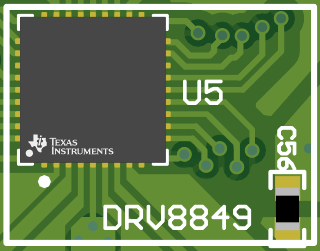

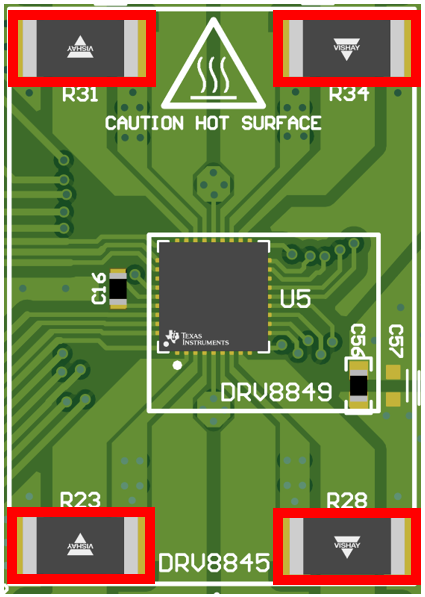

圖 3 顯示了 DRV8845 所需的布板空間，其中以紅色標出了外部分流電阻器。使用 DRV8845 時，該圖像的面積估計為 660mm²（大約 22mm × 30mm）。如果使用 DRV8849，則無需外部分流電阻器，從而允許用戶縮小 PCB 布局。使用 DRV8849 時，圖 4 的面積估計為 120mm²（大約 12mm × 10mm）。

有關更多信息，請參閱集成電流檢測的優勢 應用簡報。

總而言之，DRV8845 和 DRV8849：

• 采用智能調優技術，可縮短設計時間、降低功耗和熱耗散，并盡可能地降低噪聲和振動。
• 非常適合 IP 攝像機、打印機和掃描儀、EPOS 和點鈔機等應用

DRV8845：

• 采用行業通用的封裝尺寸

DRV8849：

• 具有集成電流檢測功能
