在標準形式的反激式轉換器中，變壓器的漏電感會在初級場效應晶體管 (FET) 的漏極上造成電壓尖峰。為了防止該尖峰變得過大并造成損壞，F(xiàn)ET 需要用到一個鉗位網，并且通常會采用一個耗散鉗位，如圖 1 所示。但是，耗散鉗位中的功率損耗會限制反激式轉換器的效率。在本期電源設計小貼士中，我將考察反激式轉換器的兩個不同變體，看它們?nèi)绾问褂梅呛纳Q位方法來回收泄漏能量并提高效率。

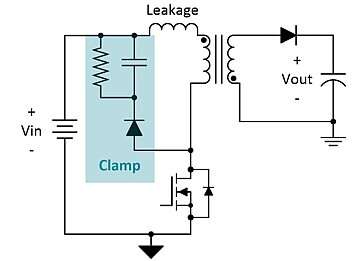

圖 1 大多數反激式轉換器會采用一個耗散鉗位。耗散鉗位中的功率損耗與存儲在每個開關周期的漏電感中的能量有關。當 FET 導通，變壓器初級繞組中的電流會增至一個峰值電流值，該值由控制器決定。該峰值電流同時在初級磁化電感和漏電感中流動。當 FET 關斷，磁化能量會通過變壓器的次級繞組輸送到輸出。泄漏能量不會通過變壓器鐵芯耦合，因此會保持在初級側并流入鉗位。
必須要了解，鉗位中不僅會耗散泄漏能量，還會耗散部分磁化能量。如電源設計小貼士 17 中所述，通過對遠高于反射輸出電壓的初級繞組電壓進行鉗制，可以盡可能減少鉗位中消耗的磁化能量。
雙開關反激是反激式轉換器的常見變體，可以回收泄漏能量。圖 2 是雙開關反激的簡化原理圖。兩個初級 FET 相串聯，初級繞組位于二者之間。這兩個 FET 同時導通或關斷。當它們導通時，初級繞組會連接到輸入并通電至峰值電流。當它們關斷時，次級繞組會向?qū)⒋呕芰枯斔椭凛敵觯孤┠芰縿t通過 D1 和 D2 回收到輸入。通過回收泄漏能量，雙開關反激擁有比單開關耗散鉗位反激更高的效率。

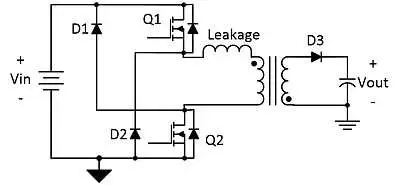

圖 2 雙開關反激將泄漏能量回收到輸入。效率的提升會因兩個開關同時導通而一定程度上被抵消，此時導通損耗往往會增加，在低輸入電壓應用中尤其如此。幸運的是，兩個 FET 的漏源電壓均鉗位至輸入電壓，因此與單開關反激相比，可以使用額定電壓較低的 FET。鉗位電壓應力在高輸入電壓應用中也很有益。
效率提升與漏電感和磁化電感之比有關，該比值通常約為 2%。除效率提高之外，回收泄漏能量還有其他一些益處。在高功率反激應用（通常大于 75W）中，耗散鉗位中的損耗會造成熱管理方面的噩夢。雙開關反激完全消除了這一熱源。
這一效率提升和熱性能改進的代價是成本和復雜性增加。不僅需要用到額外一個 FET，而且高側 FET 還需要隔離式驅動器。此外，還需要設置變壓器匝數比，使反射輸出電壓小于最小輸入電壓。否則，輸出電壓將被鉗位，變壓器也不會正確復位。因此，雙開關反激自身限制為最大 50% 占空比。實際上，反射輸出電壓應該比最小輸入電壓足夠低，以便漏電感能夠快速復位。
圖 3 ?中的電路展示了另一種回收泄漏能量的方法，但其中使用了單開關反激。這種非耗散鉗位并不新穎，但也并不廣為人知。它能夠帶來許多與雙開關反激相同的益處。

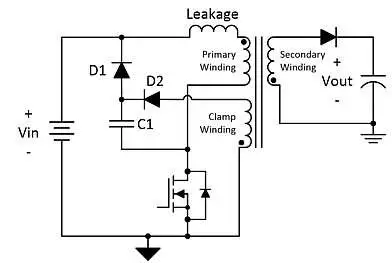

圖 3 在單開關反激中添加一個簡單的非耗散鉗位。要實現此鉗位，需要在變壓器的初級側添加一個鉗位繞組。此繞組的匝數必須與初級繞組相同。應該添加一個鉗位電容器，將其連接至 FET 的漏極。鉗位電容器的另一端由二極管 D1 鉗位至輸入電壓，并由二極管 D2 鉗位至鉗位繞組。
鉗位繞組和 D2 會將鉗位電容器上的電壓限制為一個與輸入電壓相等的最大值，這一點在初級環路周圍應用基爾霍夫電壓定律時顯而易見，如圖 4 所示。請注意，無論極性或幅值如何，兩個初級繞組電壓會相互抵消。這種方法僅適用于兩個繞組使用相同匝數的情況。
圖 4 鉗位電容器電壓受輸入電壓限制。要了解該鉗位如何工作，請考慮當 FET 關斷時會發生什么。當初級 FET 關斷，漏電感中的電流會流經鉗位電容器，并且將二極管 D1 正向偏置。當 D1 導通，漏電感上的電壓將等于輸入電壓和反射輸出電壓之間的差值。當漏電感中的電流降為零，D1 就會關斷。輸入鉗位電容器的泄漏能量會暫時增加鉗位電容器上的電壓，使之略高于輸入電壓。當 D1 關斷，D2 鉗位會通過變壓器繞組中的耦合，將存儲的電荷有效地傳輸?shù)捷敵觥?/p>
此鉗位電路需要的元件較少，并且比雙開關反激便宜。與雙開關反激類似，它可以使效率提升幾個百分點，并消除與耗散泄漏能量相關的熱問題。這種鉗位電路也會將占空比限制為最大 50%。代價是電路需要用到更高電壓的 FET，其額定電壓必須超過輸入電壓的兩倍。與雙開關反激相比，F(xiàn)ET 漏極上的較高電壓對電磁干擾來說更可能造成挑戰。
有源鉗位反激是反激的另一種形式，它可以回收泄漏能量，同時能夠?qū)崿F(xiàn)零電壓開關。有源鉗位反激更為復雜，它需要一個專用控制器，如 UCC28780，因此值得單獨用一期電源設計小貼士來講述，因此我將它留到以后討論。下次設計高功率反激時，請考慮采用非耗散鉗位來提高效率并使電源保持低溫。
