Brian King

需要多個輸出電壓的系統通常采用反激式轉換器。在這些多輸出反激式轉換器中，同時對所有輸出電壓進行良好的調節是一項重大挑戰。

電源設計小貼士 78 探討了如何使用同步整流器改進輸出電壓之間的交叉調節。同步整流器可平衡輸出電壓，但代價是繞組中的均方根 (RMS) 電流較高、輕負載效率降低。在此電源設計小貼士中，我將通過一個生成相同幅值正/負輸出的特殊案例繼續討論。在這種情況下，正確放置單個電容器可以改善所有負載條件下的交叉調節性能。

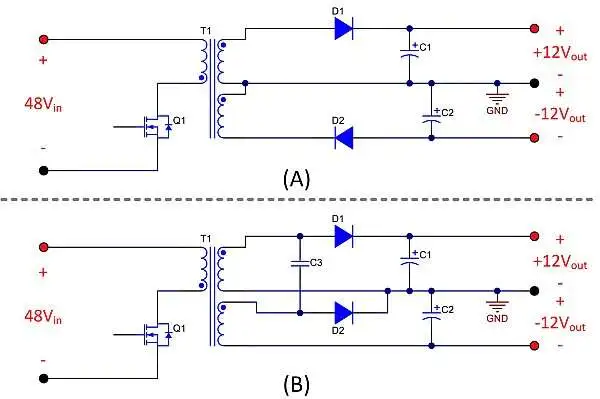

圖 1 展示了 48V 至 ±12V 電源在正常配置下的簡化原理圖。要實施此處建議的技術，您必須首先稍微變換次級連接的位置，如圖 1 所示，即添加電容器 C3 并將二極管 D2 從次級繞組的低側移到高側。另請注意，兩個變壓器次級繞組不再共用一個公共連接。除了增加的電容 C3 之外，圖 1 在電氣方面等同于 圖 1。

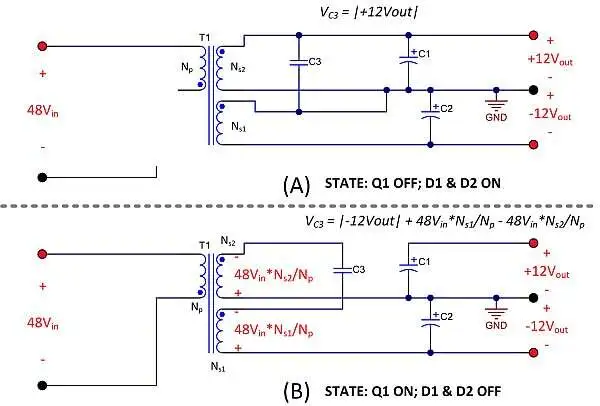

圖 2A 展示了當 Q1 關斷且 D1 和 D2 導通時的電路狀態。在此狀態期間，變壓器通過次級繞組向兩個輸出傳遞能量。請注意，C3 與 +12V 輸出并聯，因此可充電至相同的電壓電平。

圖 2B 展示了當 Q1 導通、D1 和 D2 反向偏置并處于關斷狀態時的電路狀態。在此狀態期間，當初級繞組通過輸入電壓充電時，變壓器以磁性方式儲能。在這種狀態下，只要兩個次級繞組的匝數相同，C3 兩端的電壓等于 ?12V 輸出的幅值，如圖 2B 中所示的公式所述。隨著電路在這兩種狀態之間進行交替，電容器 C3 充當電荷泵，使兩個輸出電壓的幅值均衡。這個電荷泵效應補償了由電路中的寄生元件所導致的電壓不平衡。如果兩個次級繞組的匝數不同，則該技術將不起作用。

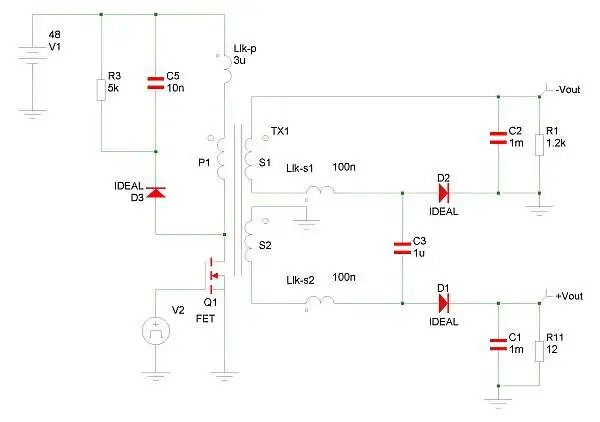

圖 3 展示了對初級繞組和次級繞組上的漏電感進行建模的仿真原理圖。如電源設計小貼士 78 所詳述，這些漏電感會對調節性能造成很大影響。初級側上的漏電感會導致初級側出現短時電壓電平，從而耦合到次級繞組上。次級繞組上的漏電感會降低兩個輸出電壓之間的耦合。

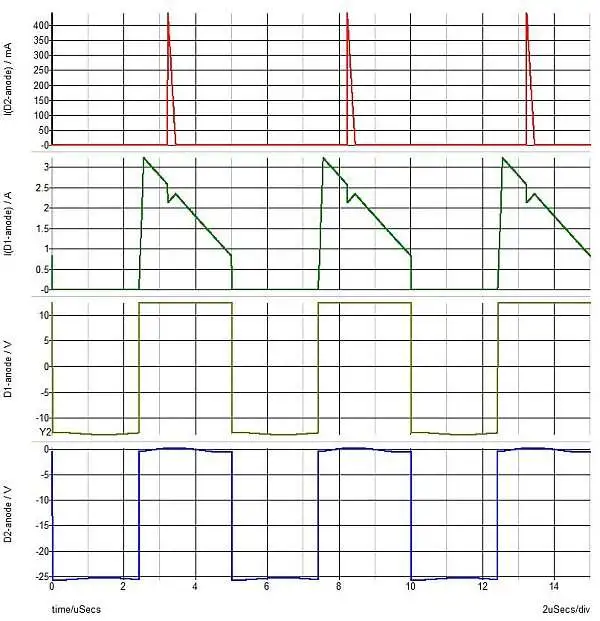

圖 4 展示了 +12V 輸出、1A 負載和 ?12V 輸出、10mA 負載時，輸出二極管中的電壓和電流波形。添加 1μF 電容器 C3 不僅使兩個輸出保持良好耦合，還可以濾除由初級繞組漏電感引起的電壓電平的影響。請注意，具有較低負載電流的 ?12V 輸出二極管電壓有小幅振蕩。此振蕩是由與電容器 C3 諧振的漏電感引起的，并導致 ?12V 輸出二極管導通時發生相移。電流波形的有趣之處在于 ?12V 電流保持了三角形，這是從 +12V 次級繞組電流中減去的。

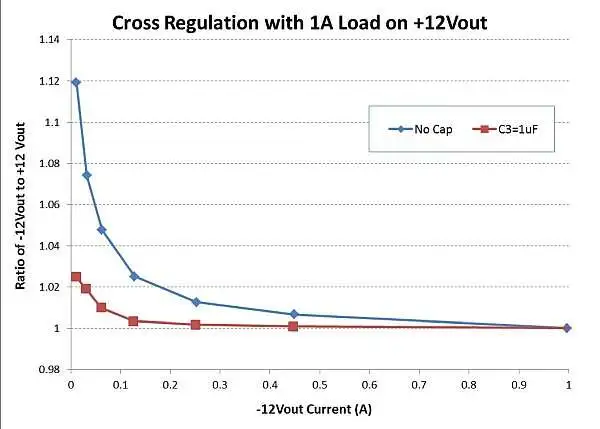

圖 5 中的圖形展示了添加電容器后對調節的影響。在這里，我們根據兩個輸出上的不同負載條件繪制了仿真圖，其中包括添加和未添加電容器的情形。

沒有電容器時，隨著 ?12V 負載降至零，?12V 輸出電壓會顯著上升。有電容器時，兩個輸出在整個負載范圍內相差不足 3%。這些結果與使用同步整流器獲得的結果類似（詳見電源設計小貼士 78），但不會增加 RMS 繞組電流，而且?guī)缀醪粫?huì)增加成本或復雜性。

總之，寄生漏電感會降低多輸出電源的穩壓性能。在具有同等幅值的雙路正負輸出的電源中，添加單個電容器可以大大改善穩壓性能。

在具有不同輸出電壓幅值的多輸出電源中，使用同步整流器可能是改善交叉調節的理想方法。

下次設計雙路輸出電源時，請考慮實施這種簡單的技術來提高設計性能。

有關更多電源設計小貼士，請查看 TI 在 Power House 上的電源設計小貼士博客系列。
