ZHCT457 February 2024 TPS62873 , TPS62876-Q1 , TPSM8287A10 , TPSM8287A12 , TPSM8287A15
2 DCS-Control 拓撲概覽

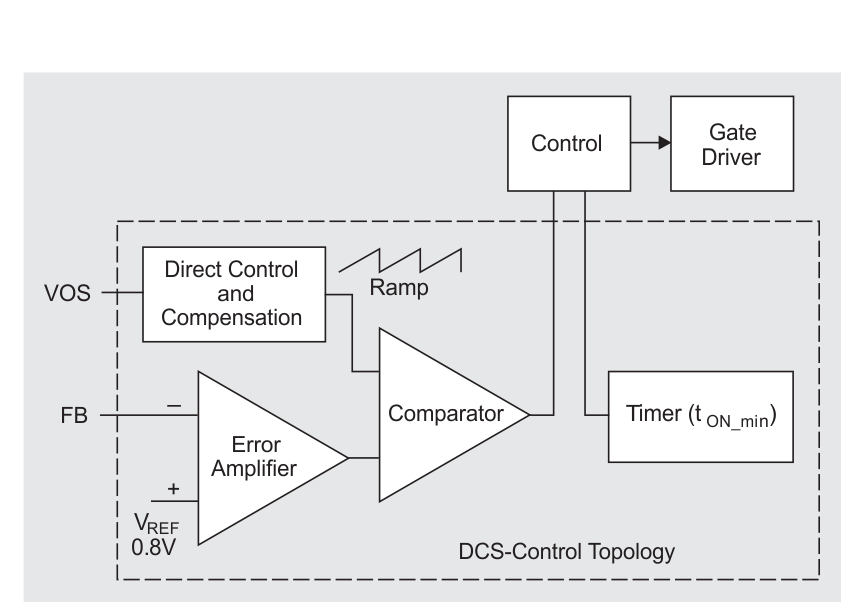

圖 1 顯示了 DCS-Control 拓撲的基本方框圖 [1]。輸出電壓檢測 (VOS) 引腳和反饋 (FB) 引腳為控制環路提供輸入，以實現適當的調節。VOS 引腳通過將輸出電壓直接饋入斜坡，然后饋入比較器，使其立即影響工作點，從而實現拓撲的快速瞬態響應。FB 引腳是一條帶寬較低的路徑，可提供高度精確的直流設定點調節。在 DCS-Control 中時，VOS 引腳的交流路徑和 FB 引腳的直流路徑相結合，可提供精確的輸出電壓，并能夠快速響應負載瞬態。
圖 1 DCS-Control 拓撲的方框圖。DCS-Control 等 COT 拓撲通過計時器設置導通時間。通過根據輸入和輸出電壓調整此導通時間，計時器可在脈寬調制 (PWM) 模式下使大多數占空比實現合理的恒定頻率運行。 方程式 1 顯示了一個示例，其中 416ns 是 2.4MHz 開關頻率的周期：
方程式 1.
但是，對于需要在特定頻段內外運行的應用來說，開關頻率不夠精確。這些應用通常需要使用振蕩器設置開關頻率，例如采用電壓或電流模式控制時，某些情況下還需要能夠與系統時鐘信號同步。參考文獻 [2] 提供了 DCS-Control 頻率變化的更多示例。
