4 同時具有補償和阻尼特性的 AEF 性能

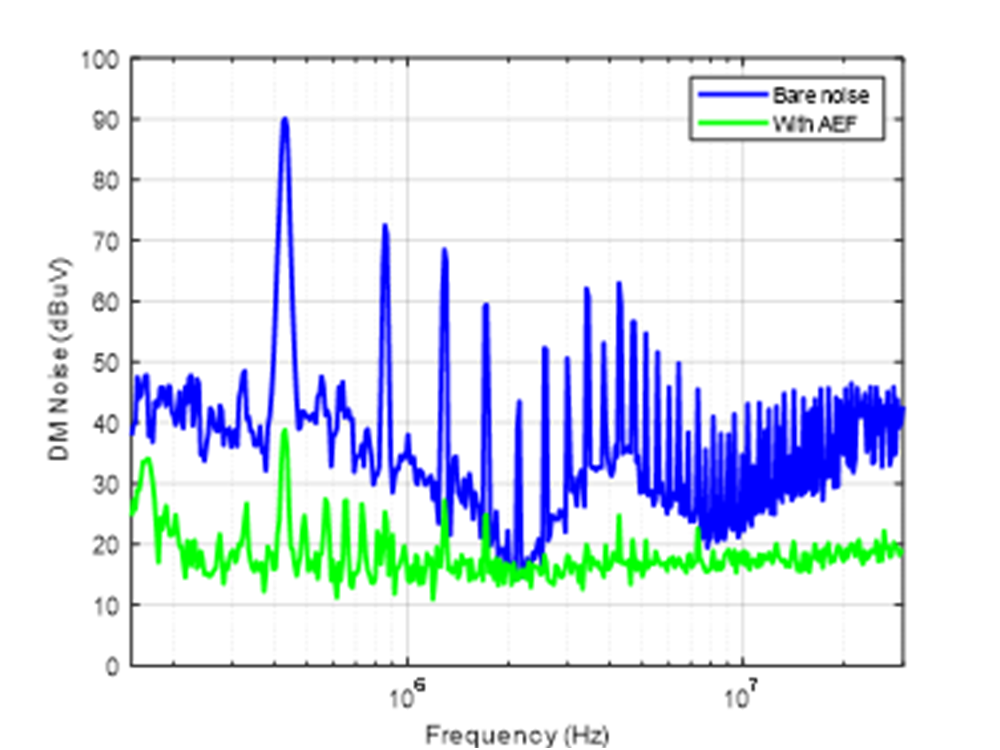

通過進行適當?shù)难a(bǔ)償和阻尼，AEF 可以實現顯著的降噪效果，如圖 4-1 所示。測量結果是使用 440 kHz 電源轉換器獲得的，輸入電壓為 12V，輸出為 5V/5A。AEF 和轉換器均采用 LM25149-Q1 實現。L 為 1μH，C_sense 為 100 nF，R_{DC_fb} 為 50 kΩ，C_inj 為 470 nF。針對補償，低頻補償采用 1 kΩ R_comp 和 1 nF C_comp，高頻補償采用 0.5 Ω R_comp1 和 100 nF C_comp1。

針對阻尼，使用的是電阻器和電容器并聯阻尼；R_damp 為 15 Ω，C_damp 為 220 nF。如圖 4-1 所示，AEF 在 440 kHz 下可實現約 50 dB 的噪聲衰減。與性能類似的無源濾波器相比，尺寸可以縮小約 50%，體積可以縮小約 75% [1] [2]。
