4 在電機驅動器中實現可靠的檢測和保護

設計人員必須采用多級可靠檢測和保護，以防止損壞電機驅動電路。IGBT 等功率開關晶體管的耐受時間相對較短（小于 10μs），并且會迅速過熱并因電流過大而損壞。

限流保險絲和斷路器提供出色的過流保護，但反應時間較短且需要用戶干預。在故障事件期間，它們通常是用于保護的最后補救手段。

為了進行檢測并快速保護電機驅動器免受這些故障條件的影響，專門制定了一種解決方案，可用于檢測電機驅動器內關鍵電氣路徑的電流和電壓。測得的電流和電壓由主微控制器接收，后者用于控制高側電源電路，例如電源開關晶體管和斷路器。為了抑制過流或過壓故障，主機微控制器要么關閉或修改功率晶體管的開關特性，要么使斷路器跳閘。

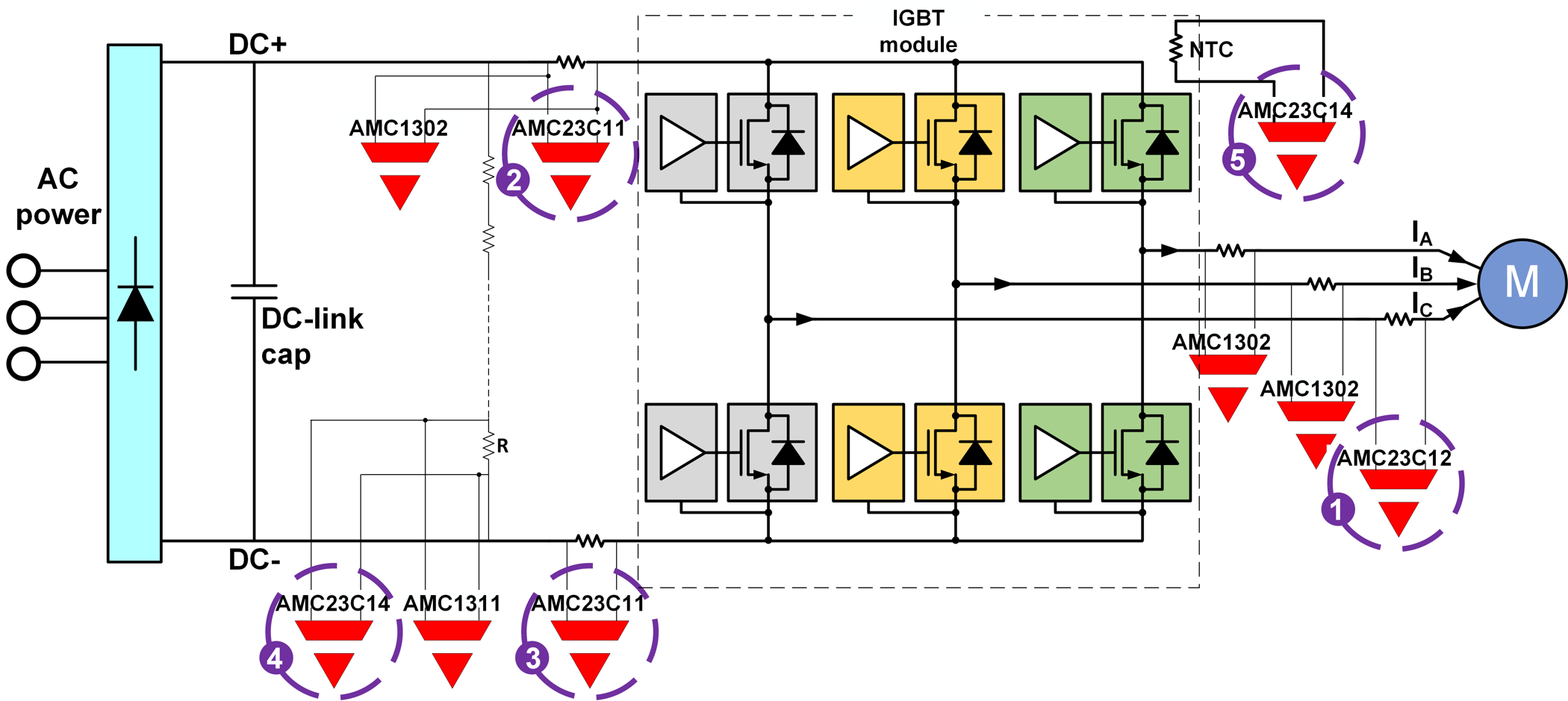

圖 5 展示了德州儀器 (TI) AMC23C14 系列低延遲增強型隔離式比較器在短路電流、過流、欠流、過壓、欠壓和過熱故障檢測場景中的應用。這些器件集成了可調節的比較器閾值功能，包括用于電源的高側低壓差穩壓器，采用 8 引腳小外形集成電路封裝，具有低于 0.5μs 的響應時間。

接下來，將回顧 AMC23C14 系列隔離式比較器在電機驅動器中的幾個用例。
