7 無 TVS 理想二極管控制器 EMC 性能

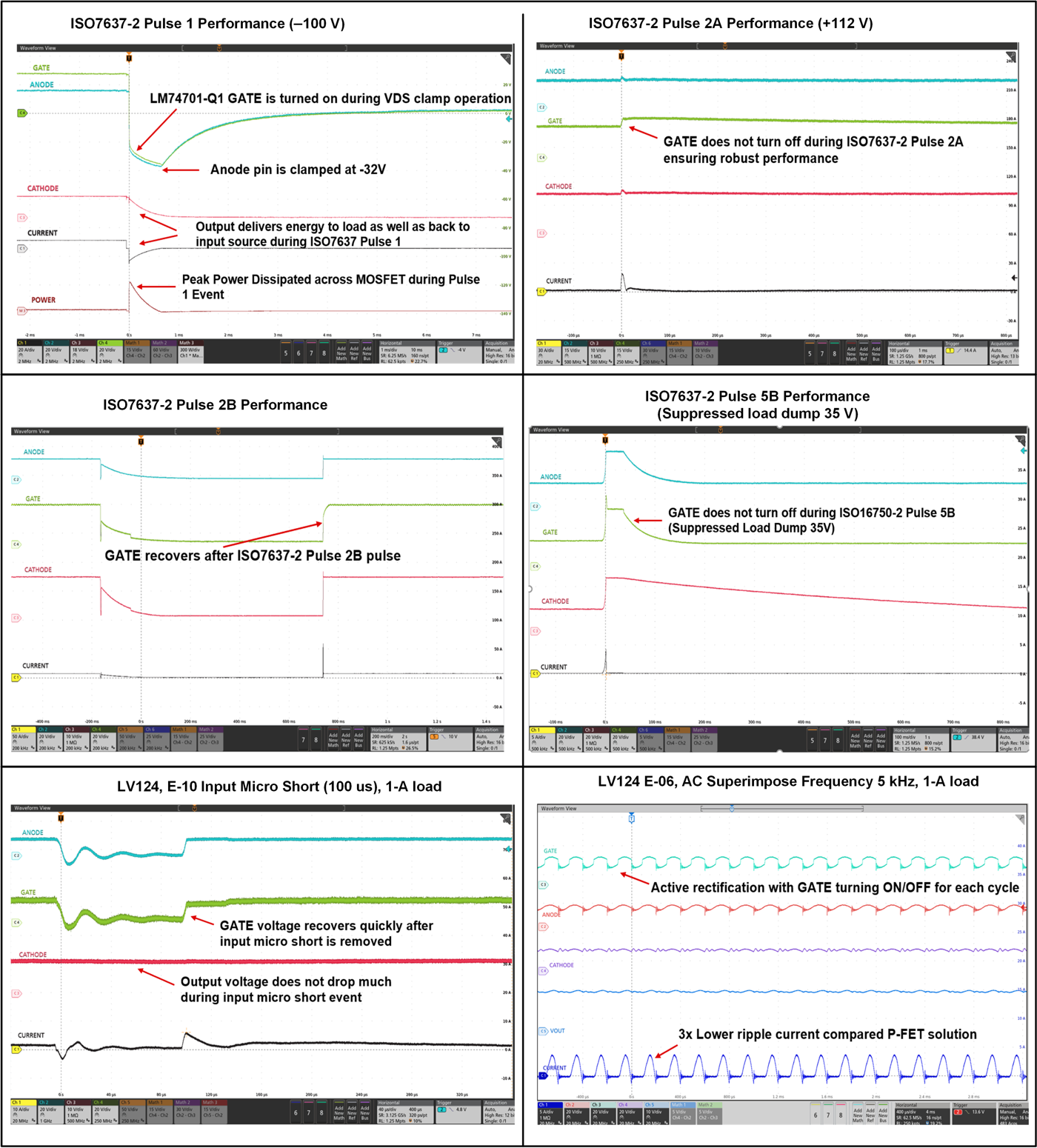

圖 7-1 說明了 LM74701-Q1 在以下情況下的系統級性能：

• 輸入微短路中斷（LV124-E10 測試）和交流疊加頻率 (LV124-E06)，需要反向電流阻斷功能來保持輸出電壓。理想二極管控制器不會干預 VDS 鉗位的運行。
• ISO 7637-2 脈沖 1 瞬態事件（–100V 瞬態），其中理想二極管控制器干預 VDS 鉗位的運行，并且 MOSFET 上的能量耗散可實現無 TVS 運行。
• ISO 7637-2 脈沖 2A 和 2B 瞬態事件。
• ISO 16750-2 脈沖 5B 抑制負載突降事件（抑制負載突降為 35V）。
• ISO 7637-2 脈沖 3A 和 3B，由輸入和輸出電容器進行濾波的短時瞬態事件，不會影響器件性能和輸出電壓電平。

某些汽車 ECU 設計由始終處于通電狀態的負載組成，在有效運行期間要求整體系統具有低靜態電流。對于常開型系統的無 TVS 輸入反極性保護，LM74721-Q1 理想二極管控制器具有 25μA 的典型工作靜態電流。
