2 了解電池包

通過電化學反應，單節電池可產生電勢或電壓。其尺寸和化學類型分別決定電池的額定容量和額定電壓。通過將多節電池串聯，來提供所需的工作電壓，即將每節電池的電壓電勢相加而得到總端電壓。并聯連接電池時，可通過累加每節電池的額定容量，獲得電池組容量。有些電池組既有串聯連接，也有并聯連接。例如，4S2P（4 個串聯，2 個并聯）電池組具有四節串聯電池和兩節并聯電池，類似的，5S4P 電池組具有五節串聯電池和四節并聯電池。

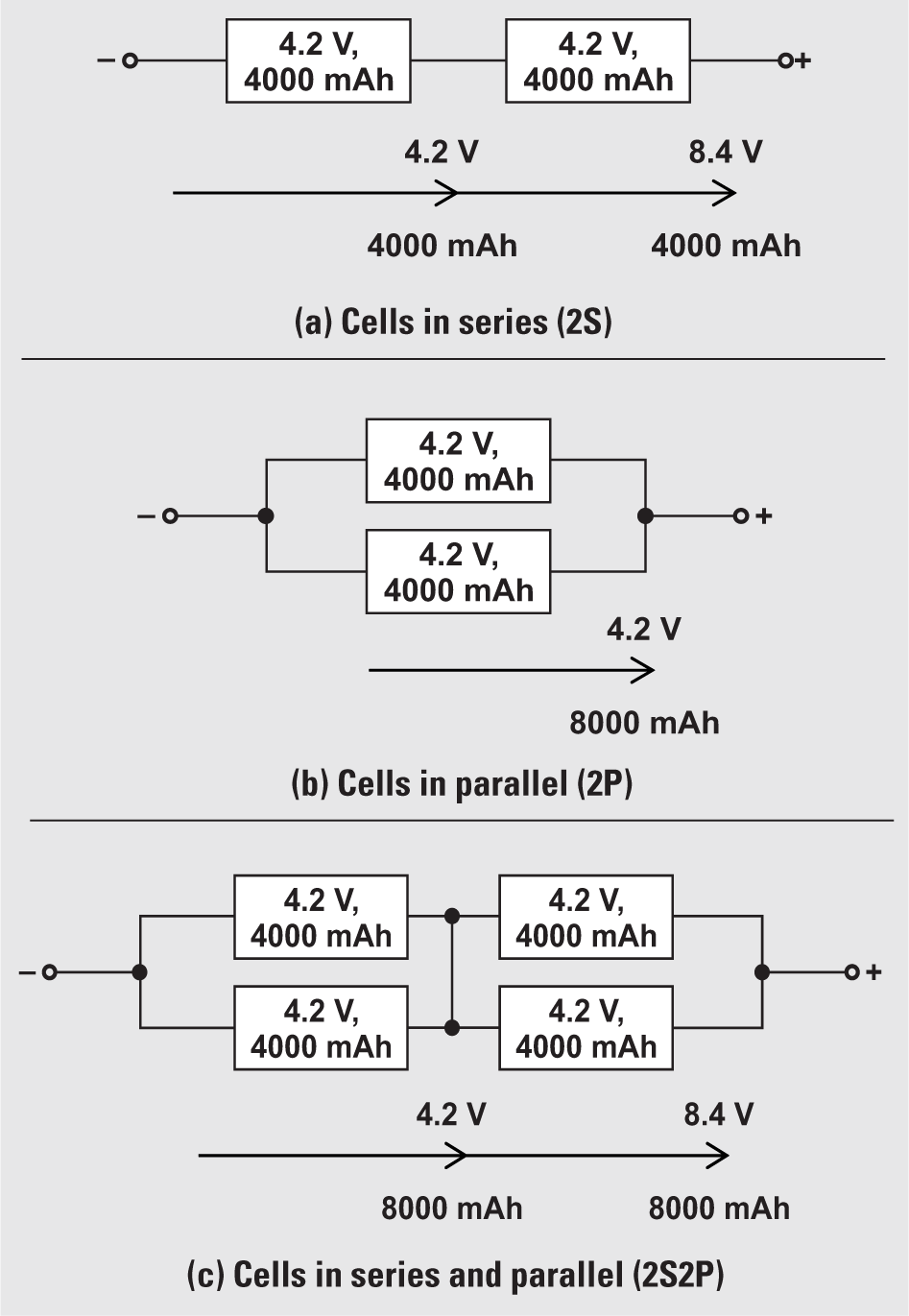

圖 1a 展示了具有兩節 4.2V 鋰離子電池串聯 (2S) 的電池包，可產生 8.4V 額定電壓。添加串聯電池只會增加電壓，容量保持不變。要增加電流，可以并聯一節或多節電池，如圖 1b 所示。圖 1c 所示的串聯、并聯組合配置可提高設計靈活性，并為使用標準電池的超聲波掃描儀應用提供所需的額定電壓和電流。
