9.3.5 時鐘同步（UVLO/SYNC 引腳）
可通過將 UVLO/SYNC 引腳拉至低電平，使器件的開關頻率與外部時鐘同步。器件的內部時鐘在下降沿同步，但在強制關閉時間內會忽略下降沿輸入，該時間由最大占空比限制決定。外部同步時鐘必須將 UVLO/SYNC 引腳電壓下拉至 1.45V（典型值）以下。下拉脈沖的占空比不受限制，但最小下拉脈沖寬度必須大于 150ns，最小上拉脈沖寬度必須大于 250ns。圖 9-10 所示為遠程關斷功能的實現方案。UVLO 引腳可由分立式 MOSFET 或 MCU 的開漏輸出下拉。在此配置下，器件在 UVLO 引腳接地后立即停止開關，并且器件在 UVLO 引腳接地后 35μs（典型值）關斷。

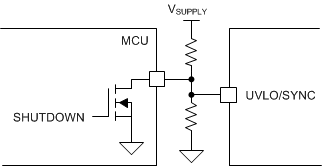

圖 9-10 UVLO 和關斷圖 9-11 所示為關斷和時鐘同步功能相結合的實現方案。在此配置下，當 UVLO 引腳接地時，器件會立即停止開關；如果 fSYNC 保持高邏輯狀態的時間超過 35μs（典型值）（UVLO 處于低邏輯狀態的時間超過 35μs（典型值）），器件將關斷。如果啟用器件后提供了時鐘脈沖，器件將以 fSYNC 運行。

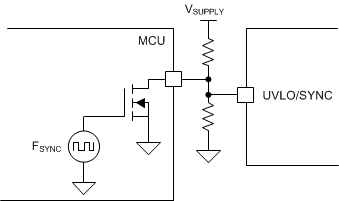

圖 9-11 UVLO、關斷和時鐘同步圖 9-13 和圖 9-14 所示為待機和時鐘同步功能相結合的實現方案。在此配置下，如果 fSYNC 保持在高邏輯狀態，器件將立即停止開關；如果 fSYNC 保持在高邏輯狀態的時間超過兩個開關周期，器件將進入待機模式。如果提供了時鐘脈沖，器件將以 fSYNC 運行。由于當 UVLO 引腳電壓大于使能閾值的時間超過 1.5μs 時器件就會啟用，因此如果在器件啟用之前從一開始就提供外部時鐘同步脈沖，則建議使用圖 9-13 和圖 9-14 中的配置。當同步脈沖的占空比大于 50% 時，可以放寬 1.5μs 的要求。圖 9-12 顯示了通過同步脈沖啟動所需的最小占空比。當開關頻率大于 1.1MHz 時，在施加外部同步脈沖之前，UVLO 引腳電壓應大于使能閾值并持續 1.5μs 以上。

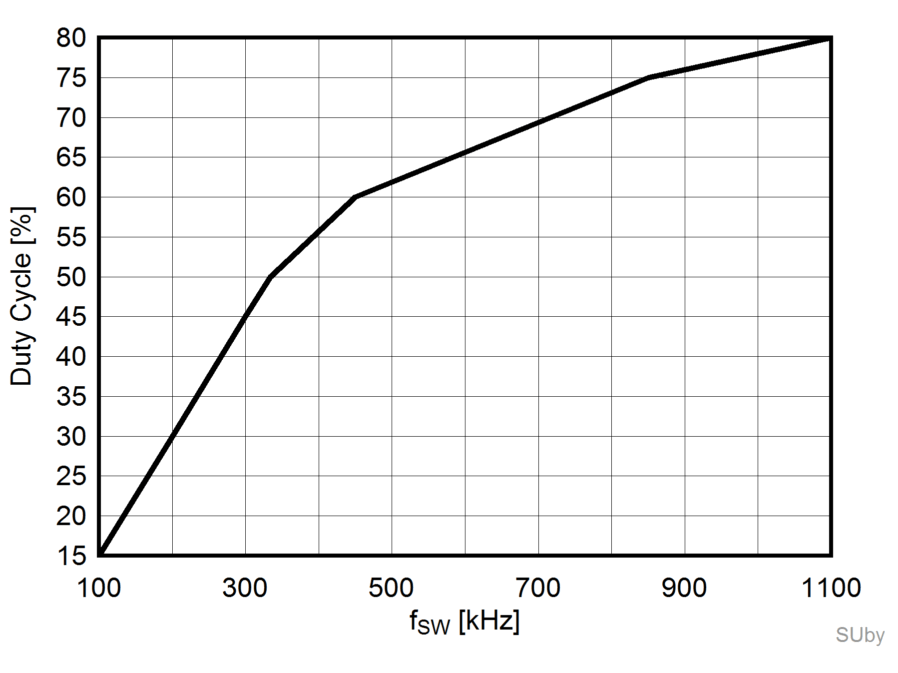

圖 9-12 通過 SYNC 啟動所需的占空比

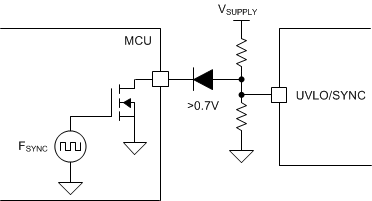

圖 9-13 UVLO、待機和時鐘同步 (a)

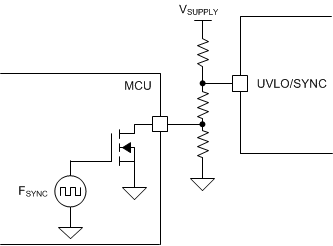

圖 9-14 UVLO、待機和時鐘同步 (b)如果不需要 UVLO 功能，可以使用 MCU 的一個推挽輸出同時實現關斷和時鐘同步功能。在此配置下，如果 fSYNC 保持低邏輯狀態的時間超過 35μs（典型值），器件將關斷。如果 fSYNC 保持高邏輯狀態的時間超過 1.5μs，器件將啟用。如果在器件啟用后提供了時鐘脈沖，器件將以 fSYNC 運行。此外，在此配置下，建議在提供偏置后施加外部時鐘脈沖。通過使用限流電阻將流入 UVLO 引腳的電流限制在 1mA 以下，可以在提供偏置之前提供外部時鐘脈沖（請參閱圖 9-15）。

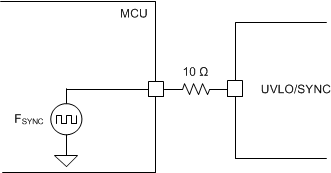

圖 9-15 關斷和時鐘同步圖 9-16 顯示了使用外部電路實現反相使能的方法。
圖 9-16 反相 UVLO外部時鐘頻率 (fSYNC) 必須在 fRT(TYPICAL) 的 +25% 和 –30% 之間。由于斜率電阻 (RSL) 的最大占空比限制和峰值電流限制會受到時鐘同步的影響，因此使用時鐘同步功能時要格外小心。請參閱節 9.3.6、節 9.3.7 和節 9.3.11 了解更多信息。
