ZHCAFX9 August 2025 HDC1010 , HDC1080 , HDC2010 , HDC2021 , HDC2022 , HDC2080 , HDC3020 , HDC3020-Q1 , HDC3021 , HDC3021-Q1 , HDC3022 , HDC3022-Q1 , HDC3120
2.1.1 I2C 寄存器映射協議的快速概覽

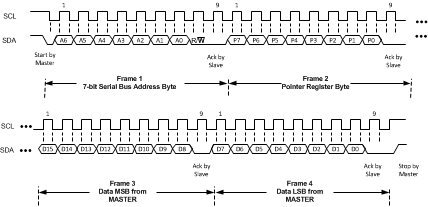

圖 2-1 HDC1080 數據幀示例（配置寄存器）在基于 I2C 的傳感器中，寄存器映射是存儲器位置（寄存器）的結構化表，用于定義如何控制和訪問器件。每個寄存器都有一個主機可以讀取或?qū)懭氲奈ㄒ坏刂?，從而能夠與傳感器的配置、狀態位和數據進行直接交互。這種有序的布局使調整設置、檢索測量值和監控標志位變得簡單。對于 HDC1x 和 HDC2x 器件，數據結構類似于 圖 2-1 中的結構，其中發送地址字節后，控制器必須先發送指針寄存器字節，然后才能從傳感器讀取數據。
有關 I2C 的更多信息，請參閱以下關于 I2C 基本知識的文檔。
