3.4 輕負載效率
圖 3-6 至圖 3-10 顯示了開關節點和輸出紋波電壓波形。
圖 3-6 空載條件下的紋波電壓波形

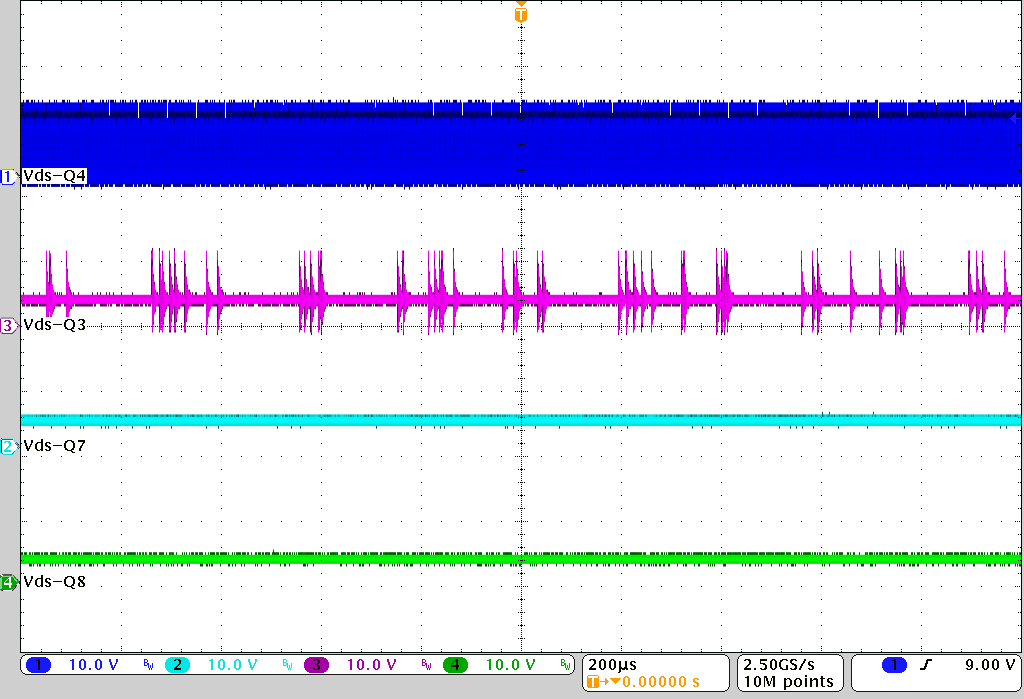

圖 3-8 PFM + 切相，0.5A 負載下的開關節點

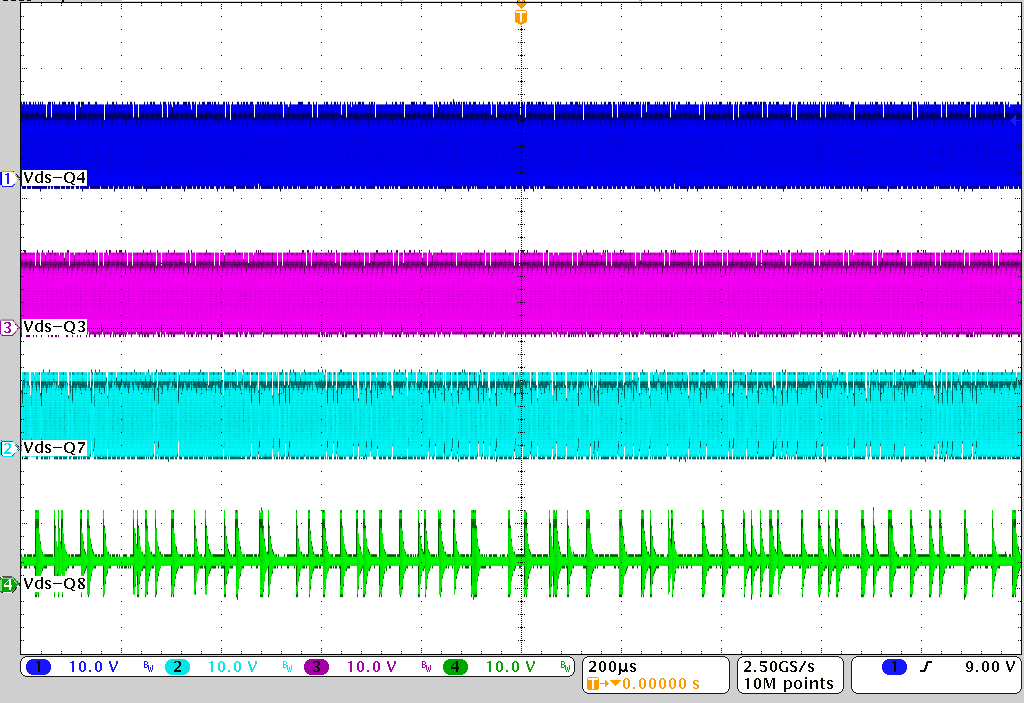

圖 3-10 PFM + 切相，1.2A 負載下的開關節點
圖 3-7 PFM + 切相，0A 負載下的開關節點

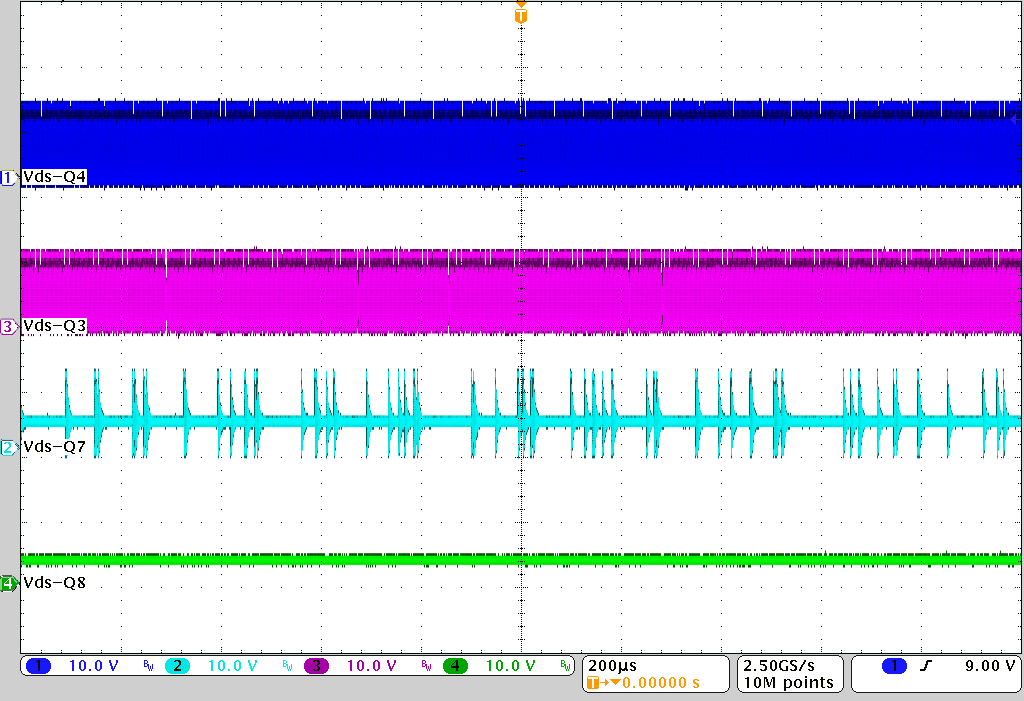

圖 3-9 PFM + 切相，0.8A 負載下的開關節點PMP41158 通過在輕負載時切換相位并盡可能減少輸入電源的電流消耗來實現出色的輕負載效率。這樣就能在空載條件下只運行一個相位，如圖 3-7 所示。隨著負載增加，相位可以逐個開始工作，如圖 3-8 至圖 3-10 所示。除了切相之外，LM5137-Q1 還以 PFM 模式運行。有關輕負載效率性能，請參閱圖 3-11。
圖 3-11 輕負載效率 15mA-300mA
