設計目標

目標：保護 ±10V 輸出信號免受持續 ±32V 過壓連接的影響，適用于帶反饋檢測引腳的輸出緩沖器的數模轉換器 (DAC)。

設計說明

該電路設計描述了用于精密 DAC 輸出的過壓保護電路。該電路可保護 DAC 輸出免受高于最大電源電壓和低于最小電源電壓的持續過壓的影響。在帶有正向正檢測引腳的器件中，DAC 輸出緩沖器包含在器件內，可對輸出緩沖器的正向檢測反饋引腳進行引腳訪問。過壓保護電路由以下部分組成：一個配置為單位增益、用于輸出緩沖器反饋檢測引腳的帶輸入保護的運算放大器，一個用于保護輸出的電子保險絲 (eFuse)，以及一個可選的瞬態電壓抑制 (TVS) 二極管。當 DAC 工作電壓 ±15V 時，輸出受到 ±32V 或更高保護，而不會損壞 DAC 和保護電路。這種類型的保護電路緩沖器可用于許多工業工廠自動化和控制應用。如果輸出端在可編程邏輯控制器 (PLC) 等輸出端子上遇到因接線錯誤而導致的過壓事件，該電路會特別實用。

設計說明

1. 該設計利用正向檢測引腳作為反饋，保護 DAC 的輸出免受持續過壓事件的影響。正向檢測引腳是電壓 DAC 輸出緩沖器的反饋引腳。下圖為基本示意圖。

   該檢測引腳用作開爾文連接，在存在長布線或電纜的情況下，可提供更高的精度。有許多 DAC 都配置了正向檢測引腳，但本電路以 DAC8760 為例進行說明。DAC 輸出設置為 ±10V 的范圍。
2. 如果 DAC 沒有將正向檢測引腳用作反饋，則可以采用無外部反饋引腳的電壓 DAC 的輸出過壓保護電路中的電路來保護 DAC 輸出。
3. DAC8760 具有三個獨立的電源輸入（AVDD、VDD 和 AVSS）。DAC8760 數據表建議為每個電源引腳配備去耦電容器。在該電路中，100nF 和 100pF 的電容器并聯，用作 AVDD 和 AVSS 的去耦電容器。DVDD 引腳使用一個 100nF 電容器，未在電路中顯示。
4. REFOUT 是 DAC8760 內部基準的輸出端。如果使用了內部基準，則在 REFOUT 引腳與接地引腳之間連接一個 100nF 電容器。REFOUT 同樣未在電路中顯示。
5. 通過將運算放大器配置為單位增益緩沖器，對 DAC 輸出電壓的 +VSENSE 反饋進行緩沖，從而保護 DAC 免受過壓事件的影響。輸出保護需要保護運算放大器的輸入免受超出電源電壓的持續過壓影響，并且在過壓事件發生時，保護 DAC 輸出避免拉出或灌入過大電流。
6. 在 VOUT 和 +VSENSE 之間可選用一個 1kΩ 的電阻器。該電阻器用于防止在反饋檢測信號中斷時，DAC 的輸出緩沖器反饋環路斷開。
7. 在此電路中，為用于過壓保護的運算放大器反饋緩沖器選用 OPA206。選擇該運算放大器因其具有以下幾個特性：
   1. 失調電壓非常低，緩沖器對 DAC 檢測反饋輸出的誤差很小。OPA206 的失調電壓通常為 ±4μV（25°C 處）和 ±55μV（從 –40°C 到 125°C）。

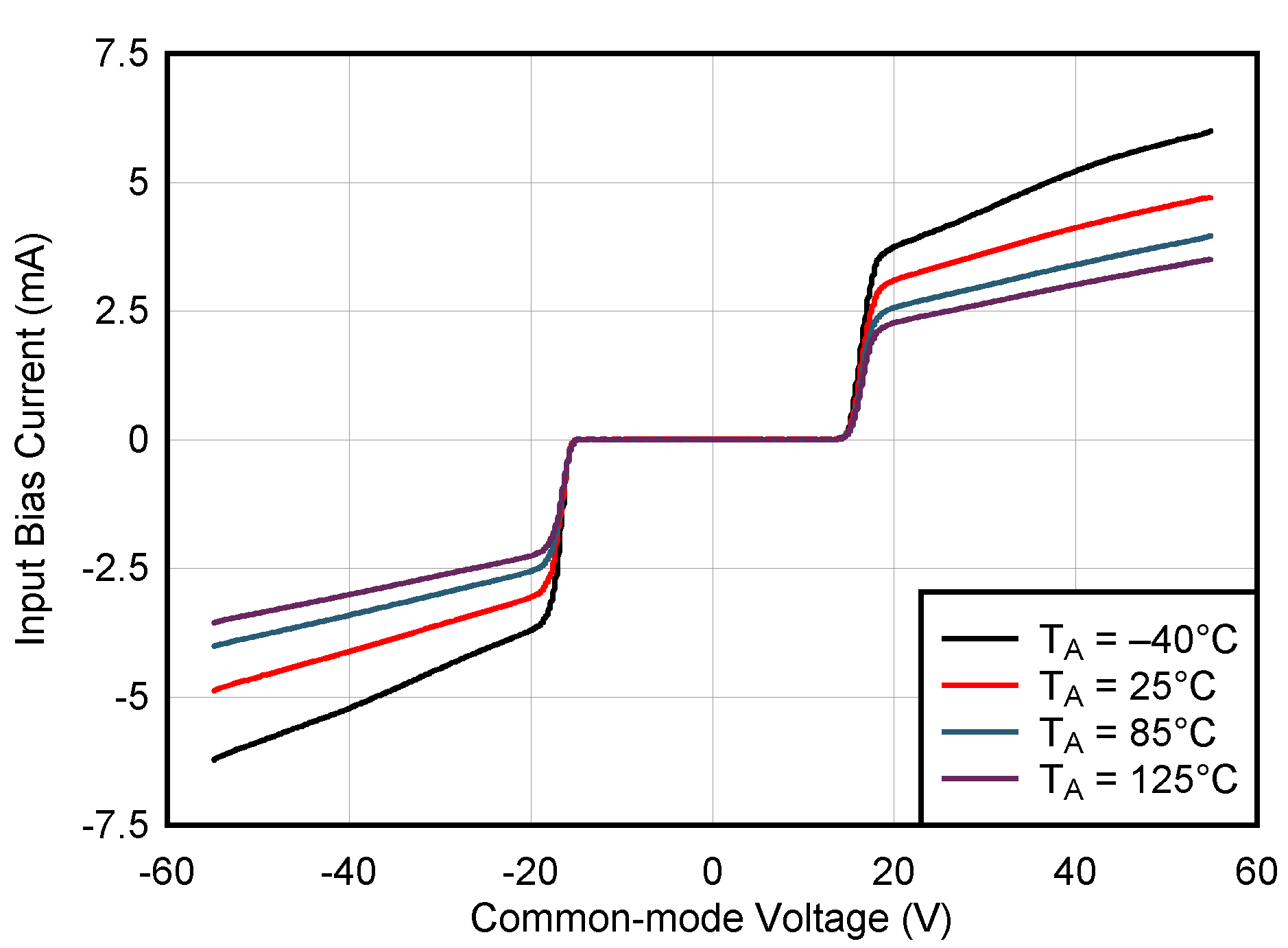

   2. OPA206 具有集成的輸入過壓保護功能，可在運算放大器電源電壓的基礎上擴展至 ±40V。下圖顯示了相對于 OPA206 的輸入共模電壓的輸入偏置電流。

   3. 如果使用沒有集成輸入過壓保護功能的替代運算放大器，則可以使用輸入的串聯電阻進行保護，以限制輸入電流。有關運算放大器中過壓和電氣過載的更多信息，請參閱有關電氣過載的 TI 高精度實驗室–運算放大器視頻。
8. TPS26611 是一款電流環路保護器，充當電子保險絲來限制 DAC8760 在 VOUT 引腳處的電壓輸出電流。TPS26611 具有 32mA (I_OL) 的固定雙極性電流限制。
   1. 在正常運行時，TPS26611 允許 DAC8760 的輸出電流通過。即使 DAC8760 的短路電流限制通常為 30mA，但當輸出電壓被強制超過 DAC 的電源電壓時，仍然無法限制通過 ESD 二極管流向輸出端的電流。
   2. TPS26611 的最大串聯電阻為 12.5Ω。由于有了額外的 49.9Ω 串聯電阻，15mA 輸出端電源輸出所需的額外余量為 0.936V。在 ±15V 電源和 ±10V DAC 輸出范圍下，DAC 有足夠的運行余量。
   3. EN 和 SGOOD 引腳可保持懸空。
   4. MODE 引腳設置為接地。在此設置下，器件行為取決于流經 TPS26611 的 I_OUT 電流。
      1. 若 I_OUT < I_OL，電流 I_OUT 將通過 TPS26611。
      2. 若 I_OUT > I_OL，IOUT 會通過 TPS26611 快速限制在 I_OL，持續時間為 100ms (t_{OL_Expiry})。若電流持續高于 I_OL，器件會關閉輸出，并在 800ms (t_Retry1) 后重試輸出。
      3. TPS26611 中的電流保護是雙向的，對負電流的限制方式與之類似。
   5. 如果輸出電壓被強制超過正電源或負電源電壓，TPS26611 會切斷輸出，防止損壞。
   6. 有關使用 TPS26611 作為模擬輸出模塊保護的更多信息，請參閱應用筆記《使用 TPS2661x 的模擬輸入和輸出模塊中的 HART I/O 保護》。
9. 電路中可選用瞬態電壓抑制 (TVS) 二極管，以提供額外的浪涌保護。如果使用 TVS 二極管，則所選的擊穿電壓必須高于任何可能的持續過壓值。如果擊穿電壓低于持續過壓，則過壓可能會損壞 TVS 二極管。在此電路中、預期的持續過壓為 ±32V、并使用具有雙向 33V 擊穿電壓的可選 TVS3301 器件提供浪涌保護。

仿真

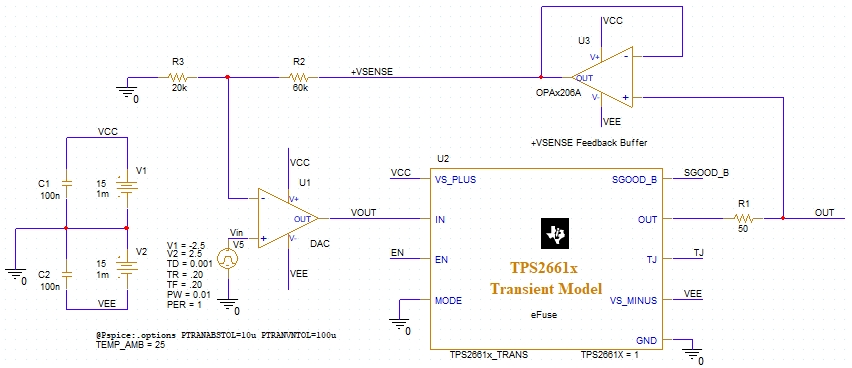

過壓保護反饋緩沖器通過 PSpice? 進行仿真。首先、使用脈沖電壓源作為 DAC 來模擬緩沖器的傳遞函數。反饋緩沖器的輸入從 –10V 斜升至 +10V，顯示了 DAC 的整個輸出范圍。另一個 OPA206 用作 DAC 輸出緩沖器的模型。OPA206 的電流限制為 25mA，這是對 DAC8760 的近似模擬。該電流限制將在后續仿真中使用。

圖左側的運算放大器和電阻器網絡代表電壓 DAC 的輸出和反饋。標記為 +VSENSE 和 VOUT 的節點是 DAC8760 的引腳。

從緩沖器輸入到輸出的傳遞函數源自瞬態仿真。

第二個瞬態仿真顯示了過壓事件期間的電流。

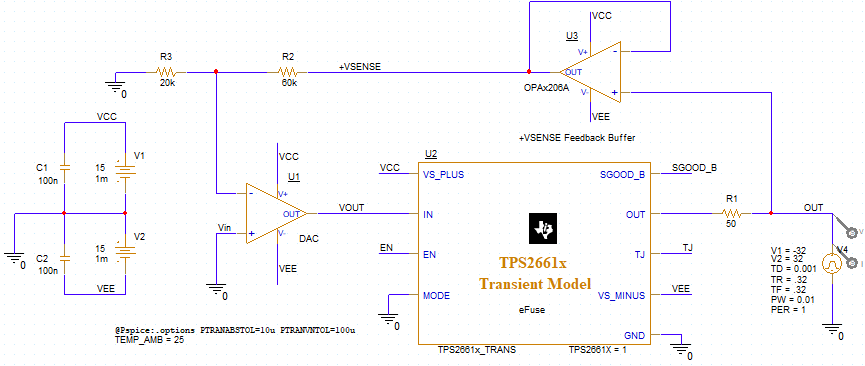

將 DAC 設置為 0V，并在緩沖器輸出端接入一個電壓源，以模擬由接線錯誤導致的過應力事件。電源斜坡模擬從 –32V 到 +32V 的過壓變化過程。

仿真從 –32V 的輸出開始，TPS26611 電子保險絲處于開路狀態，從而防止從 DAC8760 的輸出中獲取任何電流。輸出端的殘余電流來自 OPA206 的輸入端，其集成的輸入保護將電流限制在約 5mA。隨著電壓降低，緩沖器輸出端的電流保持為 5mA。

當電壓升至接近 -15V 的較低電源電壓時，TPS26611 開始從 DAC 輸出端傳導電流。在斜坡電壓的驅動下，DAC 立即達到接近 30mA 的器件短路電流限制。此電流限制低于 TPS26611 的 32mA 電流限制水平，因此電流可以正常傳導。DAC8760 在電流限制下持續工作不會造成損壞。

當斜坡電壓升至 0V 以上時，DAC 的輸出從拉電流變?yōu)楣嚯娏鳌AC 在相反方向被強制進入 30mA 的電流限制狀態。

最后，斜坡電壓上升至高于正電源。由于串聯電阻和輸出電流產生的附加電壓，當斜坡電壓升至 +16V 以上時，電子保險絲會檢測到輸出超出電源電壓。檢測到過壓后，TPS26611 電子保險絲再次斷開，DAC 輸出停止灌入電流。此時，輸出端僅存的電流來自 OPA206 的輸入過壓保護。

運行了類似的仿真，以顯示反向電壓轉換過程。電源斜坡模擬從 +32V 到 -32V 的轉換。仿真從 +32V 的輸出開始，TPS26611 電子保險絲處于開路狀態，從而防止從 DAC8760 的輸出中獲取任何電流。輸出端的電流來自 OPA206 的輸入端。隨著輸出電壓下降，TPS26611 允許 DAC8760 的短路限制電流通過。

當電壓降至 0V 以下時，DAC 的電流輸出從灌電流變?yōu)槔娏鳌ｋS著電壓繼續下降，當輸出電壓降至 -16V 以下時，TPS26611 關閉，電流來自 OPA206 的輸入端。

兩個仿真中均未包含 TVS3301。仿真輸出未超過 ±33V 的保護閾值，該閾值會觸發 TVS 導通。在 32V 的仿真電平下，TVS3301 不會影響保護緩沖器和 DAC 輸出的工作。

測量結果

過壓保護緩沖器為測試而構建，并連接到 DAC8760EVM 的輸出端。首先，將 DAC 的輸出從 -10V 斜升至 +10V，以驅動反饋緩沖器的輸入。從緩沖器中測得的偏移在整個范圍內小于 10μV。

將 DAC 設置為 0V，然后將輸出連接到一個可變電源。當驅動輸出時，會記錄輸出端的電流。測量開始時，電源電壓為 –32V，可變電源電壓升至 +32V。然后，輸出從 +32V 改回 –32V。此設置與前面所述仿真中的原理圖類似。

在測試中，OPA206 短路電流和輸入保護電流略低于仿真值。TPS26611 電子保險絲的關閉和打開存在遲滯。這種遲滯在疊加正負過壓仿真時可見，源于 TPS26611 輸出端串聯電阻器上的額外電壓。在正常工作狀態下，當 TPS26611 電子保險絲閉合且傳導電流時，若輸出上升并超過任一電源約 1.5V 至 2V，電子保險絲會斷開。測量中，當輸出被強制升至 16.5V 以上或降至 -16.8V 以下時，TPS26611 會關閉。若輸出超出電源電壓，當電壓升至 -15.3V 以上或降至 +15.3V 以下時，TPS26611 會恢復工作。這一現象在兩個過壓仿真中均有體現，二者結合呈現出相同的遲滯特性。該遲滯源于 TPS26611 輸出端串聯電阻器上的附加電壓。

寄存器設置

下表顯示了此包含 DAC8760 的應用的示例寄存器映射。此處給出的值適用于在設計說明部分作出的設計選擇。

偽代碼示例

下面所示為將初始寄存器值設置到 DAC8760 的偽代碼序列。以下偽代碼將器件設置為一個通道以實現 ±10V 輸出。此處給出的值適用于在設計說明部分作出的設計選擇。

DAC8760 偽代碼示例

1:  //SYNTAX: WRITE <REGISTER NAME (Hex code)>, <MSB DATA>, <LSB DATA>
2:  //Perform a software reset to the device registers
3:  WRITE RESET(0x56), 0x00, 0x01
4:  //Set DAC to ±10V range and enable output
5:  WRITE CONTROL(0x55),0x10, 0x03
6:  //Default output setting is to –10V, set output to 0V
7:  WRITE DAC DATA Register(0x01), 0x80, 0x00

設計參考資料

有關 TI 綜合電路庫的信息，請參閱模擬工程師電路說明書。

其他資源

• 德州儀器 (TI)，DACx760EVM 和 DACx750EVM 用戶指南
• 德州儀器 (TI)，無外部反饋引腳的電壓 DAC 輸出過壓保護電路
• 德州儀器 (TI)，采用 TPS2661x 的模擬輸入和輸出模塊中 HART I/O 保護應用報告
• 德州儀器 (TI)，高精度實驗室系列：數模轉換器 (DAC)
• 德州儀器 (TI)，高精度實驗室系列：運算放大器
• Planet Analog，運算放大器輸入保護可能存在噪聲
