簡介

AMC0306 是一款新一代調制器，具備更小的封裝尺寸，適用于 B-ISO 和 F-ISO，可實現空間和成本優化型設計。AMC0306 也是 AMC1306 的出色替代品。本遷移指南可幫助熟悉 AMC1306 的客戶過渡到 AMC0306/0206/0106 器件。

AMC0306 具有與 AMC1306 不同的數字接口時序，如果在不進行軟件調整的情況下使用，這會增加 MCU 的最短保持時間，并導致 MCU 和器件之間的時序不匹配。這個新器件的直接替代產品還需要共模濾波電容器來以提高參數性能。本應用簡報提供有關此規范更改的背景信息，并概述了調整和資源。

圖 1 AMC0306 方框圖

遷移指南

AMC0306 和 AMC1306 均為精確 Δ-Σ 隔離式調制器，可與各種 MCU 連接。這些器件可通過增強型隔離實現非常精確的電流測量，從而提高在敏感應用中的準確性和安全性。新的 AMC0306 旨在與以前的 AMC1306 在功能和布局上兼容。將 AMC1306 替換為 AMC0306 時，請驗證 MCU 或 FPGA 設置和保持時間是否仍能滿足 AMC0306 額外 15ns 的延遲要求。否則，這可能產生錯誤的數據。建議根據隔離式調制器與 MCU 之間的數字接口的時鐘邊沿延遲補償 應用手冊和隔離式調制器數字通信時序計算工具 中的描述來驗證時序。此外，確認遵循了建議的輸入濾波器注意事項，從而定制線性度和噪聲性能。

圖 2 AMC0306 與 AMC1306 數字接口時序比較

圖 2 演示了 AMC0306x 器件與 AMC1306x 器件的設置時間和保持時間的數字接口時序?qū)Ρ?。AMC0306 具有 12ns 的數據保持時間 t_H(MIN) 和 30ns 的數據延遲時間 t_D(MAX)。之前，AMC1306x 器件的數據保持時間 t_H(MIN) 為 3.5ns，數據延遲時間 t_D(MAX) 為 15ns。必須進行軟件修改以對應這些時序調整，從而確保 MCU 從隔離式調制器進行可靠的數據采集。

所需的軟件更改需要確保提供的時鐘信號經過計時，以便數字位流有足夠的時間在時鐘邊沿之前穩定化，并在時鐘邊沿之后保持穩定。如之前鏈接的應用手冊中所述，有兩項軟件更改可能適用。首先，MCU 的時鐘反相，在外部時鐘的下降沿而不是上升沿進行采樣。使時鐘信號反相可以向時鐘信號添加固定的半時鐘周期延遲。根據給定的系統計時技術規格，這可以適應 AMC0306 的設置新時間和保持時間。但是，由于這種補償方法僅提供固定的時間延遲，因此必須根據每個系統的 MCU 要求來驗證這是否足夠。有關更多信息，請參閱所鏈接的應用手冊的第 3.4 節：在 MCU 通過時鐘反相來實現時鐘信號補償。第二個選項是加入額外的軟件可配置相位延遲，將時鐘邊沿移至專為數據采樣點設計的位置。這種補償技術在用戶可配置性方面提供了極大的靈活性。時鐘信號的上升沿可以進行相移，以便數據采樣點和時鐘邊沿再次實現計時對齊。有關更多信息，請參閱所鏈接的應用手冊的第 3.1 節：在 MCU 通過軟件可配置相位延遲來實現時鐘信號補償。此外，隔離式調制器數字通信時序計算工具 已進行擴展、以便簡化這些時序設計的確定。如需更多幫助，請參閱“計算工具”中的 AMC0x06M25 計算工具 選項卡。

輸入濾波器修改

從原理圖上看，為了保持與 AMC1306 的功能兼容性，建議實施以下兩種輸入濾波器放置方法：在 INP 與 INN 之間放置一個 10nF 或更高的差動濾波電容器，以及在 INP 與 GND1 之間和 INN 與 GND1 之間放置共模濾波電容器。圖 3 顯示了 AMC0306 的示例輸入電路。建議使用差動濾波電容器，避免在采樣期間輸入端出現壓降。建議在 AMC1306 中使用共模濾波電容器來提高快速瞬態脈沖性能，而 AMC0306 需要以此來提高參數性能。

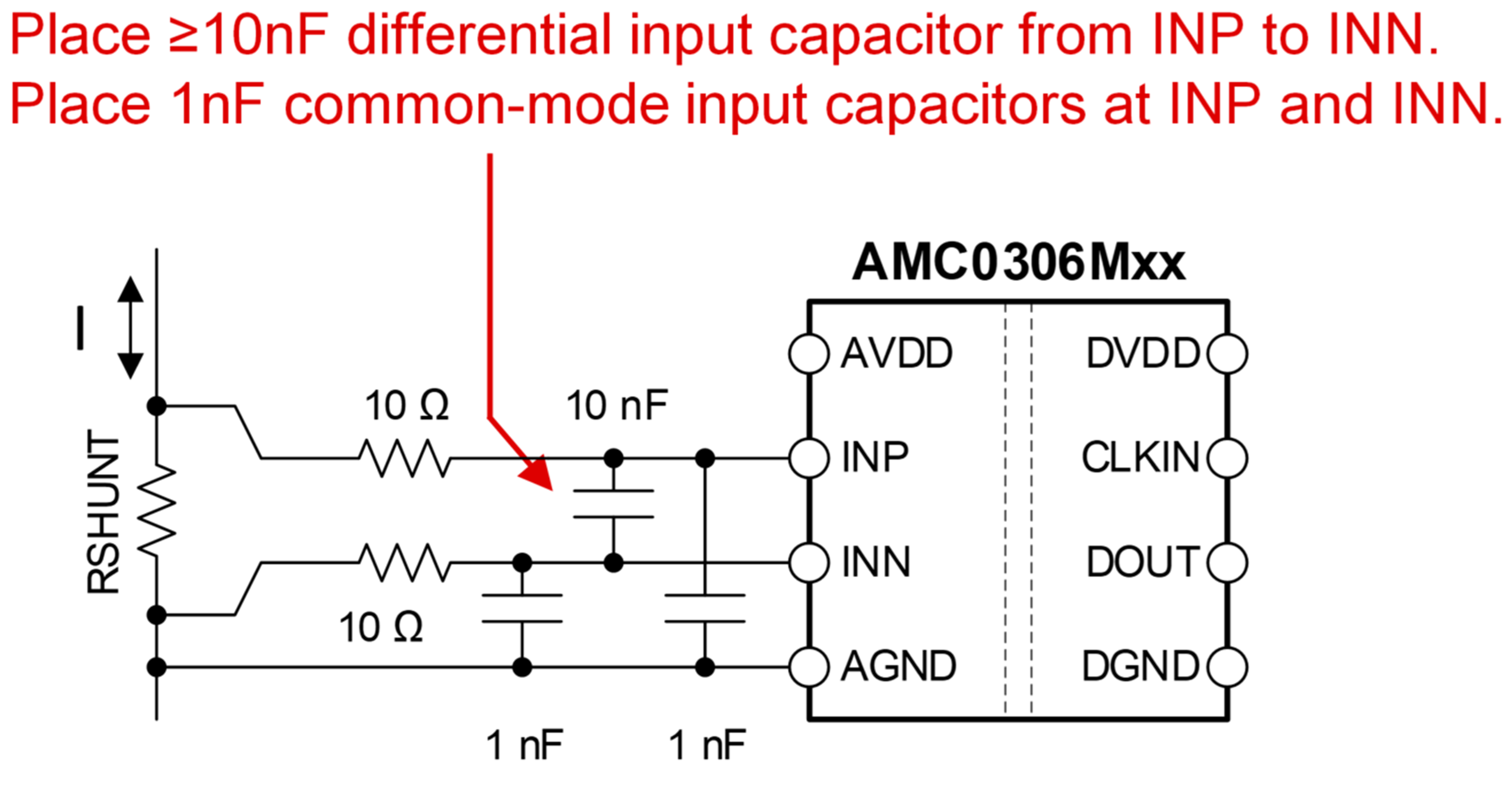

圖 3 AMC0306 建議輸入電路

總結

總之，AMC0306 具有與 AMC1306 不同的接口時序。在考慮作為直接替代產品時，時序差異可能導致需要軟件調整和額外的模擬輸入差動電容器。使用隔離式調制器數字通信時序計算工具 可以提供時序調整建議。
