3 通過 I2C3 配置 TPS55288 降壓/升壓轉換器

對于 TPS55288，目標是根據 PD 協商對轉換器輸出行為進行編程，并在上電和斷開時保持安全默認值。TPS65992S 事件表（索引 0–8 分配給 TPS55288）會相應地進行設置。TPS55288 上的關鍵寄存器設置源自數據表：

• REF (0x00/0x01)：設置內部基準電壓，該電壓與反饋配置共同決定 V_OUT。這是一個分為兩個寄存器的 10 位值（0x01 是 MSB，0x00 是 LSB）。一個 LSB 對應于大約 1.129mV 的基準電壓。通過調整 REF，可以將輸出從大約 45mV 的最小基準電壓（0x0000，產生最低輸出）更改為 1.2V 基準電壓（0x03FF，產生最大輸出）。復位后的默認 REF 值為 0x00D2（LSB = 0xD2、MSB = 0x00），對應于約 282mV。TPS55288 默認反饋比為內部檢測設置（請參閱下面的 V_OUT_FS），因此 282mV 基準在輸出端產生約 5V 的電壓（詳情見下文）。
• V_OUT_FS (0x04)：反饋選擇寄存器控制轉換器是使用內部電阻分壓器進行 V_OUT 檢測，還是使用外部反饋網絡。反饋選擇寄存器選擇使用的內部反饋比。默認情況下，V_OUT_FS = 0x03（二進制 0000_0011），表示啟用內部反饋（位 7 = 0）且內部反饋比設置為 0.0564（位 1:0 = 11b）。0.0564 的比率對應于從基準到輸出的 20 倍增益（因?yàn)?0.0564 × 20 ≈ 1），當基準最大值約為 1.129V 時，允許輸出達到約 20V。更簡單地說，使用默認比率時，282mV 基準產生大約 5V 的輸出，1.129V 基準產生大約 20V 的輸出，從而確定 PD 曲線所需的范圍。
• MODE (0x06)：模式控制寄存器包含各種控制位；特別是位 7 是 OE（輸出使能），必須將其設置為 1 才能打開轉換器輸出。其他位配置特性，例如斷續保護、關斷時放電、I2C 地址選擇和輕負載模式 (PFM/FPWM)。目標位 2 (I2CADD) 選擇 I2C 地址（0 表示 0x74，1 表示 0x75），位 0 (MODE) 選擇是從外部電阻器還是內部寄存器進行某些設置。在我們的設計中，我們保留 I2CADD = 0（使用 0x74 地址）并對 VCC 和 PFM 使用默認控制方法（外部電阻器控制，位 0 = 0），因?yàn)橛布O(shè)計提供適當?shù)哪J(rèn)值。然而，我們會通過 I2C 啟用輸出 (OE)，并驗證是否適當設置了其他位以實現運行。

使用這些寄存器時，TPS65992S I2C 事件序列配置如下：

上電初始化

在 PD 控制器的上電復位 (PoR) 上，我們將 TPS55288 初始化為已知的安全狀態，以便 PD 控制器在端口激活后準備好默認提供 5V 電壓（標準 USB-C 默認電壓）。在 PD 控制器復位后，TPS65992S 固件會立即觸發對 TPS55288 的數次 I2C 寫入：

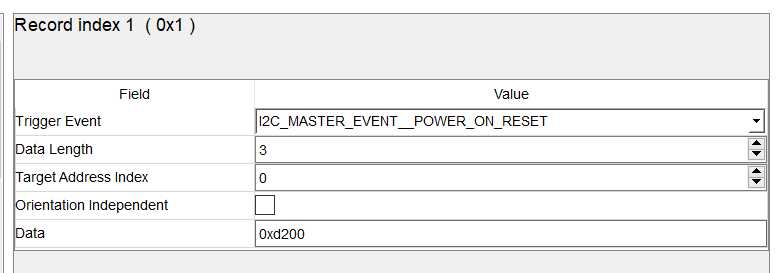

• 設置基準電壓：將 0xD2 寫入 TPS55288 寄存器 0x00（REF 的 LSB）。這與默認 MSB (0x00) 結合使用，將 REF 值設置為 0x00D2。如上所述，0x00D2 對應于大約 282mV 基準，使用默認反饋比時，相當于大約 5V 輸出。這樣可以有效地對轉換器進行 5V 輸出編程，以此為起點。
• 設置反饋配置：將 0x03 寫入寄存器 0x04 (VOUT_FS)。這明確驗證了轉換器是否使用內部反饋網絡和 0.0564 比率（這是默認復位狀態）。在此處寫入 0x03 主要是為了完整性，這樣可以在鎖存任何非默認配置時確認反饋模式，或防止啟動時出現任何不確定性。這會使內部反饋保持啟用狀態并選擇比率，以通過內部調節允許完整的 PD 電壓范圍（高達 20V）。

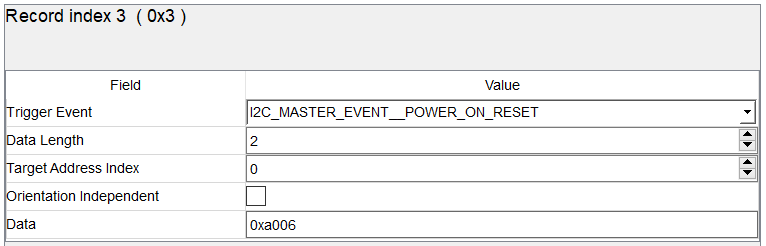

• 啟用轉換器輸出：將 0xA0 寫入寄存器 0x06 (MODE)。這會設置位 7 (OE) = 1 以開啟輸出，并且位 5 = 1（默認情況下保持?jǐn)嗬m(xù)模式處于啟用狀態）。值 0xA0（二進制 1010_0000）基本上會將 OE 翻轉為 1，同時將其他位保留為所需值（例如，0x20 是 OE = 0、HICCUP = 1 等的復位值，0xA0 將 OE 更改為 1）。在進行此寫入之后，TPS55288 將啟用并調節至大約 5V 輸出。

這三次寫入（寫入 0x00、0x04、0x06）在 PD 控制器初始化期間按順序完成。通過在 PoR 時配置電源轉換器，設計可以保持為即使在進行任何 USB-C 連接之前，TPS55288 也會處于默認的 5V 待機輸出狀態（或在啟用時準備提供 5V）。這對于符合 USB-C 標準非常重要，該標準要求 VBUS 上最初存在 5V 電壓以進行連接。在我們的例子中，到連接器的 VBUS 實際啟用由 PD 控制器電源路徑開關控制，但 TPS55288 輸出設置為正確的電平并在內部開啟。

（選擇的確切數值 0xD2、0x03、0xA0 對應于根據 TPS55288 數據表得出的所需啟動配置。REF LSB 的 0xD2（210 十進制）是如文中所述的大約 5V 的代碼，VOUT_FS 的 0x03 選擇具有 0.0564 比率的內部反饋，0xA0 啟用輸出。設計人員可以參考數據表中的 TPS55288 寄存器映射，以了解詳細的位定義。）

動態 PDO 電壓調整（拉電流 PDO 協商）

轉換器初始化后，PD 控制器接下來需要在每次協商新的 PD 協議時 調整 TPS55288 輸出。TPS65992S 配置為每當連接的器件選擇拉電流 PDO 時（例如，只要 PD 源電壓發生變化），就對 REF 寄存器發出 I2C 寫入操作。在我們的示例中，假設系統提供四個分別為 5V、9V、15V 和 20V 的固定 PDO。我們?cè)?TPS65992S 固件中定義了四個事件觸發器。（例如，SRC_PDO1_NEGOTIATED、SRC_PDO2_NEGOTIATED 等等），每個都映射到向 TPS55288 REF 寄存器寫入適當?shù)闹怠?/p>

• 5V 合約 (PDO1)：將 0xD2 0x00 寫入 TPS55288 寄存器 0x00。這是兩字節寫入（0x00 是 REF LSB 的起始寄存器）。如前所述，數據字節 0xD2 0x00 設置 REF = 0x00D2（LSB = D2h、MSB = 00h），這對應于大約 5.0V 輸出。（在 PD 工具中，此條目的數據長度 = 3：寄存器地址為 1 個字節 + 2 個數據字節。）
• 9V 合約 (PDO2)：將 0x9A 0x01 寫入寄存器 0x00（兩字節數據，設置 REF = 0x019A）。在 TPS55288 內部 DAC 代碼中，0x019A 對應于大約 9V。具體而言，0x019A = 410 十進制；410 × 1.129mV ≈ 463mV 基準。使用 0.0564 反饋比時，可得出 V_OUT ≈ 463mV / 0.0564 ≈ 8.21V。但是，轉換器輸出會略微過沖以滿足 9V 負載電壓（確切值是根據校準和實驗來選擇）。根據典型設置，0x019A 是此設計中用于 9V 的代碼。
• 15V 合約 (PDO3)：將 0xC5 0x02 寫入寄存器 0x00 (REF = 0x02C5)。0x02C5 = 709 十進制；709 × 1.129mV ≈ 800mV 基準。除以 0.0564，得到大約 14.2V。同樣，考慮到負載和轉換器容差，選擇的代碼在預期條件下產生大約 15V 的電壓。
• 20V 合約 (PDO4)：將 0xBF 0x03 寫入寄存器 0x00 (REF = 0x03BF)。0x03BF = 959 十進制；959 × 1.129mV ≈ 1.083V 基準。使用 0.0564 比率時，可以得出大約 19.2V。目標是在空載或標稱負載時達到約 20V（TPS55288 反饋和基準可以進行修整，使 0x03C0 可能過沖略高于 20V，因此使用 0x03BF 保持在典型值 20V 或略低于典型值 20V）。本質上，0x03BF 是我們?cè)O(shè)置中 20V 輸入電壓的校準代碼。

其中每一個寫入操作都針對 TPS55288 REF 寄存器，動態更改 V_OUT。建立 PD 合約后，PD 控制器會立即發出相應的命令。這樣一來，一旦接收端請求更高的電壓（例如 15V），TPS65992S 就會寫入新的 REF 值，而 TPS55288 會將輸出轉換為請求的電平。如果需要，輸出的壓擺率可由 TPS55288 VOUT_SR 寄存器 (0x03) 控制，但在我們的設計中，我們依賴轉換器默認的壓擺率，其通常配置為滿足 PD 時序要求。

分離和復位行為

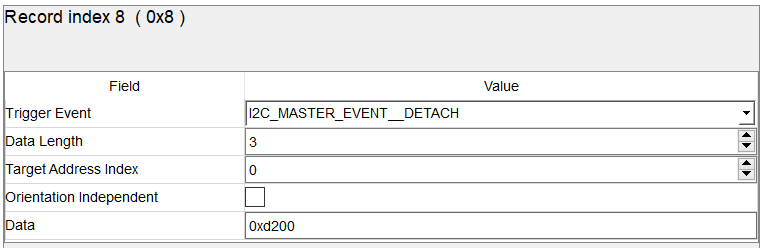

拔出 USB-C 電纜或分離接收端器件時，將電源恢復到安全狀態。將 0xD2 0x00 寫入寄存器 0x00 (LSB) 和 0x01 (MSB)。這種兩字節寫入操作會將基準電壓完全復位為所需的 5V 默認設置，從而消除出現殘余高壓情況的可能性。無論如何，當斷開時，TPS55288 輸出會降至安全水平（約 5V 或更低）。這可以防止在拔下電纜后 VBUS 上出現任何殘余的高電壓。

通過為 TPS55288 設置這些 I2C 命令事件，所有電源調整均由 TPS65992S 固件自動執行，無需任何外部 MCU 干預。PD 控制器會監視 USB-C 狀態和 PD 消息并觸發適當?shù)念A(yù)編程 I2C 寫入。這樣可以保證，隨著 PD 合約的變化，轉換器無縫地提供請求的電壓，當沒有合約處于活動狀態（分離或空閑）時，轉換器處于已知的默認狀態。
