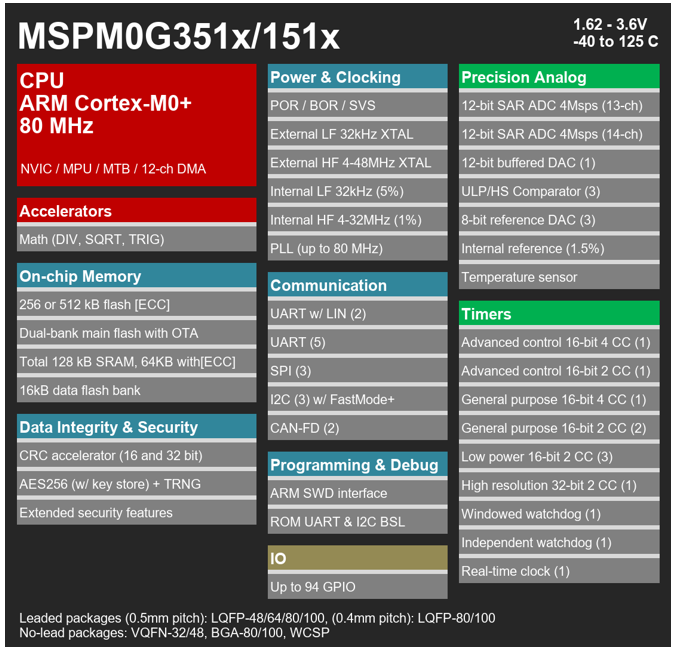

MSPM0Gx51x MCU系列基于增強型Arm? Cortex?-M0+ 內核平臺，工作頻率最高可達 80MHz，F(xiàn)lash覆蓋 256KB 至 512KB，具有內置糾錯碼 (ECC)，以及高達 128KB 的 SRAM。Flash為Dual Bank用于支持現場固件更新，并支持在兩個Bank之間進行地址交換。兩個同步采樣的 12 位 4Msps ADC（支持多達 27 個外部通道）、片上電壓基準（1.4V 或 2.5V）、一個 12 位 1Msps DAC 和三個高速比較器（內置 8 位基準 DAC，可在低功耗和高速模式下運行）。雙路 CAN-FD 控制器、網絡安全機制和高性能集成模擬，并在整個工作溫度范圍內提供出色的低功耗性能。

MSPM0 MCU 平臺將 Arm Cortex-M0+ 平臺與超低功耗整體系統架構相結合，使系統設計人員能夠在降低能耗的同時提高性能。

在本應用中選擇MSPM0G3519的主要因素之一在于MCF831x的配置文件是json格式，在MCU內部對json文件解析的時候，對RAM的大小有一定的要求。MSPM0G3519 的 RAM 達到了128KB，完全可以滿足json文件解析的要求，并具備了一定的可擴展性，以方便未來其它功能的添加。
