設計目標

設計說明

該電路利用 AMC1350 隔離放大器和分壓器電路執行三相、線對中性、隔離式電壓檢測測量。分壓器電路將電壓從 ±480V 降至 ±5V，從而與 AMC1350 的輸入范圍相匹配。AMC1350 由高側和低側電源供電。通常，使用浮動電源生成高側電源，或者使用隔離式變壓器或隔離式直流/直流轉換器生成低側電源。AMC1350 可以 0.4V/V 的固定增益測量 ±5V 的差動信號。AMC1350 的差動輸入阻抗為 1.25MΩ，支持高電壓應用中的低增益誤差和低漂移誤差信號檢測。

設計說明

1. AMC1350 非常適合電壓檢測應用，因?yàn)樗哂懈咻斎胱杩购偷洼斎肫秒娏?，這兩種情況都可以更大限度地減小直流誤差。
2. 驗證系統線性運行是否具有所需的輸入信號范圍。此驗證通過使用直流傳輸特性部分中的仿真來執行。
3. 確保電阻分壓器電路中使用的電阻器能夠?qū)⒃礃O輸入電壓降至 ±5V 的 AMC1350 輸入電壓范圍。
4. 確保電阻分壓器電路中的電阻器具有足夠的工作電流和電壓額定值。
5. 驗證 AMC1350 輸入電流是否小于數據表的絕對最大額定值表中所述的 ±10mA。

設計步驟

1. 計算分壓器電路的電壓源與 AMC1350 輸入的比率。
   $\frac{5{\mathrm{V}}_{\mathrm{AMC}1350,\mathrm{INPUT}}}{480\mathrm{V}}=0.010417$
2. AMC1350 的典型輸入阻抗為 1.25MΩ。該阻抗與電阻器 R₅ 并聯，在設計分壓器電路時必須予以考慮。為 R₁、R₂、R₃ 和 R₄ 選擇 1MΩ 電阻。使用前一步驟中的比率和下面的分壓器公式，求解分壓器的 R₅ 和 AMC1350 輸入阻抗并聯組合 ( || ) 所需的等效電阻。
   $\frac{{{\mathrm{R}}_5\left|\right|\mathrm{R}}_{\mathrm{IN},\mathrm{AMC}1350}}{{\mathrm{R}}_1+{\mathrm{R}}_2+{{\mathrm{R}}_3{+\mathrm{R}}_4+{\mathrm{R}}_5\left|\right|\mathrm{ }\mathrm{R}}_{\mathrm{IN},\mathrm{AMC}1350}}=0.010417$
   $\frac{{{\mathrm{R}}_5\left|\right|\mathrm{R}}_{\mathrm{IN},AMC1350}}{4\mathrm{M\Omega }+{{\mathrm{R}}_5\left|\right|\mathrm{ }\mathrm{R}}_{\mathrm{IN},AMC1350}}=0.010417$
   ${{\mathrm{R}}_5\left|\right|\mathrm{ }\mathrm{R}}_{\mathrm{IN},\mathrm{AMC}1350}=\mathrm{42,736.37}\mathrm{\Omega }={\mathrm{R}}_{\mathrm{EQ}}$
3. 使用 1.25MΩ 替換 AMC1350 輸入阻抗并使用以下公式，求解 R₅。使用模擬工程師計算器來確定 R₅ 的最接近標準值。
   ${\mathrm{R}}_{\mathrm{EQ}}=\mathrm{42,736.37}\mathrm{\Omega }=\frac{{\mathrm{R}}_5\times {\mathrm{R}}_{\mathrm{IN},\mathrm{AMC}1350}}{{\mathrm{R}}_5+{\mathrm{R}}_{\mathrm{IN},AMC1350}}=\frac{{\mathrm{R}}_5\times 1.25\mathrm{M\Omega }}{{\mathrm{R}}_5+1.25\mathrm{M\Omega }}$
   $\mathrm{42,736.37}\mathrm{\Omega }\left({\mathrm{R}}_5+1.25\mathrm{M\Omega }\right)={\mathrm{R}}_5\times 1.25\mathrm{M\Omega }$
   ${\mathrm{R}}_5=44.249\mathrm{k\Omega }; \mathrm{closest}\mathrm{ }\mathrm{standard}\mathrm{ }\mathrm{value}=44\mathrm{k\Omega }$
4. 驗證等效電阻是否接近第 2 步中計算得出的電阻。
   ${\mathrm{R}}_{\mathrm{EQ}}=\frac{{\mathrm{R}}_5\times {\mathrm{R}}_{\mathrm{IN},\mathrm{AMC}1350}}{{\mathrm{R}}_5+{\mathrm{R}}_{\mathrm{IN},\mathrm{AMC}1350}}=\frac{44\mathrm{k\Omega }\times 1.25\mathrm{M\Omega }}{44\mathrm{k\Omega }+1.25\mathrm{M\Omega }}=42.503\mathrm{k\Omega }$
5. 驗證分壓器電路是否處于合理的容差范圍內。對于以下計算，假設 AMC1350 的輸入電阻典型值為 1.25MΩ，這會導致 5.1% 的誤差。但是，請考慮由于制造公容差的變化，輸入電阻因器件而異。如果該誤差范圍是不可接受的，則必須執行校準，或者可以減小分壓器電路的電阻。
   $\frac{42.503\mathrm{k\Omega }}{4.042503\mathrm{M}\mathrm{\Omega }}=0.01051$
   $\mathrm{E}\mathrm{r}\mathrm{r}\mathrm{o}\mathrm{r}\mathrm{\%}=\frac{\left|\mathrm{A}\mathrm{c}\mathrm{t}\mathrm{u}\mathrm{a}\mathrm{l}-\mathrm{C}\mathrm{a}\mathrm{l}\mathrm{c}\mathrm{u}\mathrm{l}\mathrm{a}\mathrm{t}\mathrm{e}\mathrm{d}\right|}{\mathrm{C}\mathrm{a}\mathrm{l}\mathrm{c}\mathrm{u}\mathrm{l}\mathrm{a}\mathrm{t}\mathrm{e}\mathrm{d}}\times 100=\frac{\left|0.01051-0.010417\right|}{0.010417}\times 100=0.9\mathrm{\%}$
6. 計算從電壓源流經分壓器電路的電流，以確保功率耗散不超過電阻器的額定值。有關更多詳細信息，請參閱高電壓測量注意事項。
   $\mathrm{V}=\mathrm{I}\mathrm{R};\mathrm{ }\frac{\mathrm{V}}{\mathrm{R}}=\frac{480\mathrm{V}}{4\mathrm{M}\mathrm{\Omega }+42\mathrm{k}\mathrm{\Omega }}=118.69\mathrm{\mu }\mathrm{A}$
7. 由于分壓器的增益為 0.010417，AMC1350 的增益為 0.4V/V，因此可以使用傳遞函數公式 V_OUT = GAIN×V_IN 計算 480V 輸入電壓的輸出電壓。
   ${\mathrm{V}}_{\mathrm{OUT}}=\frac{5}{480}\times 0.4\times 480=2\mathrm{V}$

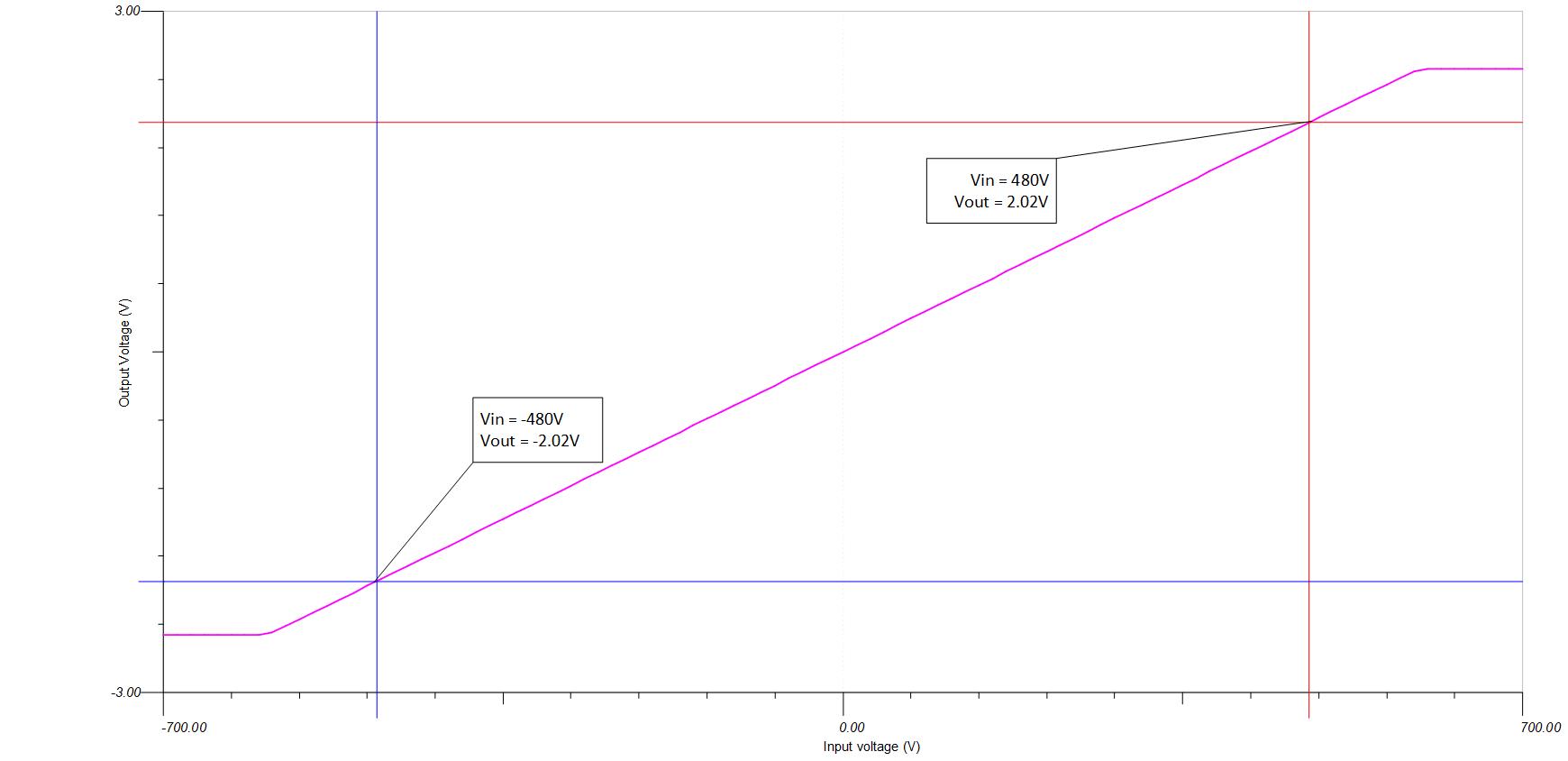

直流傳輸特性

下圖所示為 ±480V 輸入下的 AMC1350 仿真輸出。在 480V 輸入電壓下，根據步驟 7 的計算結果，輸出電壓約為 2.02V。

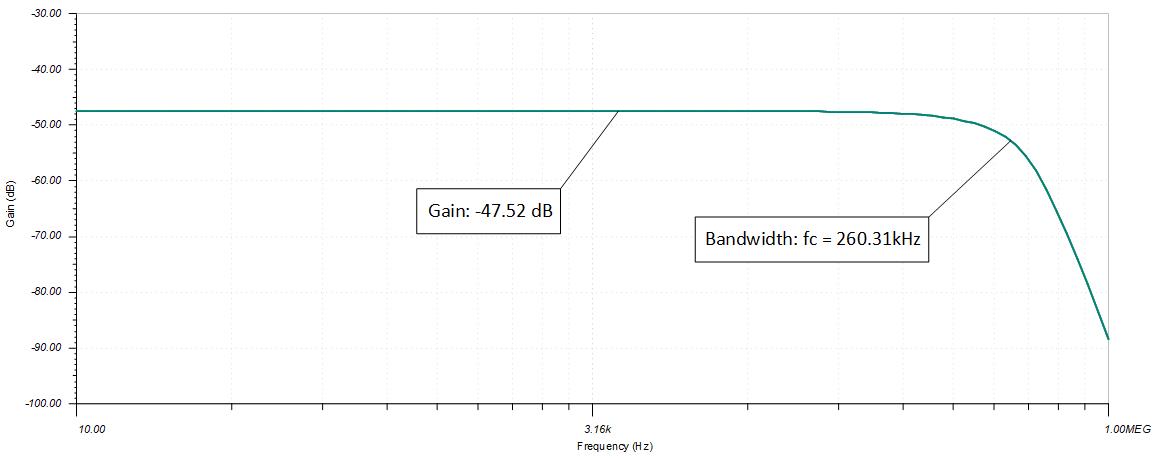

交流傳輸特性

仿真增益為 –47.52dB（或 0.0041V/V），這與分壓器和 AMC1350 的預期增益非常接近。

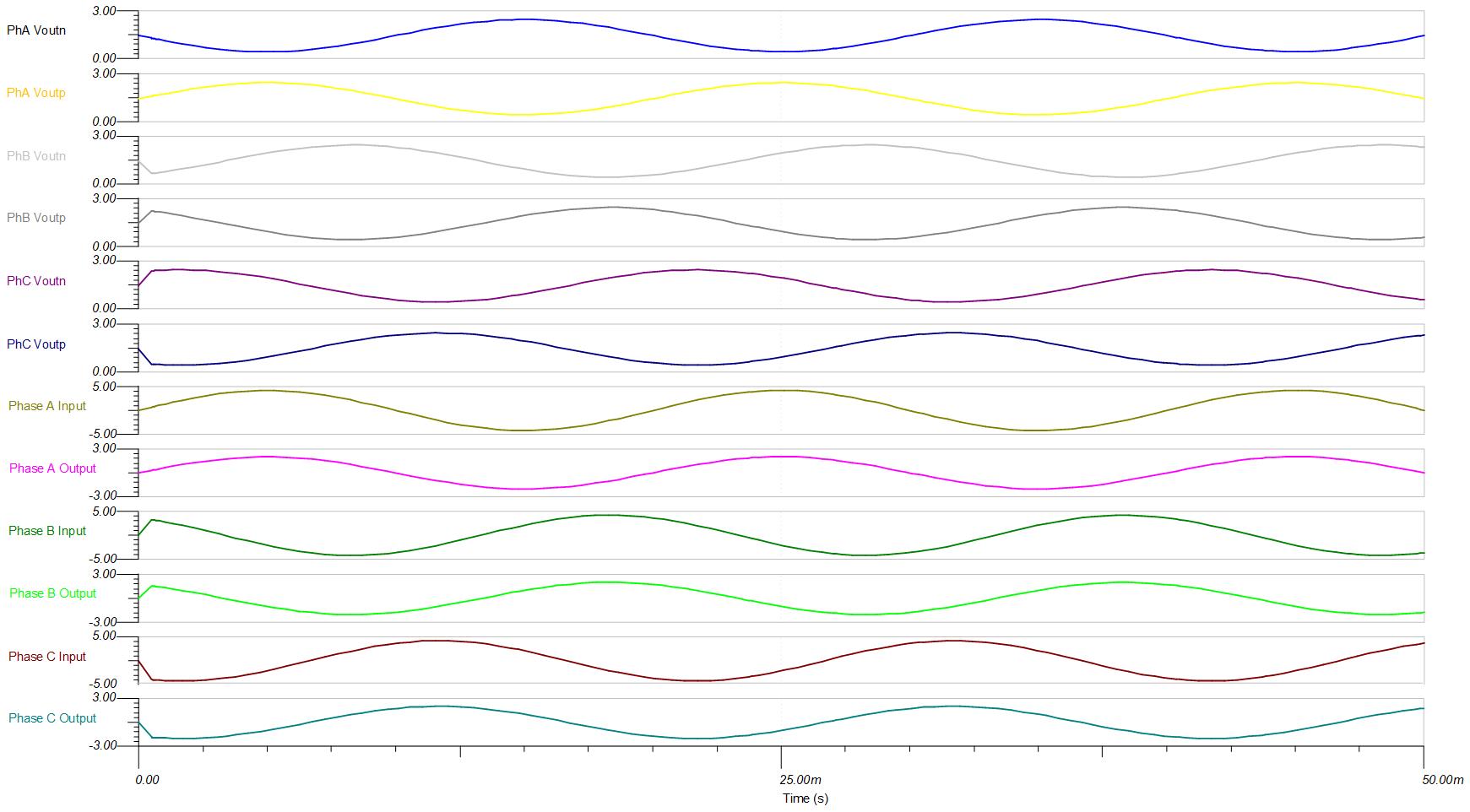

瞬態

以下仿真顯示了 AMC1350 的輸入和輸出信號。

參考資料

1. 德州儀器 (TI)，隔離信號鏈解決方案工程師指南電子書
2. 德州儀器 (TI)，使用 AMC3330 模擬工程師電路進行線間隔離電壓測量的分接頭連接
3. 德州儀器 (TI)，模擬電路設計和開發
4. 德州儀器 (TI)，TI 高精度實驗室

設計中采用的 AMC0330D、AMC0330R、AMC0330S

設計備選器件 AMC131M03

AMC131M03 是一款精密、低功耗、隔離式三通道三角積分 (ΔΣ) 模數轉換器 (ADC)，具有增強的隔離能力，與分壓器配合使用時，還可用于執行三相、線對中性、隔離式電壓檢測測量。AMC131M03 的每個通道都需要通過電阻分壓器連接到三相電壓之一，從而降低到 ADC 的輸入電壓范圍。該器件具有完全集成的隔離式直流/直流轉換器，能實現器件低側的 3.3V 或 5V 單電源運行。如果器件執行測量，ADC 會將三相測量值轉換為數字?jǐn)?shù)據。器件可通過串行外設接口 (SPI) 通信輸出數字化數據，從而實現與微控制器的直接通信。動態范圍、尺寸、功能集和功耗針對需要同步采樣的成本敏感型應用進行了優化。
