ZHCAF27 March 2025 BQ27Z558 , BQ27Z561 , BQ27Z561-R1 , BQ27Z561-R2 , BQ27Z746 , BQ27Z758 , BQ28Z610 , BQ28Z610-R1 , BQ34Z100-G1 , BQ34Z100-R2 , BQ4050 , BQ40Z50 , BQ40Z50-R1 , BQ40Z50-R2 , BQ40Z80 , BQ41Z50 , BQ41Z90
1.3 ECC 流程
ECC 密鑰是成對提供的，包含私鑰和匹配的公鑰。每個密鑰的長度為 163 位。
需要將這兩個密鑰都編程到電量監測計中，才能運行 ECC 身份驗證。私鑰（ECC 身份驗證的機密）拆分為兩個部分（稱為 KeyF 和 KeyC）。每一半的密鑰都可以由不同的實體（例如 TI、電池組制造商或系統制造商）進行編程。通過這種將密鑰拆分后進行編程的方式，OEM 成為唯一知曉私鑰實際值的一方，而任何進行編程的實體僅掌握私鑰的部分信息。
第 1 步：下載并安裝 BQKEYPACKAGER。
第 2 步：打開 BQKEYPACKAGER 并選擇正確的身份驗證方案和相應的器件。在本示例中，我們選擇了 ECC 密鑰 BQ40Z80。
第 3 步：輸入身份驗證密鑰 Key F + Key C，在此示例中，密鑰為 AAAA1111BBBB2222CCCC3333DDDD4444EEEE5555FF。輸入公鑰，在此示例中，密鑰為 FF66667777888899990000AAAA1111BBBB2222CCCC。
第 4 步：為生成的 .bqk 文件輸入一個密碼，并輸入任何想要在 BQKEYPROGRAMMER 中顯示的注釋內容。對于這些示例，密碼為 example1234567890，注釋為 example。
第 5 步：選擇 Create bqKey file，然后選擇輸出目標位置和文件名。

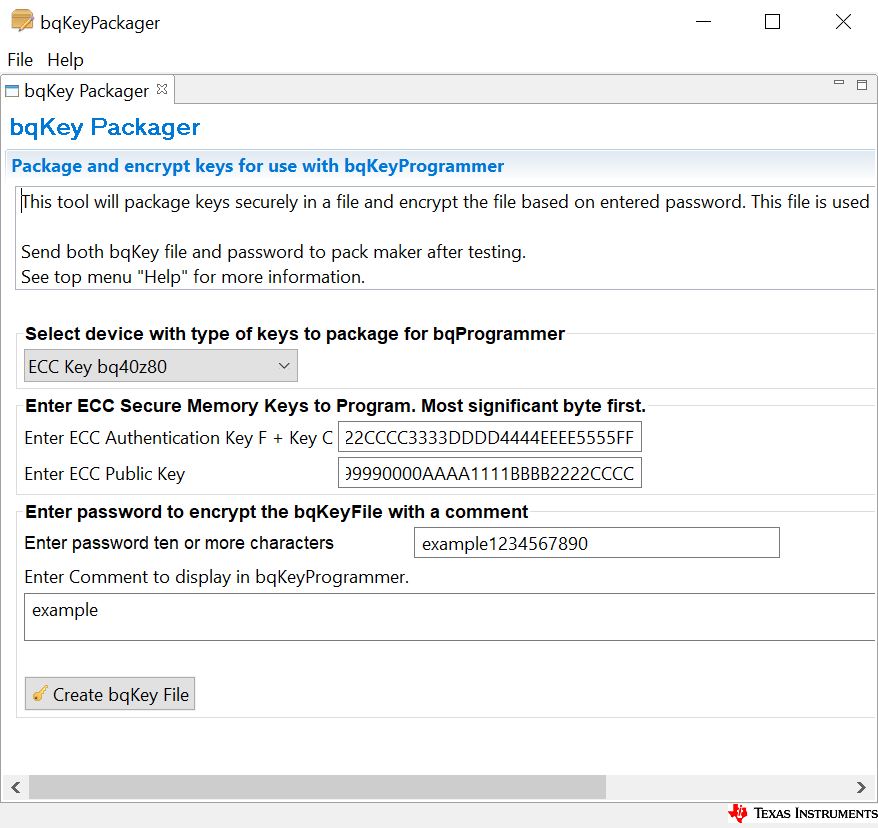

圖 1-6 使用 BQ40z80 的 ECC 示例
