ZHCAF25 March 2025 LP87523-Q1 , LP87565-Q1
9 測量
可查閱以下數據表的“應用曲線”部分找到測試數據：
- 具有集成開關的 LP8756x-Q1 16A 降壓轉換器
- 具有集成開關的 LP8752x-Q1 10A 降壓轉換器
- LP8732-Q1 雙路高電流降壓轉換器和雙路線性穩壓器
- TPS6281x-Q1 2.75V 至 6V 可調頻率降壓轉換器
- 采用小型可濕性側面 WSON 封裝且具有電源正常狀態的 TPS745-Q1 500mA LDO
該部分提供了此電源樹在特定條件下有關效率的其他基準測試數據。
LP87565Q1EVM、LP87523Q1EVM 和 LP87320Q1EVM 是在默認條件下進行測量的。
圖 9-1 LP87565-Q1/LP87523-Q1 兩相效率（條件為 Vin = 5V，25°C，Vout = 0.85V）

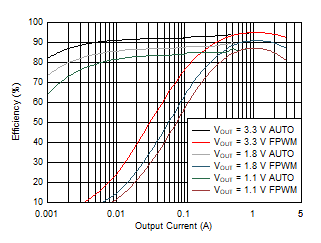

圖 9-2 LP873248-Q1 效率（條件為 Vin = 5V，25°C）
