4.5.2 高壓紋波分立式自舉電源
對于此測試，使用了 圖 4-19 中所示的分立式自舉選項。通過移除 R14，可將默認自舉電源從 AMC0106M05 AVDD 斷開。分立式自舉電源由二極管 D1、自舉電阻器 R34=3? 和自舉電容器 C57=470pF 組成。在此特意為 C57 選擇了一個非常小的值來產生大自舉紋波電壓。測試的目的是評估 AVDD 電源電壓紋波如何影響 AMC0106M05 的測量精度。

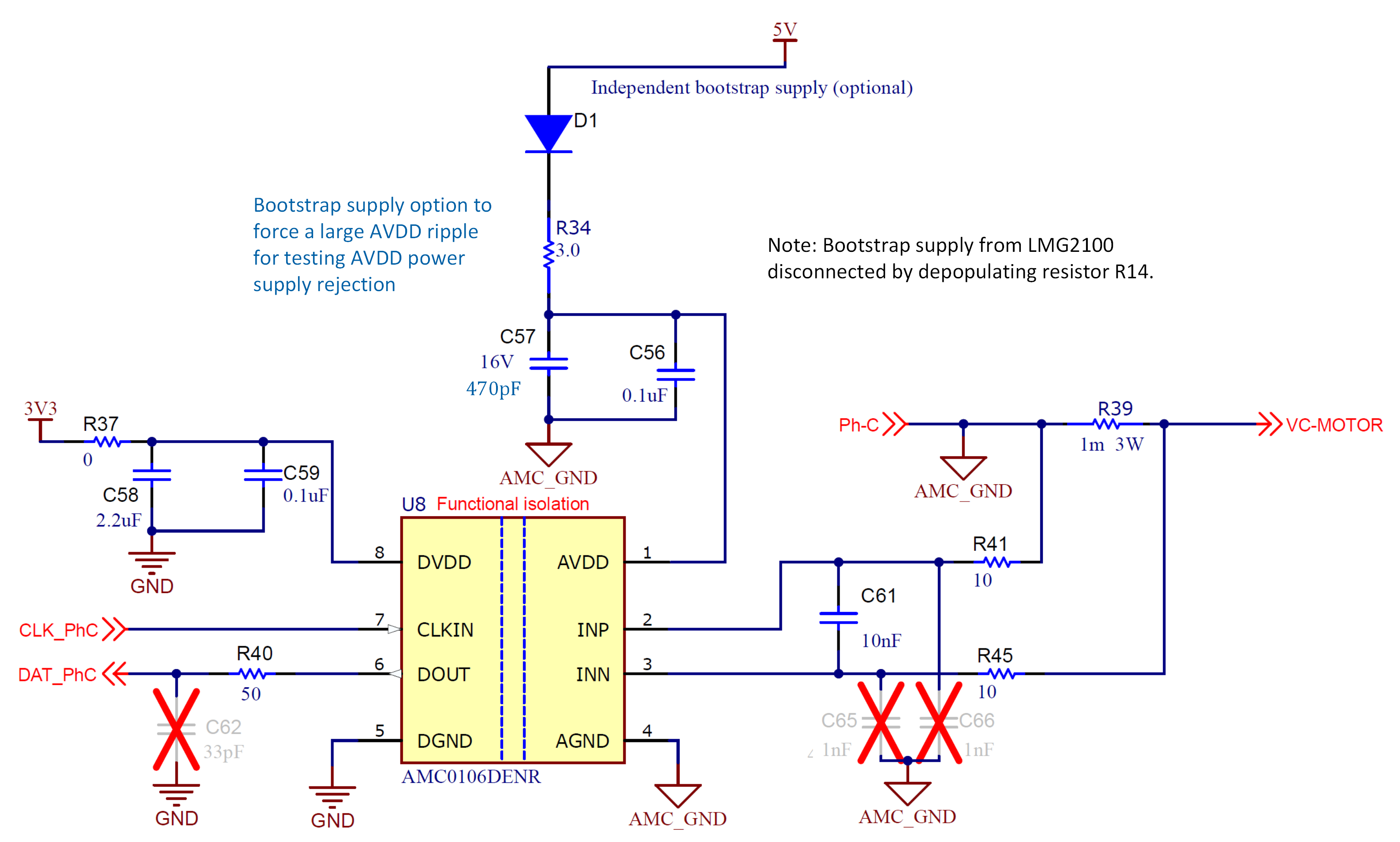

圖 4-19 用于此測試的 AMC0106M06 AVDD 自舉配置圖 4-20 顯示了 10kHz PWM 和 92.8% 占空比條件下 AVDD 自舉電源電壓的示波器圖。在此工作條件下，高側 GaN-FET 的關斷時間僅為 7.2μs，與自舉電容器的充電時間相等。
使用 AMC0106M05 測得的相電流與使用電流探頭測得的相電流相同。在自舉充電期間無明顯的性能下降。由于可耐受高紋波電壓，因此可以使用更小的自舉電容器，更重要的是，以 100% 占空比可工作更長時間。
圖 4-20 10kHz PWM 和 92.8% 占空比條件下的 W 相電壓、相電流 W 和 AMC0106M05 AVDD
圖 4-21 AMC0106M05 使用 OSR 32 在 3A 條件下進行的測量與大 AVDD 紋波期間的電流探頭之間的關系
