ZHCAEY5 January 2025 DAC80508 , INA592 , XTR111 , XTR300 , XTR305
2 模擬輸出模塊規格
與模擬輸入模塊一樣，輸出模塊具有大量的性能規格，這導致模塊類型多樣化。單個架構無法覆蓋這種多樣性。

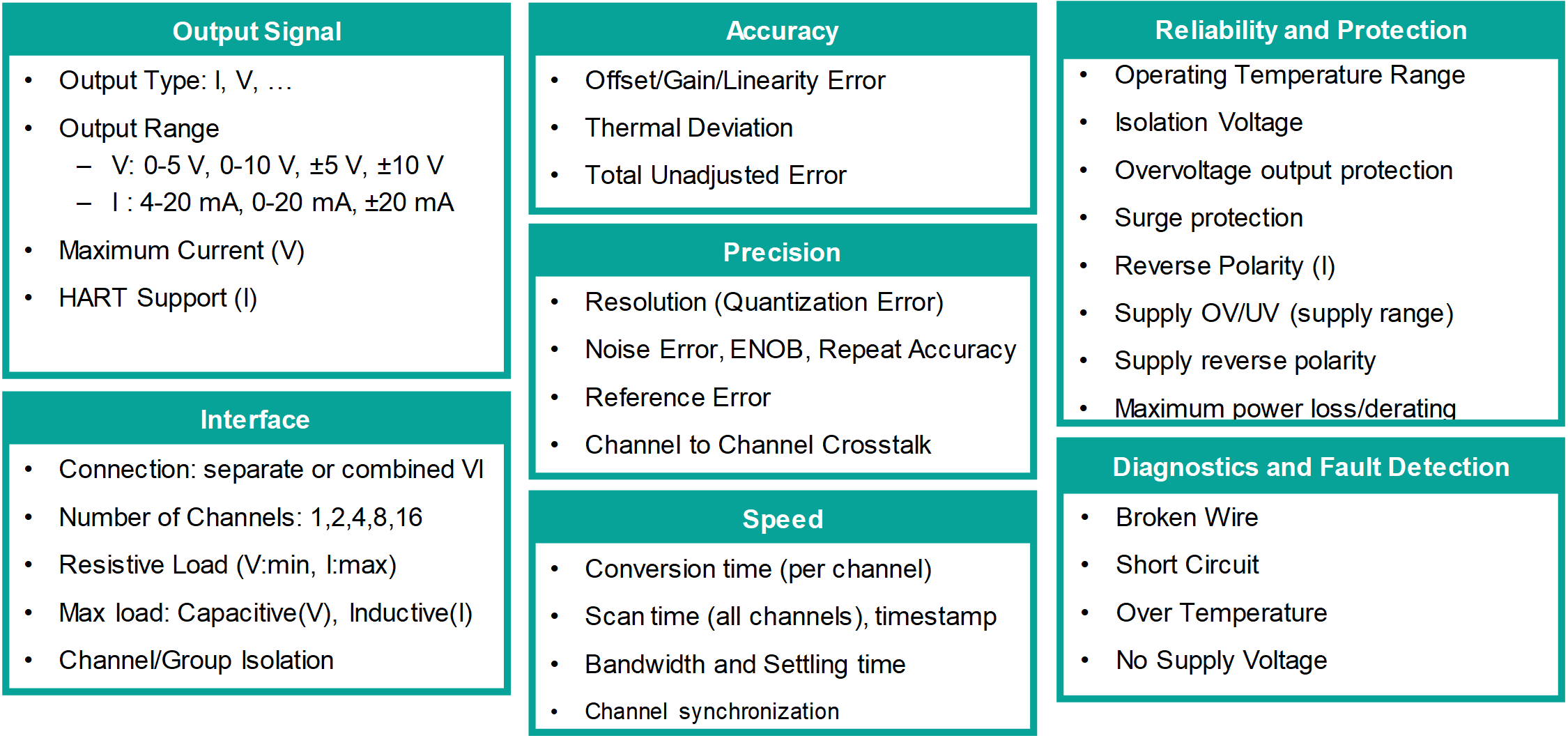

圖 2-1 AOUT 模塊規格如圖 2-1所示，規格可分為多組，涵蓋輸出信號和接口、精度、精度、速度、可靠性和診斷。雖然規格非常多，但在決定選擇的架構設計時，重要參數很少。AOUT 模塊最重要的規格包括：
- 輸出類型（電壓或電流）和范圍（±10V 或 4-20mA 常見）以及負載范圍
- 通道數和通道隔離
- 轉換時間和輸出噪聲。
