6.1 接地拼接
整個高速信號布線從發起到終止必須一直使用相同的 GND 參考平面。如果無法維持相同的 GND 參考平面，則將 GND 平面的過孔拼接在一起，以建立連續的接地和均勻的阻抗。在信號轉換過孔周圍的 200mil（中心距，越靠近越好）內對稱地放置這些拼接過孔。有關 GND 拼接過孔的示例，請參閱 圖 6-1。

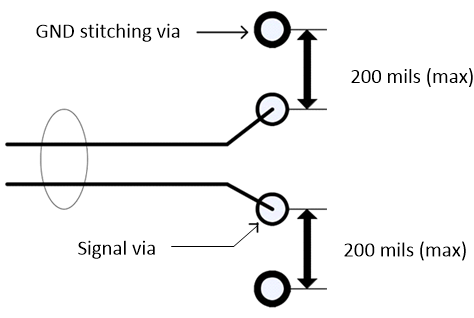

圖 6-1 接地拼接過孔示例ZHCAES7 November 2024 TUSB1021-Q1 , TUSB521-Q1
整個高速信號布線從發起到終止必須一直使用相同的 GND 參考平面。如果無法維持相同的 GND 參考平面，則將 GND 平面的過孔拼接在一起，以建立連續的接地和均勻的阻抗。在信號轉換過孔周圍的 200mil（中心距，越靠近越好）內對稱地放置這些拼接過孔。有關 GND 拼接過孔的示例，請參閱 圖 6-1。
圖 6-1 接地拼接過孔示例
