1 保護器調優

本節介紹了如何使用保護器調優方法設置保護值。

保護器調優方法不需要在器件上施加任何基準電壓即可修整保護。UVP 和 OVP 保護的預期典型誤差為 50mV。OCC、OCD 和 SCD 保護的預期典型誤差為 3mV。

第 1 步：下載并安裝最新版本的 BQSTUDIO-TEST。

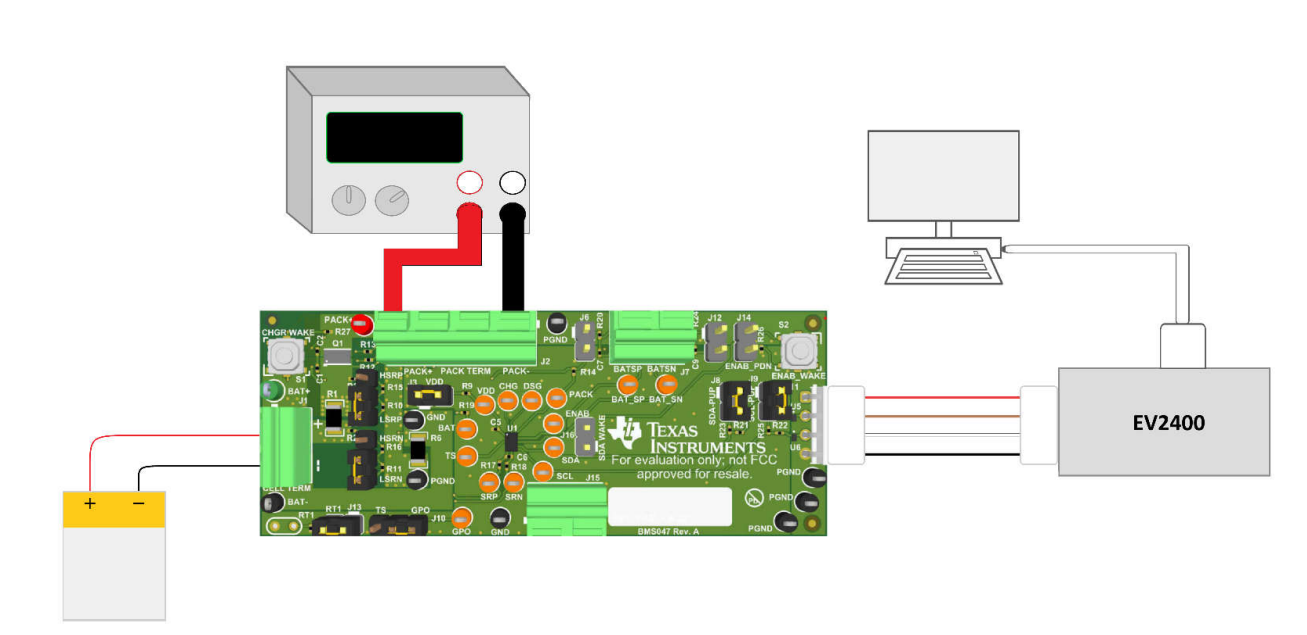

第 2 步：將 EV2400 與 BQ27Z746EVM 連接在一起，如圖 1-1 所示。

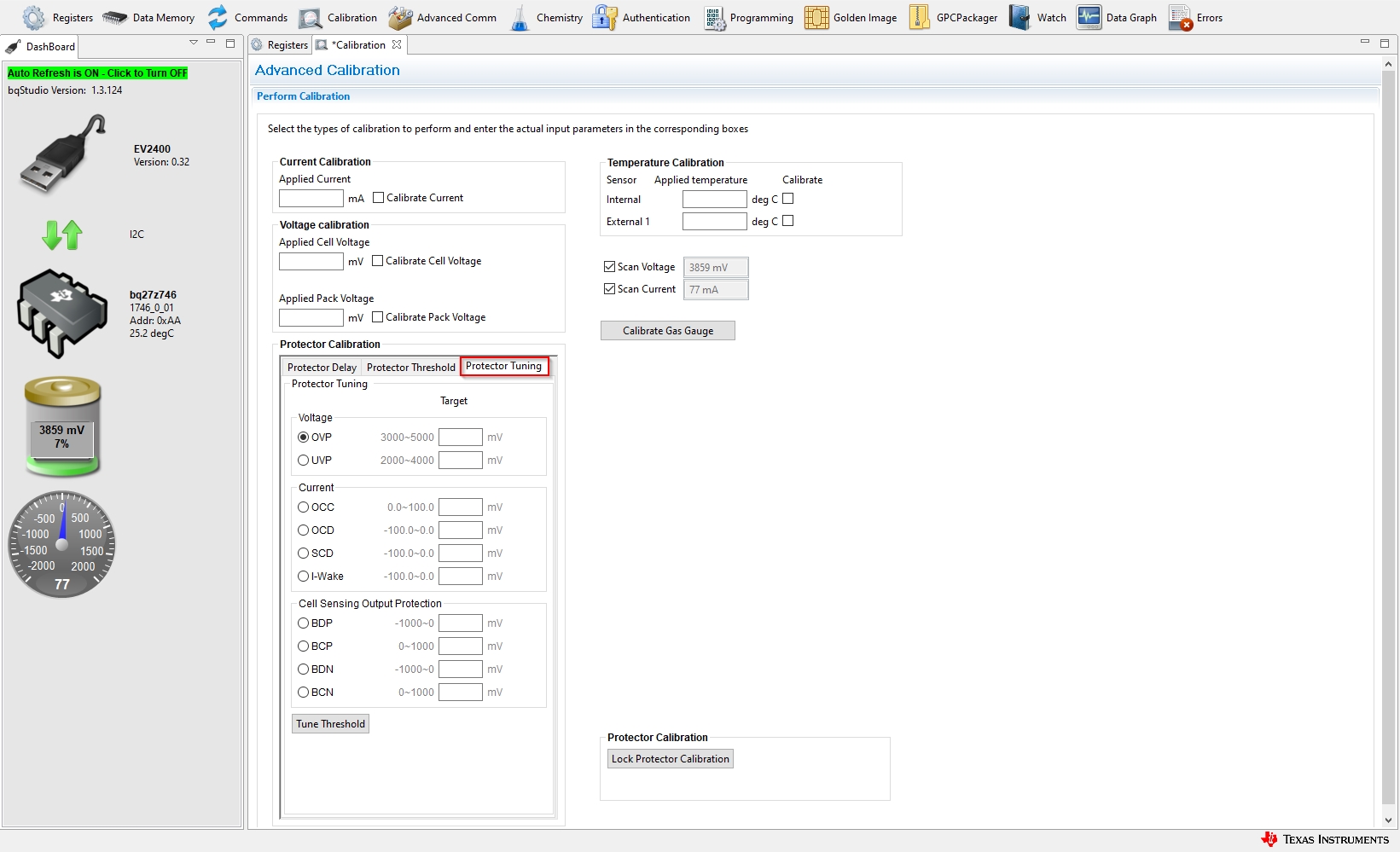

第 3 步：打開 BQStudio，導航到校準插件，然后選擇“Protector Tuning”面板。

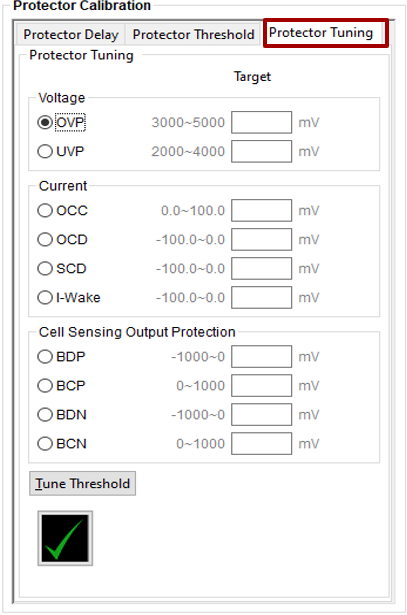

第 4 步：在“Protector Tuning”面板中，將所需的保護值輸入到正在設置的相應保護中。出現一個綠色對鉤，表示成功。
