輸入偏置級允許 CSA 在電源電壓 (VS) 下運行,而不受輸入共模電壓 (VCM) 的影響。對于大多數器件,輸入偏置級在 2kΩ 到 72kΩ 范圍的輸入引腳之間有一個電阻 (RBIAS)。此電阻會產生與輸入差分分流電壓成比例的有效差分偏置電流 (IB, Differential)。

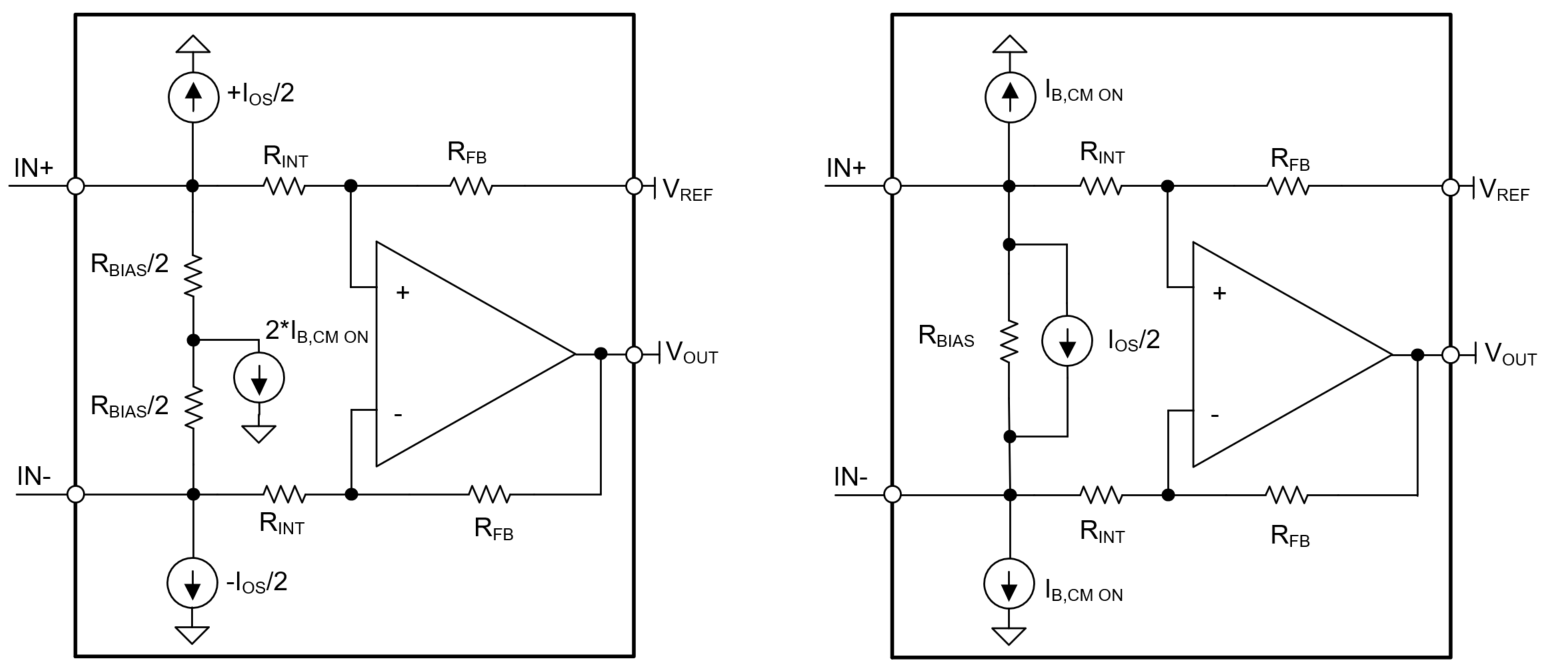

圖 2-1 具有輸入偏置級的單級電流檢測放大器的簡化等效模型輸入偏置級內是監控 VCM 以適當開啟偏置電流 (IB, CM ON) 的電路。當 VCM 超過 VS 或某種比例值時,通常會發生這種情況(查看數據表)。例如,使用單級 CSA INA185,當 VCM 超過 5V 電源電壓時,總輸入偏置電流會發生大幅跳躍。

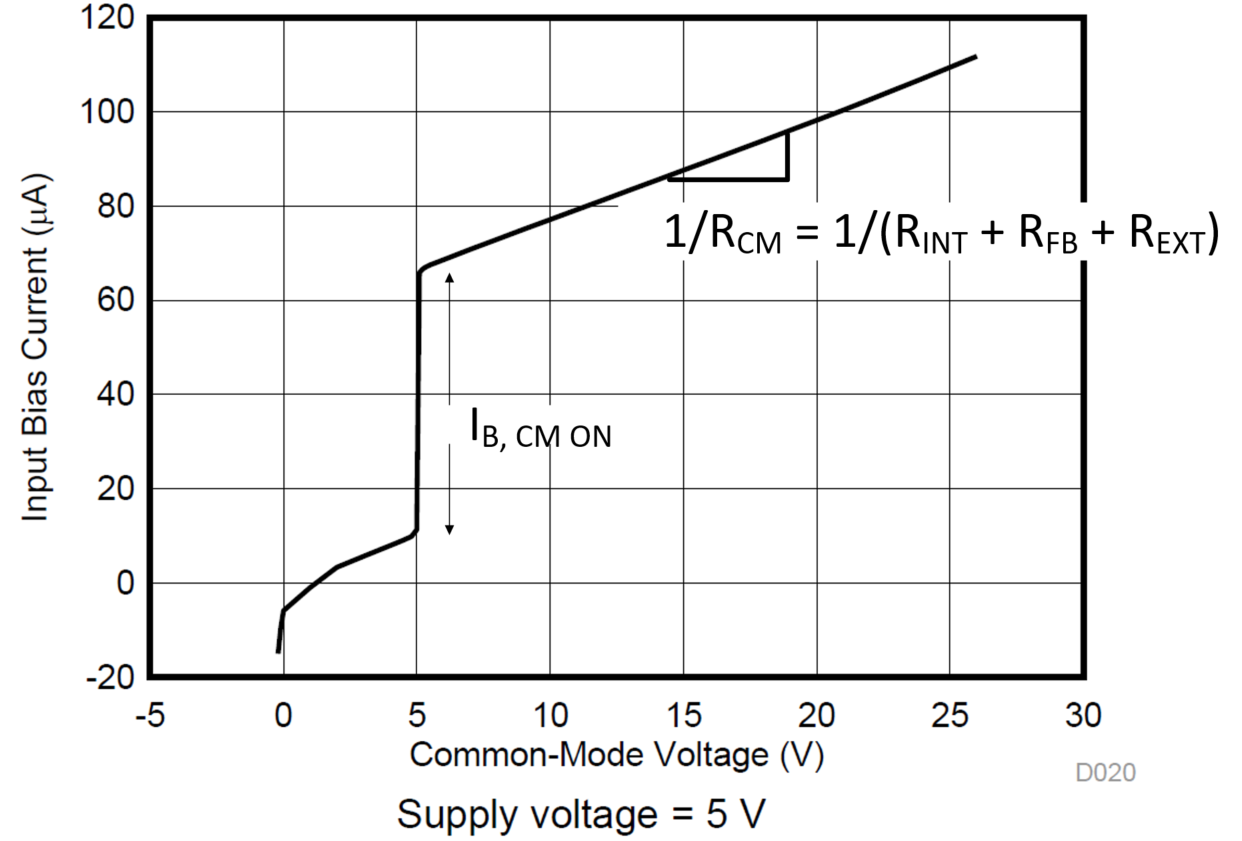

圖 2-2 INA185 的輸入偏置電流與輸入共模電壓間的關系除該偏移外,總 IB, CM 是從輸入引腳總線電壓到 REF 引腳基準電壓的總漏電流 (IB, Leakage)。因此,每個輸入引腳的總輸入偏置電流是從總線到基準的共模漏電流 IB, CM ON 以及通過 RBIAS 的差分電流之和。
請注意,對于兩級 CSA,IB, Leakage 由第一級和第二級之間 VCM 和內部偏置電壓 (VCM2) 的差值決定;但是,由于電流路徑可能更復雜,請參閱數據表中的輸入偏置電流數據圖。
由于輸入偏置決定來自外部輸入電阻 (VOS, EXT) 的失調電壓誤差,因此了解輸入偏置電流非常重要。
