3.2 DS280BR810、DS280BR820 和 DS280MB810 轉接驅動器概述
DS280BR810、DS280BR820 和 DS280MB810 是支持高達 28GBd NRZ 的 8 通道線性轉接驅動器器件。DS280BR810 與 DS280BR820 之間的主要區別在于：DS280BR810 具有用于 RX 和 TX 的片上交流耦合，而 DS280BR820 具有僅用于 RX 的片上交流耦合。據 TI 的觀察，DS280BR820 的高速性能優于 DS280BR810，DS280BR820 均衡能力可擴展至超過 17dB，而 DS280BR810 可擴展至超過 15dB。對于新設計，TI 建議選擇 DS280BR820 而非 DS280BR810。DS280BR8x0 器件還包含一個具有固定延遲 3 抽頭 TX FIR 濾波器的限幅信號鏈。
DS280MB810 通過接收器 CTLE 在 13.28GHz 頻率下的覆蓋范圍擴展比普通的 ASIC 到 ASIC 能力超出 17dB。該器件與 DS280BR8x0 器件之間的區別在于該器件具有 2x2 交叉點，但缺少 3 抽頭 TX FIR。

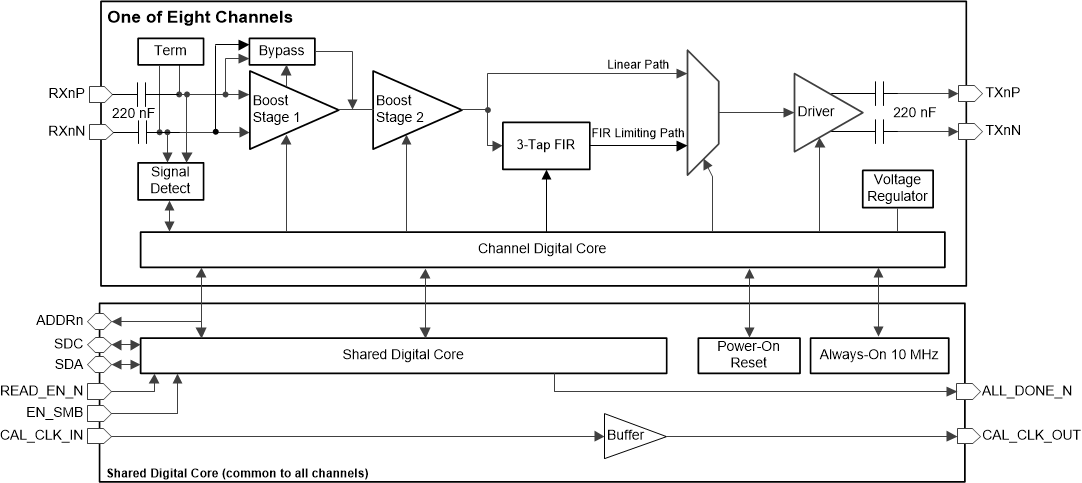

圖 3-3 DS280BR810 功能方框圖

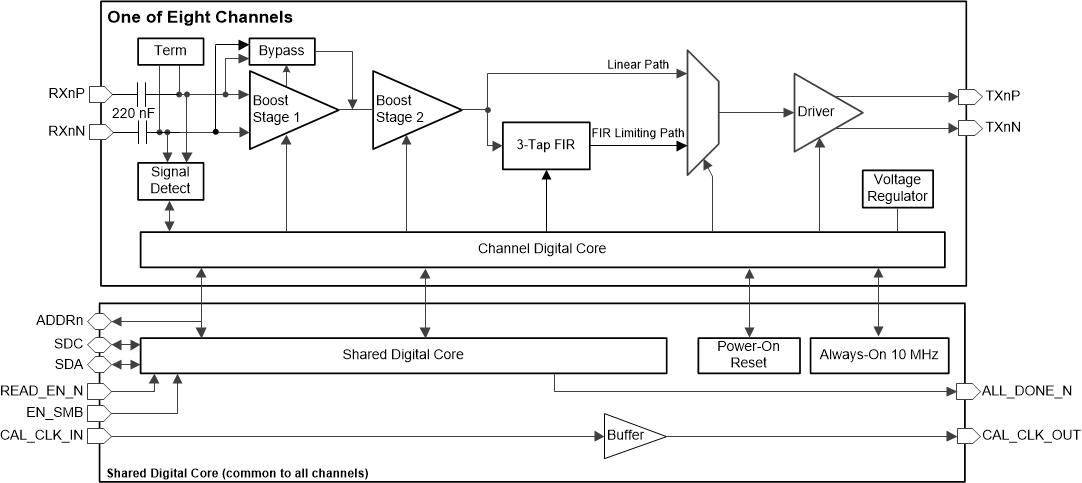

圖 3-4 DS280BR820 功能方框圖
圖 3-5 DS280MB810 功能方框圖

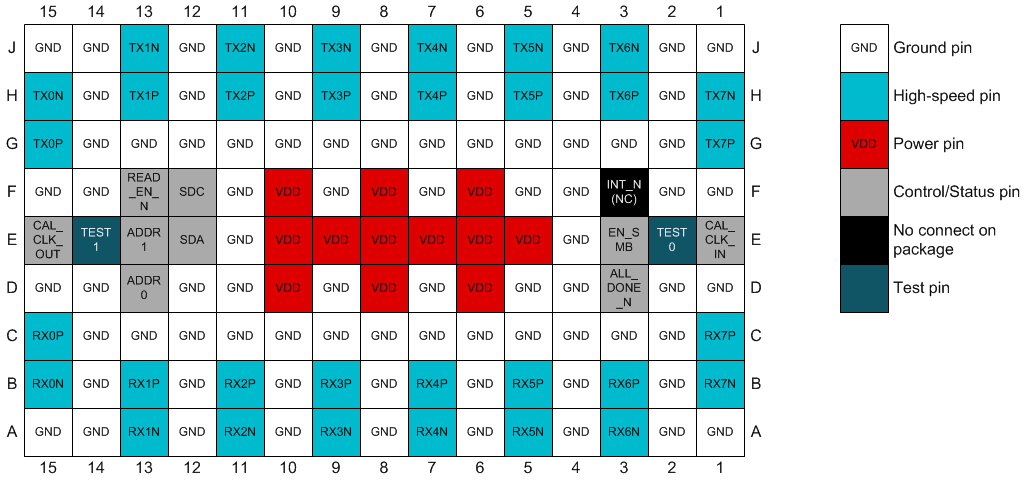

圖 3-6 DS280BR8x0 引腳配置

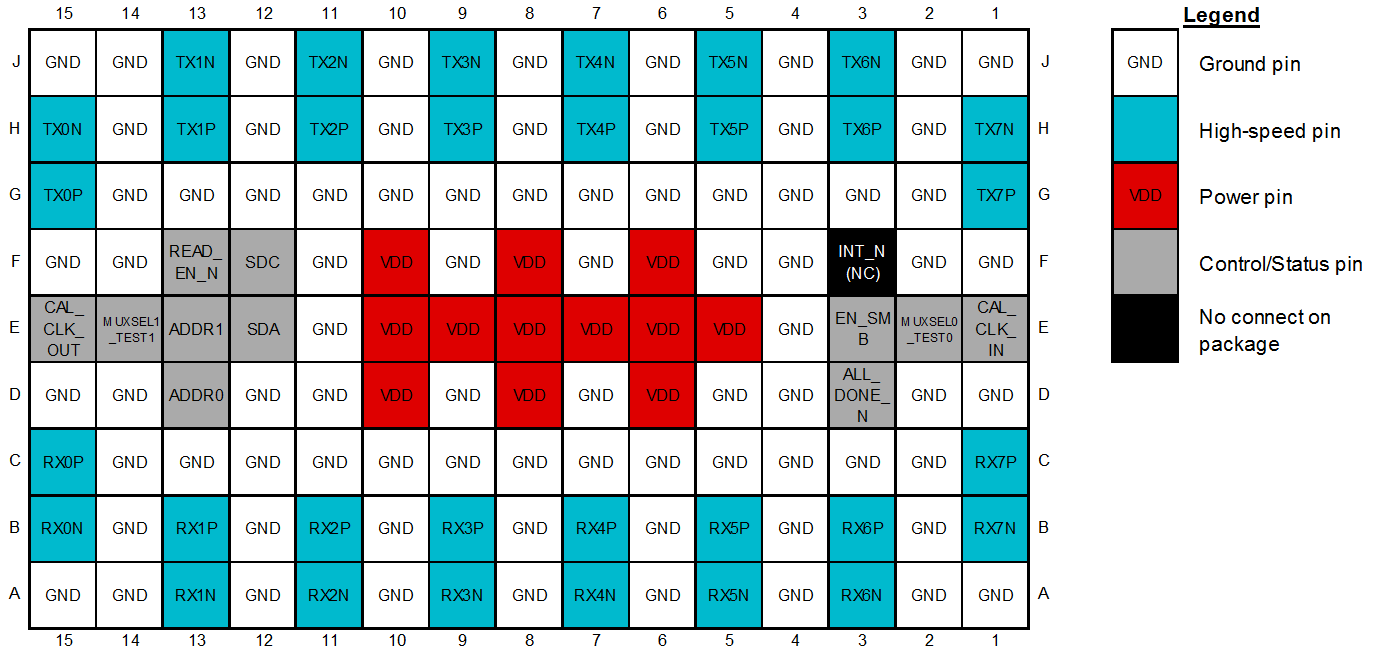

圖 3-7 DS280MB810 引腳配置
