A 增益補償雙二階濾波器

TAS6584-Q1 PPC3 GUI 軟件提供了一種簡單的方法來啟用增益補償雙二階濾波器 (BQ)，并可調整設置來優化平坦的 LC 濾波器頻率響應。

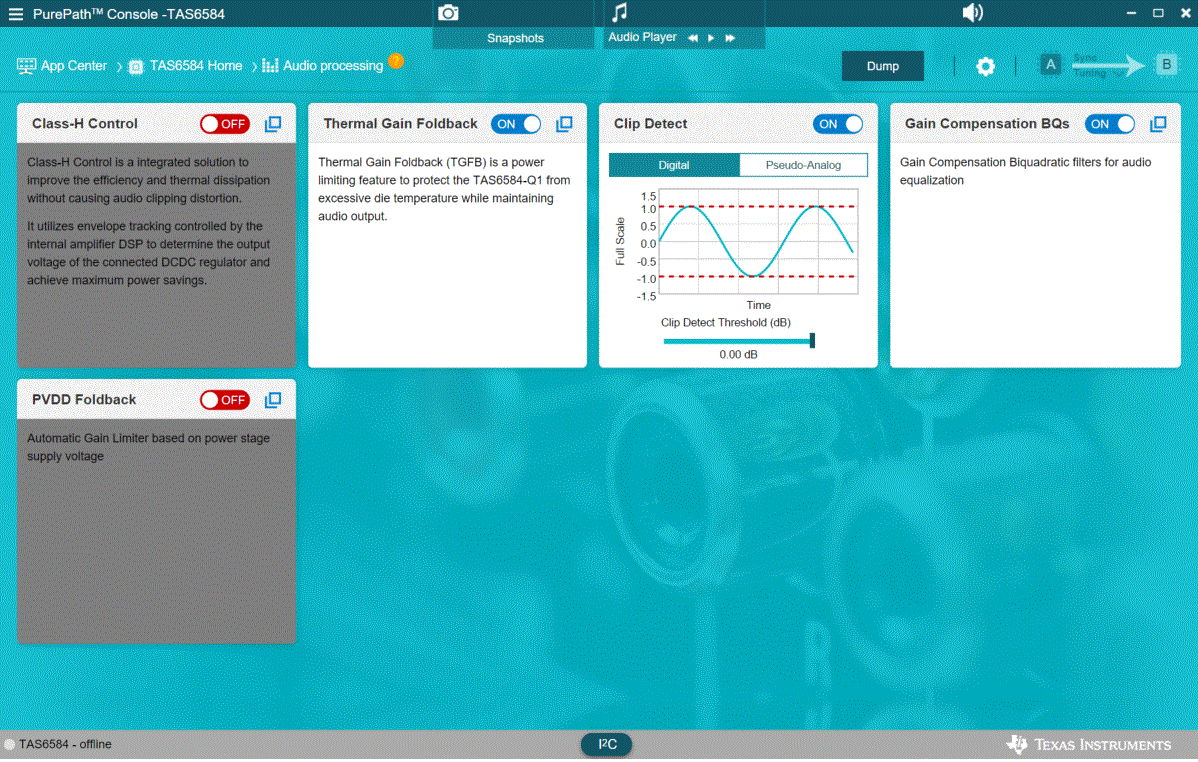

點擊 Home 窗口中的 Audio Processing Options 框，將 Gain Compensation BQs 切換為 On（請參閱圖 6-1）。

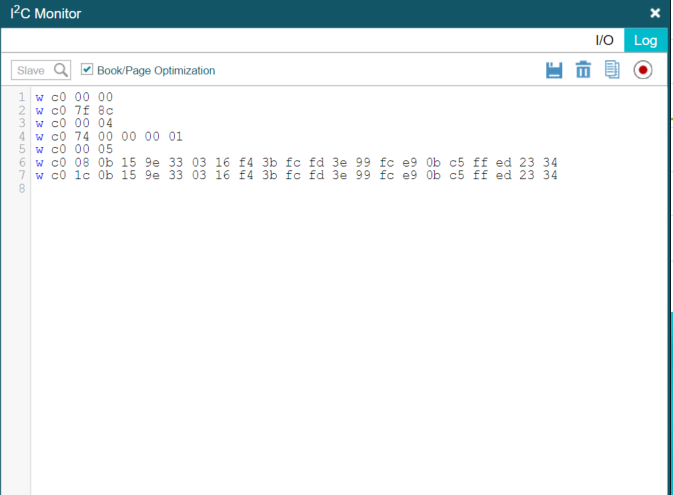

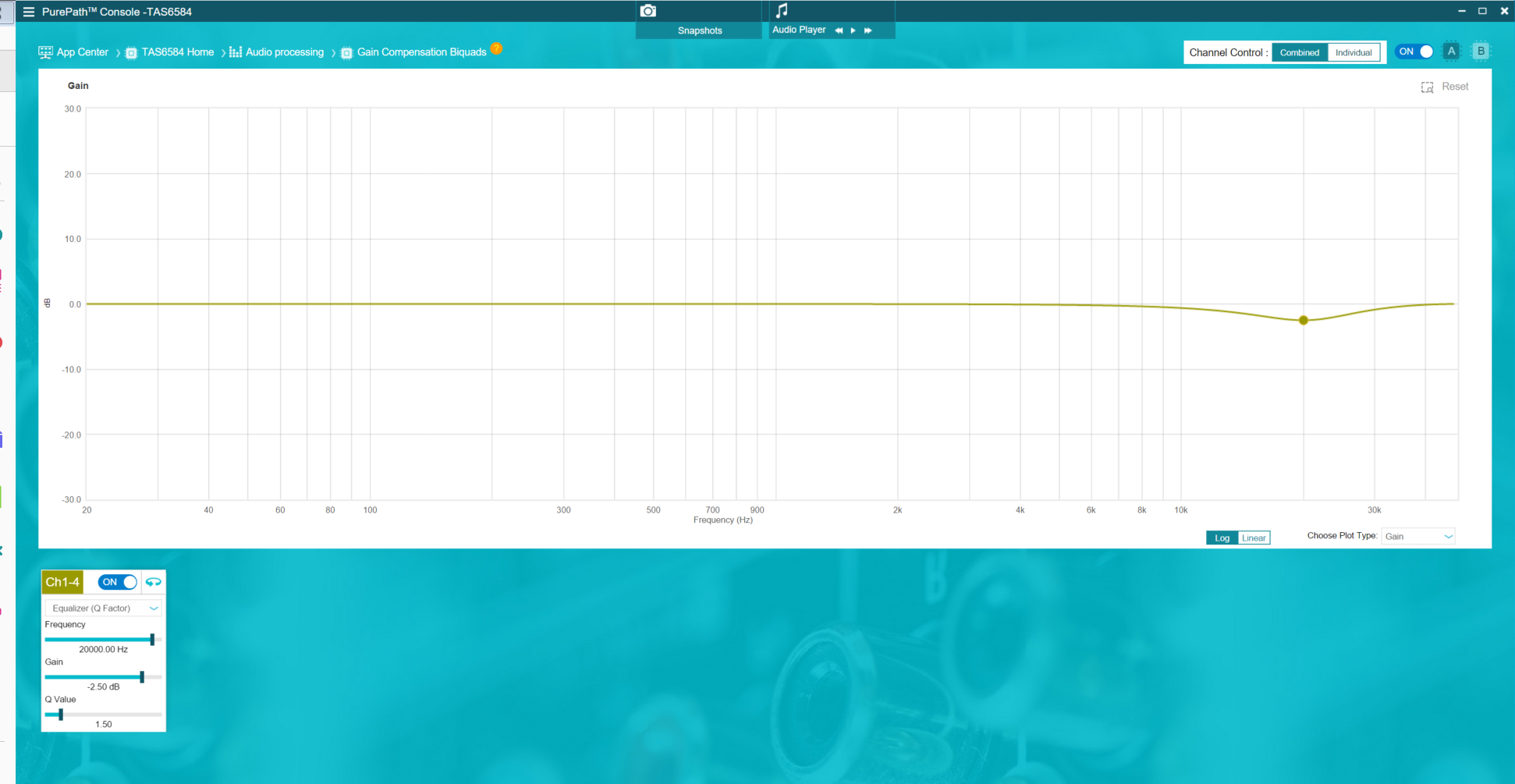

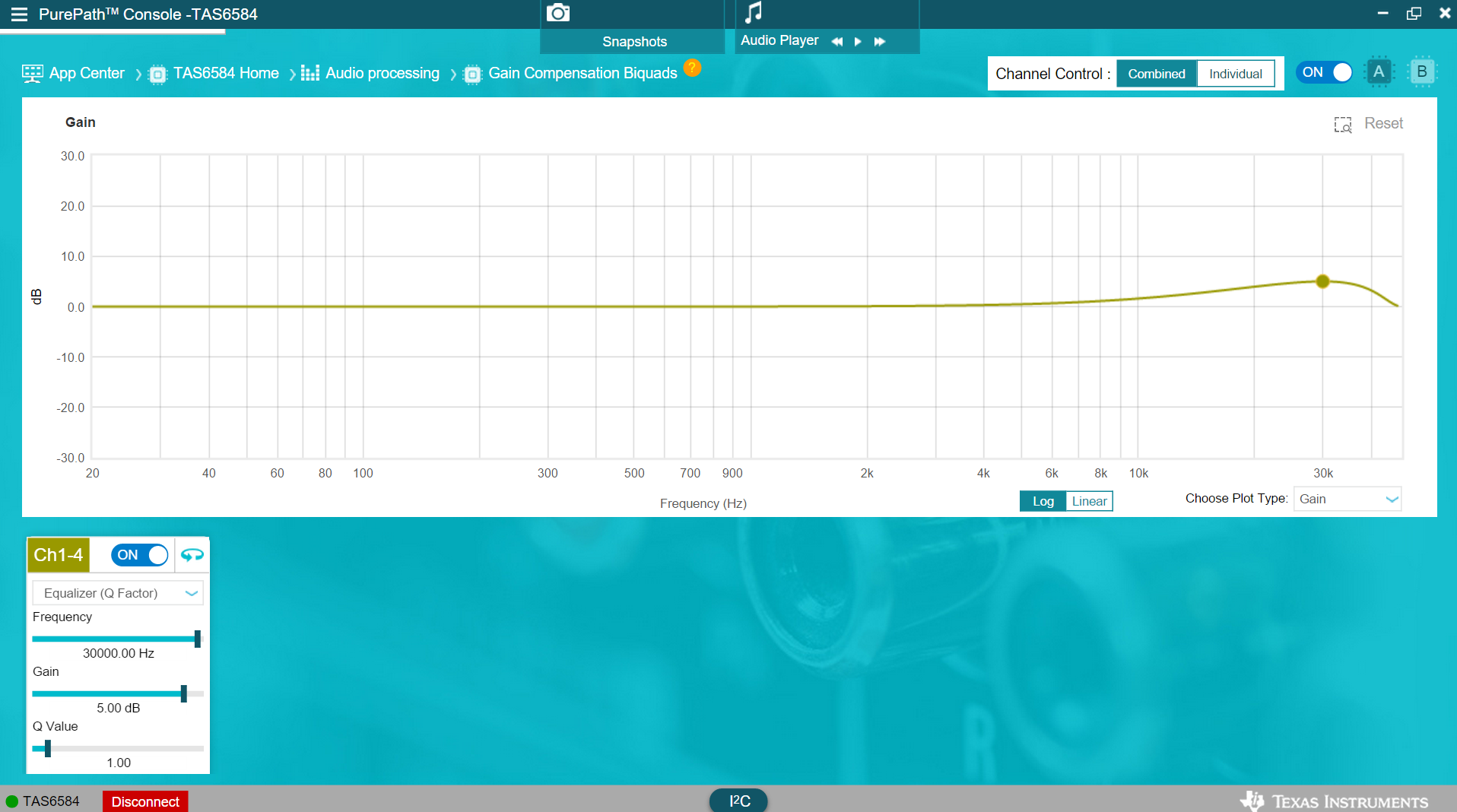

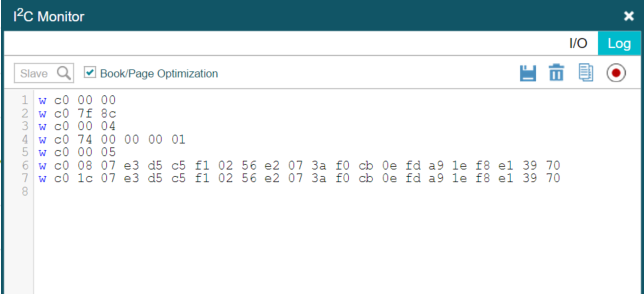

在 Gain Compensation Biquads 頁面上，選擇 Combined 選項時，所有通道均由相同的設置來控制。每個通道還可以通過 Individual 選項進行單獨配置。點擊通道的開關滑塊上的 ON 可以打開均衡器進程（Q 因子）。可以使用 I2C Monitor 窗口（點擊圖 6-2 中下部的 I2C 按鈕）來記錄均衡器的集成 DSP 寄存器設置。圖 6-2 和圖 6-3 是 圖 2-3（2Ω 負載，使用 LC 濾波器 VAM1009AA-100MM/1μF + 1μH/0.22μF）調優均衡器設置的示例。圖 6-4 和圖 6-5 是 圖 2-4（8Ω 負載，使用 LC 濾波器 VAM1009AA-100MM + 2.2μF）調優均衡器設置的示例。
