5 使用 UCC28064A 實現自適應電流控制 PFC

需在交流低線路電壓和滿負載條件下才能實現自適應 PFC 性能，為此，必須降低視在 OCP 電平。首先，在低壓線路和最大負載條件下，設置視在 OCP 電平以限制峰值電流，以至于無法保持正常的 Vout。低于調節設定點的 VOUT 可以驅動 VCOMP 達到最大導通時間，但 OCP 電平可以阻止 Vout 調節。當 Vout 降至目標閾值（本例中為 353V）時，比較器會進一步降低視在 OCP 電平，并且 OCP 狀態鎖定，直到負載減輕或 Vin 上升。

之后，與恒定導通時間控制相反，當開關頻率降低時，電流在整個線路周期內流向 OCP 電平，并且電感器電流波形會從正弦波包絡更改為梯形包絡。

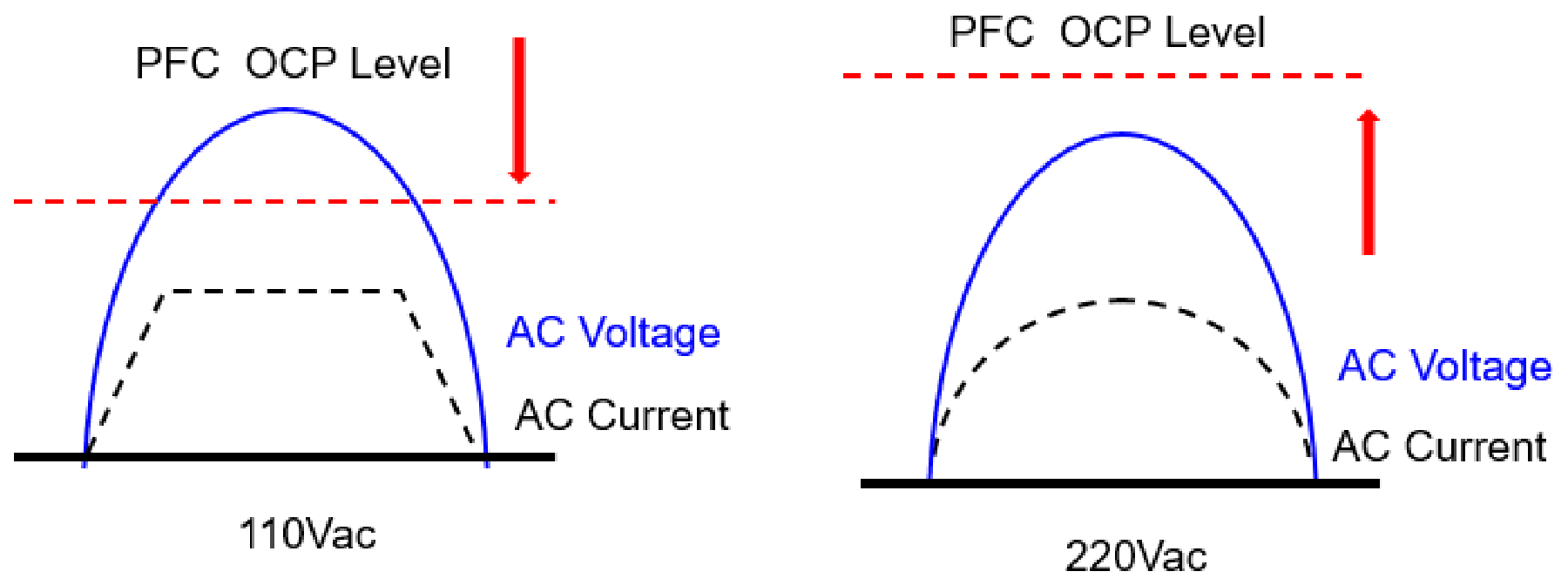

圖 5-1 通過 OCP 電平實現自適應 PFC 設計的概念

配置自適應電流限制外部電路（如圖 5-2 所示），以便根據 PFC 輸出電壓調整電流限制電平。

以下列表詳細介紹了采用 UCC28064A 的外部電路的工作機制。

使用 UCC28064A 的 CS 引腳參數，將 CS 電壓電平從 -0.2V 調節到 -0.162V，并在 OCP 運行期間限制輸出功率。為此，外部電路配置如下。

1. R6 和 R7 為比較器 (-) 輸入設置 12V 的基準電壓。R8 和 R9 構成一個分壓器，用于將 V_PFCOUT 閾值設置為約 353V。
2. 在較高輸入電壓或較低負載條件下，PFC 輸出電壓可以保持穩定，而比較器輸出為高電平，從而使 Q1 保持導通。
3. 當 Q1 導通時，R5 接地，而 R2 和 R4 在 Rsense 上構成一個 3kR/4kR 分壓器，可將施加到 CS 輸入端的電流檢測電壓降低 ?。-0.2V 的內部 CS 閾值不會改變，因此 Rsense 峰值電壓必須超過 -0.267V 才能觸發 OCP。
4. 在低壓線路和最大負載條件下，選擇 Rsense 的值，使峰值電壓能夠觸發 OCP，而峰值電感器電流不足以維持穩壓。當 V_PFCOUT 降至 353V 閾值以下時，比較器輸出變?yōu)榈碗娖讲㈥P(guān)斷 Q1。
5. 當 Q1 關斷時，R5 與 R4 串聯，R2 和 (R4+R5) 分壓器在 Rsense 上構成 13kR/14kR 分壓器，從而將施加到 CS 輸入端的電流檢測電壓降低 13/14。-0.2V 的內部 CS 閾值不會改變，因此 Rsense 峰值電壓必須超過 -0.215V 才能觸發 OCP。這一變化為 0.215/0.267 = 0.808，有效地將內部的 -0.2V OCP 閾值更改為 -0.162V。這產生了一個有效的遲滯，可以進一步降低電感器的峰值電流，從而確保 V_PFCOUT 保持在 353V 以下。
6. 當輸入電壓上升或負載降低時，受 OCP 限制的電流可能允許 V_PFCOUT 上升到 353V 以上，并且比較器再次驅動 Q1 導通，而視在 OCP 限制升回正常狀態。
7. R1 和 C1 僅用于噪聲濾波，而不影響 OCP 閾值。盡管沒有人清楚 R3 的具體作用，但由于該值足夠高，因此不會影響 OCP 閾值。

圖 5-2 使用 UCC28064A 實現自適應電流限制的外部電路
