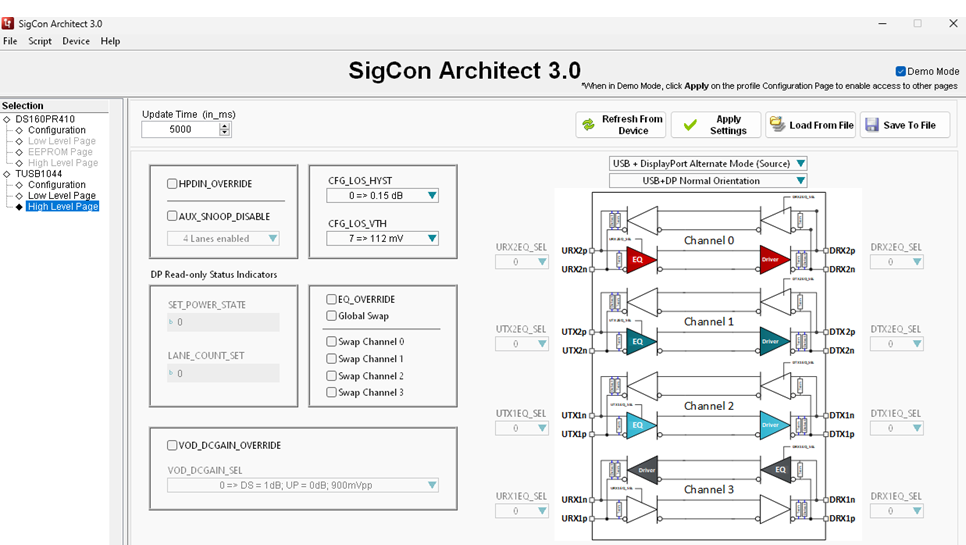

3 頂層頁面

TUSB1044 轉接驅動器具有一個連續時間線性均衡器 (CTLE)，它運用高頻增強和低頻衰減功能來幫助均衡無源通道的頻率制約型插入損耗。

此頁面用于根據特定應用的需要，快速輕松地調整 EQ 設置。有關該特性的進一步說明，請參閱數據表。

“High Level Page”還包含一個器件狀態頁面，其中顯示哪些通道正在檢測信號。

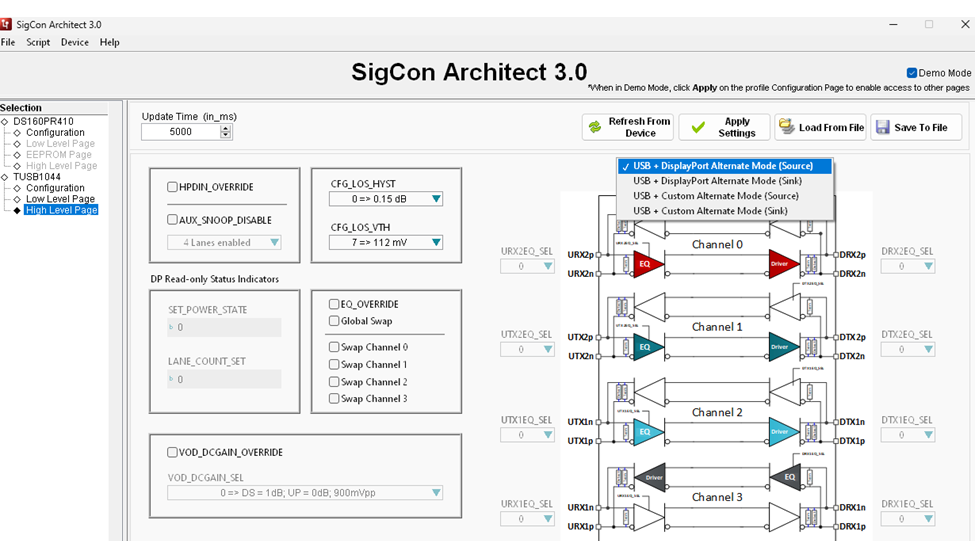

1. 從菜單中選擇正確的應用模式。

   有四種模式可供選擇：

   • USB + DisplayPort Alternate Mode (Source)
   • USB + DisplayPort Alternate Mode (Sink)
   • USB + Custom Alternate Mode (Source)
   • USB + Custom Alternate Mode (Sink)

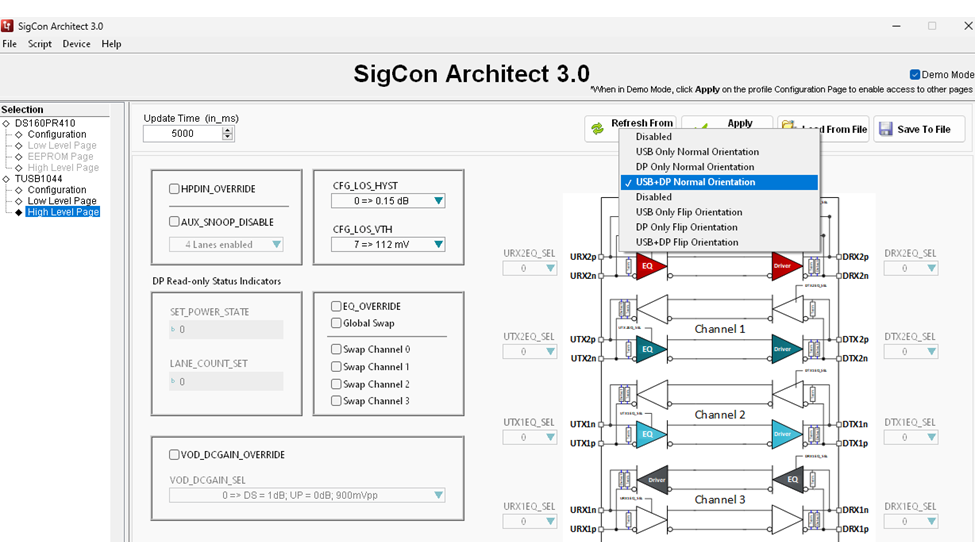

2. 選擇正常方向或翻轉方向。

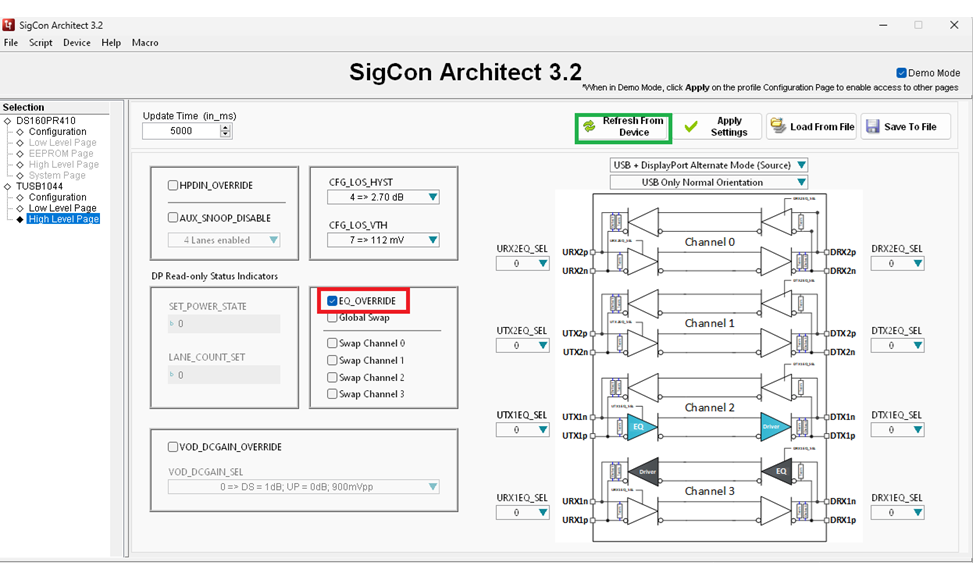

3. 選中 EQ_OVERRIDE 復選框，并點擊 Refresh From Device 按鈕。然后，您可以更改所需通道的 EQ 設置。

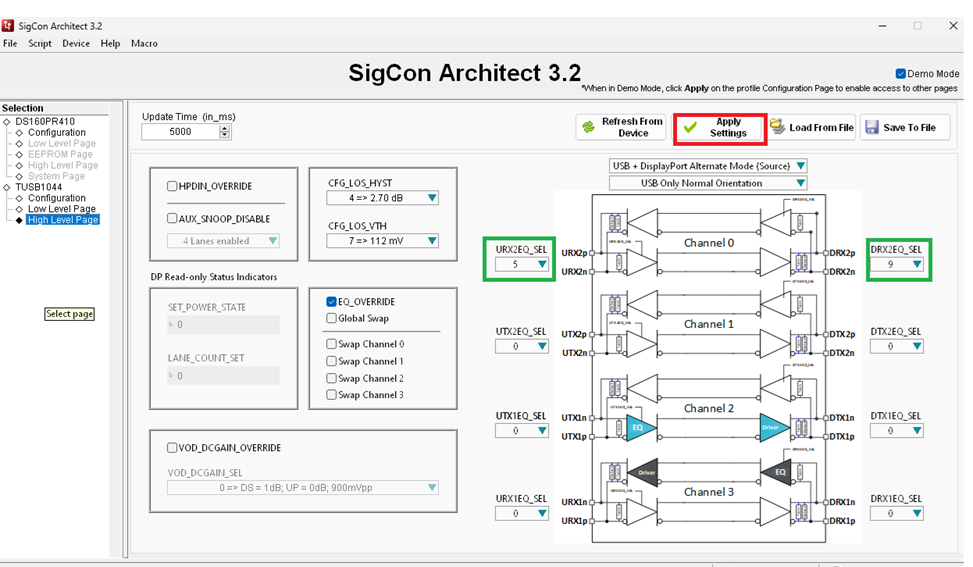

4. 更改 EQ 設置后，點擊 Apply Setting 按鈕以更新寄存器的 EQ 設置。

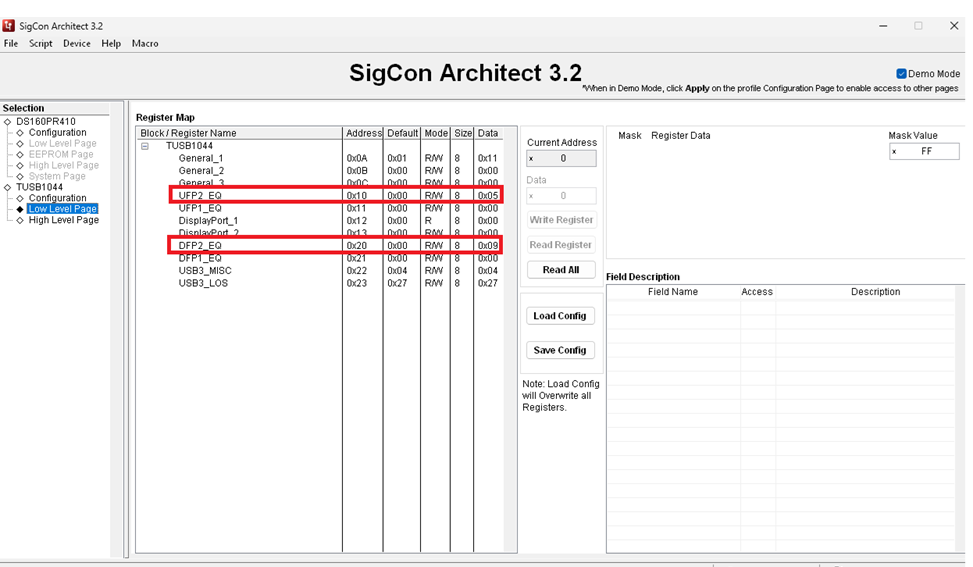

5. 返回到“Low Level Page”，查看更新后的寄存器。

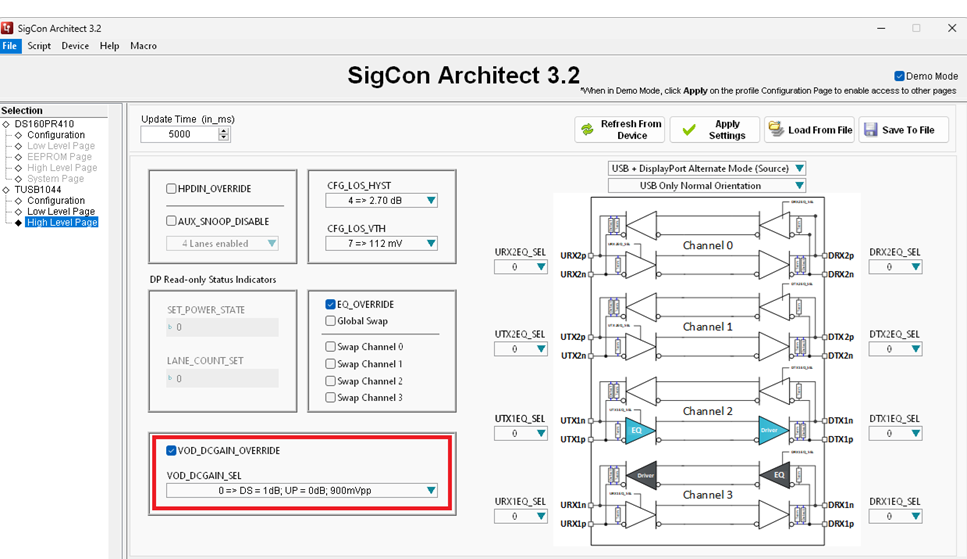

6. 選中 VOD_DCGAIN_OVERRIDE 復選框，并在下拉列表中選擇一個直流增益設置。
