設計說明

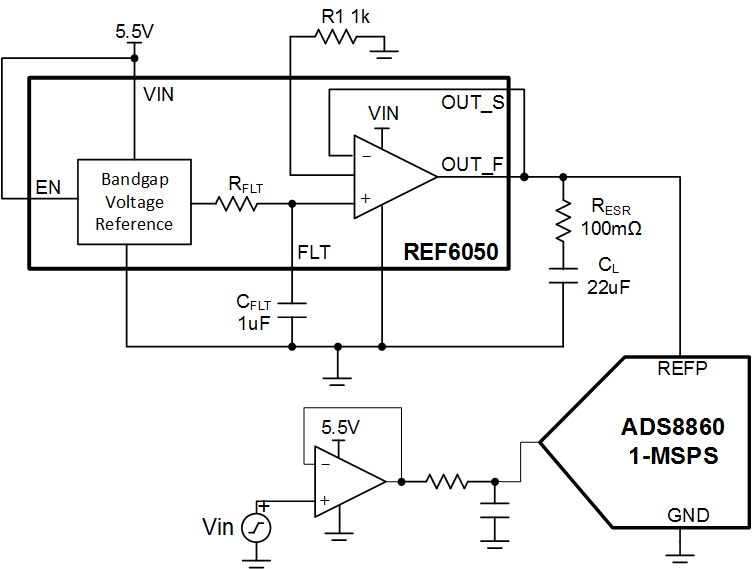

本電路文檔介紹了如何使用 REF6050（REF60xx 系列）電壓基準來直接驅動開關電容 ADC 基準輸入引腳。許多不同類型的數據轉換器上的基準輸入引腳都具有一個開關電容器電路，這會產生顯著的瞬態電流要求。由于電壓基準必須穩定至恒定的精確電壓，因此這些瞬態可能對 ADC 精度產生重大影響。為了響應 ADC 基準輸入的瞬態，電壓基準需要寬帶寬緩沖器。REF60xx 系列電壓基準集成了一個寬帶寬緩沖器。該參考設計將展示 ADC 性能的測量結果，以比較低帶寬基準與寬帶寬 REF6050 之間的差異。本文檔還介紹了驅動 ADC 基準輸入的替代選項。

規格

設計說明

1. 該電路可應用于許多不同的數據轉換器。請參閱數據表，以確定是否需要寬帶寬緩沖器。對于具有開關電容器輸入的器件，REF60xx 系列基準是一個不錯的選擇，因?yàn)樗蓪拵捑彌_器。對于具有集成寬帶寬緩沖器的數據轉換器，基準帶寬并不重要；因此，請考慮其他參數，例如基準噪聲和漂移。
2. 有關濾波電容器的選擇，請參閱 REF60xx (REF6050) 具有集成 ADC 驅動器緩沖器的高精度電壓基準 數據表。通常，選擇較大的電容器有助于更大程度地降低噪聲。此外，基準穩定性會受到電容器等效串聯電阻 (ESR) 的影響。
3. TI 高精度實驗室 - ADC 視頻培訓的驅動 SAR ADC 上的基準輸入 視頻系列中詳細介紹了基準驅動相關主題。此參考設計中所示的測量結果可以使用 TI 高精度實驗室 SAR ADC 評估模塊性能演示套件 (PDK) 進行重現。

基準內部的寬帶寬緩沖器

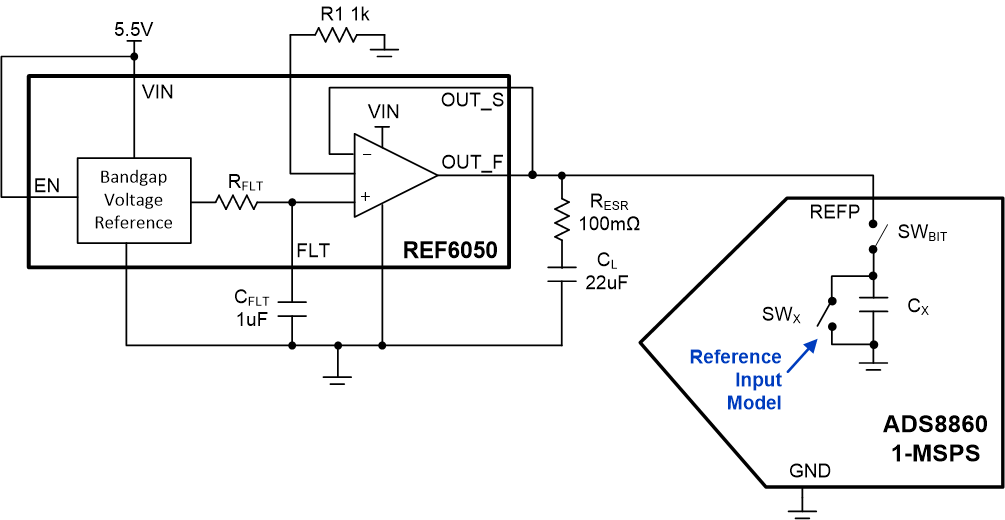

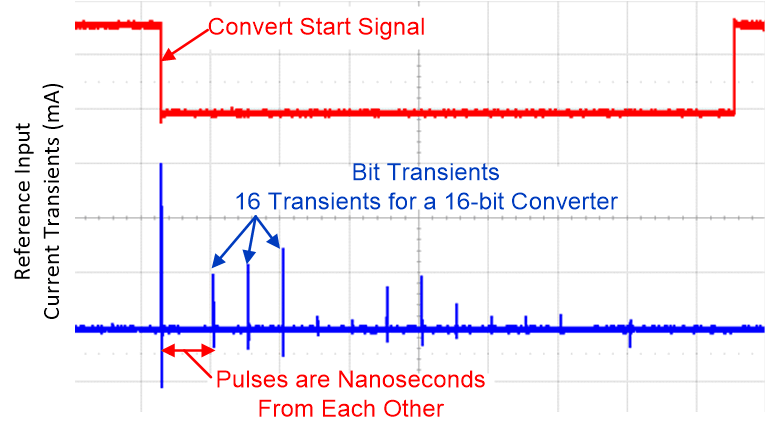

許多不同的數據轉換器都具有開關電容器基準輸入。下圖展示了此輸入的一個簡化模型。該模型適用于傳統的 SAR ADC，但某些 Δ-Σ 轉換器也存在類似的模型。在本例中，電容 C_x 通過 SW_BIT 連接并斷開外部基準。該電容器在斷開連接后，通過 SW_x 進行復位。對于 N 位轉換器，此過程會重復 N 次。這在每次電容器連接到基準時都會產生較大的瞬態輸入電流。瞬態幅度可能為毫安級，而瞬態之間的時間間隔為納秒級。C_x 的值在轉換周期內會不斷變化，因此瞬態幅度會發生變化（請參閱下面的基準輸入圖）。為了獲得精確的轉換結果，基準電壓必須能夠快速響應這些瞬態。因此，該基準需要寬帶寬緩沖器來實現超高精度。大多數基準都具有內部低帶寬緩沖器，這可能不足以實現出色性能。REF6050 包含一個內部寬帶寬緩沖器，該緩沖器能夠響應大多數具有開關電容器基準輸入的 ADC 上的瞬態。

ADC 內部的寬帶寬緩沖器

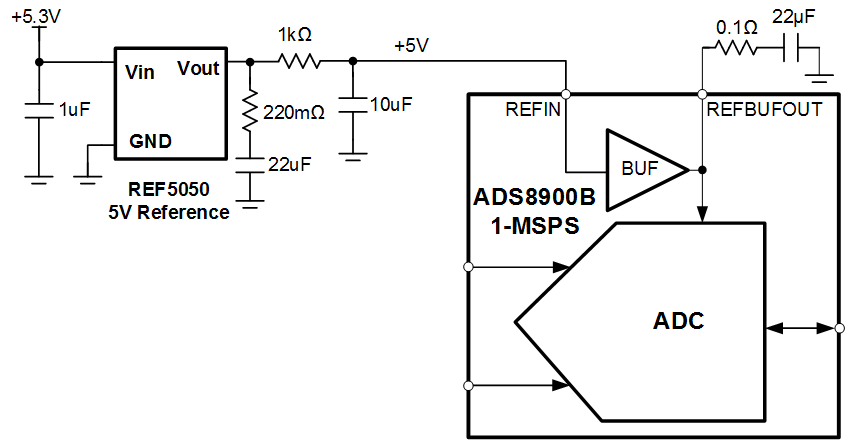

部分?jǐn)?shù)據轉換器具有內部寬帶寬緩沖器，旨在驅動開關電容器基準輸入。此緩沖器的輸入為高阻抗，因此該基準不需要寬帶寬輸出。ADS8900B 和 ADS8168 器件是集成寬帶寬基準緩沖器的數據轉換器示例。

基準和 ADC 之間的分立式寬帶寬緩沖器

對于需要緩沖器的器件，可以構建分立式基準緩沖器，而不是使用具有集成緩沖器的器件（例如 REF6050）。以下電路展示了 ADS9110EVM-PDK 中使用的分立式緩沖器：該電路是一個復合放大器，因?yàn)樗Y(jié)合了兩個放大器來形成一個兼具兩者優點的電路。OPA378 具有超低失調電壓，并且 OPA625 可以響應快速瞬態。

具有和不具有基準緩沖器時失真與采樣速率之間的關系

下圖比較了具有和不具有寬帶寬基準緩沖器時 ADC 的失真。請注意，在高采樣速率條件下，具有寬帶寬緩沖器的 ADC 具有明顯更高的 THD 性能。在低采樣速率條件下，緩沖器不太重要，因?yàn)榛鶞?zhǔn)有很長的時間來從基準瞬態中恢復。

1MSPS 條件下具有和不具有基準緩沖器時的 FFT

以下各圖顯示了在最大采樣速率 (1MSPS) 條件下具有和不具有寬帶寬基準緩沖器時的 FFT。圖形表明，在沒有寬帶寬緩沖器的情況下，ADC 的諧波失真明顯更大。

具有和不具有基準緩沖器時基準穩定時間與采樣速率間的關系

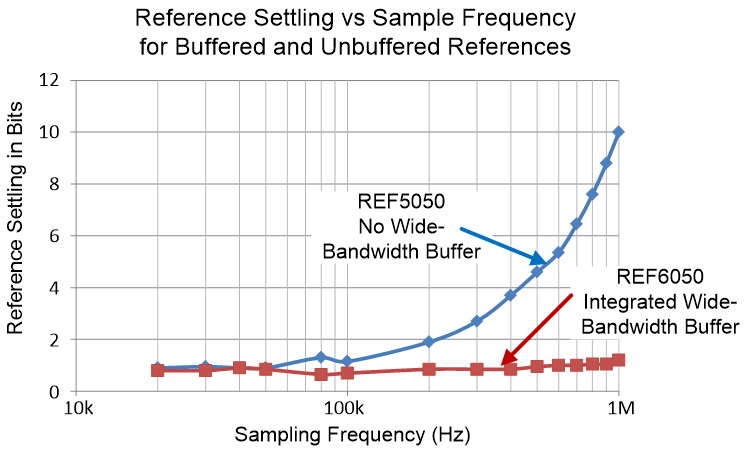

下圖比較了在具有和不具有寬帶寬基準緩沖器時的 ADC 直流信號穩定性能。穩定性能表示一次 ADC 轉換后數字化結果中的誤差。在后續轉換中，對于恒定的直流輸入，ADC 穩定誤差會降低。穩定性能在多路復用系統中非常重要，因?yàn)樗梢院芎玫毓浪汩_(kāi)關通道時的誤差類型。請注意，在高采樣速率條件下，具有寬帶寬緩沖器的 ADC 具有明顯更高的穩定性能。在低采樣速率條件下，緩沖器不太重要，因?yàn)榛鶞?zhǔn)有很長的時間來從基準瞬態中恢復。

具有和不具有基準緩沖器時基準穩定與時間之間的關系

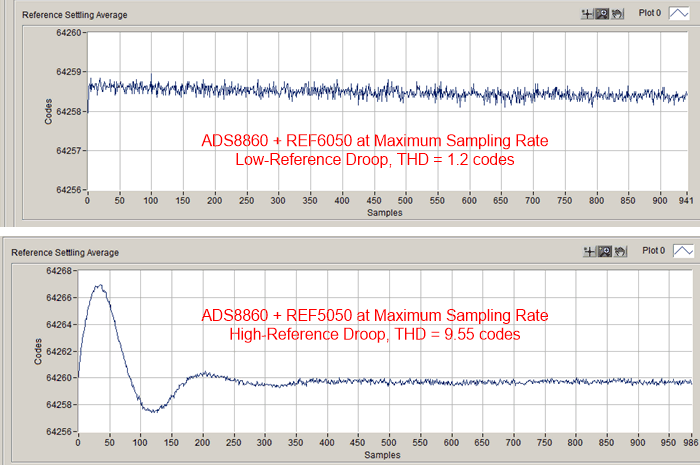

下圖顯示了施加直流信號時最大采樣速率條件下基準穩定與時間之間的關系。請注意，對于不具有緩沖器的基準，信號具有 9.55 個代碼的顯著瞬態穩定誤差。該誤差需要大約 300 個樣本才能完全穩定。

設計中采用的器件
