圖 4-4 顯示了如何在 IBB 轉換器的輸入和輸出側放置電容器。輸入電容器 C_IN 用于為轉換器提供低阻抗輸入電壓源。低等效串聯電阻 (ESR) X5R 或 X7R 陶瓷電容器非常適合輸入電壓濾波，可更大限度減少對其他電路的干擾。如圖 3-3 所示，PMP23333 在 V_IN 到地（系統地，而不是 -V_OUT）之間使用 3 個 10μF 陶瓷電容器（C2、C3、C4）。請注意，C1 僅用于驗證。為了實現更好的輸入電壓濾波，可以無任何限制地增加 C_IN 電容器值。

圖 4-4 采用額外電容器 C_IO、C_{IO_HF} 的反相降壓/升壓拓撲

對于 IBB 拓撲來說，放置新的旁路電容器 C_IO、C_{IO_HF} 非常重要，這樣可以為內部柵極驅動器提供低阻抗源。可以在 V_IN 到 -V_OUT 之間連接 C_IO、C_{IO_HF}。因此，這些電容器必須根據 V_IN 和 -V_OUT 之間的電壓差適當調整大小。可以根據降壓轉換器數據表中的輸入電容建議來選擇旁路電容 C_IO、C_{IO_HF}。這些旁路電容器可提供從 V_IN 到 -V_OUT 的交流路徑。當 V_IN 施加到電路時，從 V_IN 到 -V_OUT 的電容器上的這個 dV/dt 會產生一個必須返回到地的電流（輸入電源回路），才能完成循環。

PMP23333 使用 2 x 2.2uF、2 x 220nF（C12 至 C15）作為輸入旁路電容器。如圖 4-5 至圖 4-10 所示，安裝旁路電容器可以減少輸入和輸出電壓紋波并改善瞬態響應。如果沒有旁路電容器，轉換器就無法濾除 PMP2333 設計中約 400kHz 的開關噪聲。此外，還會導致瞬態性能變差，從而影響系統。因此，安裝正確的 C_IO、C_{IO_HF} 可以通過優化減小 C_IN、C_OUT 的大小。

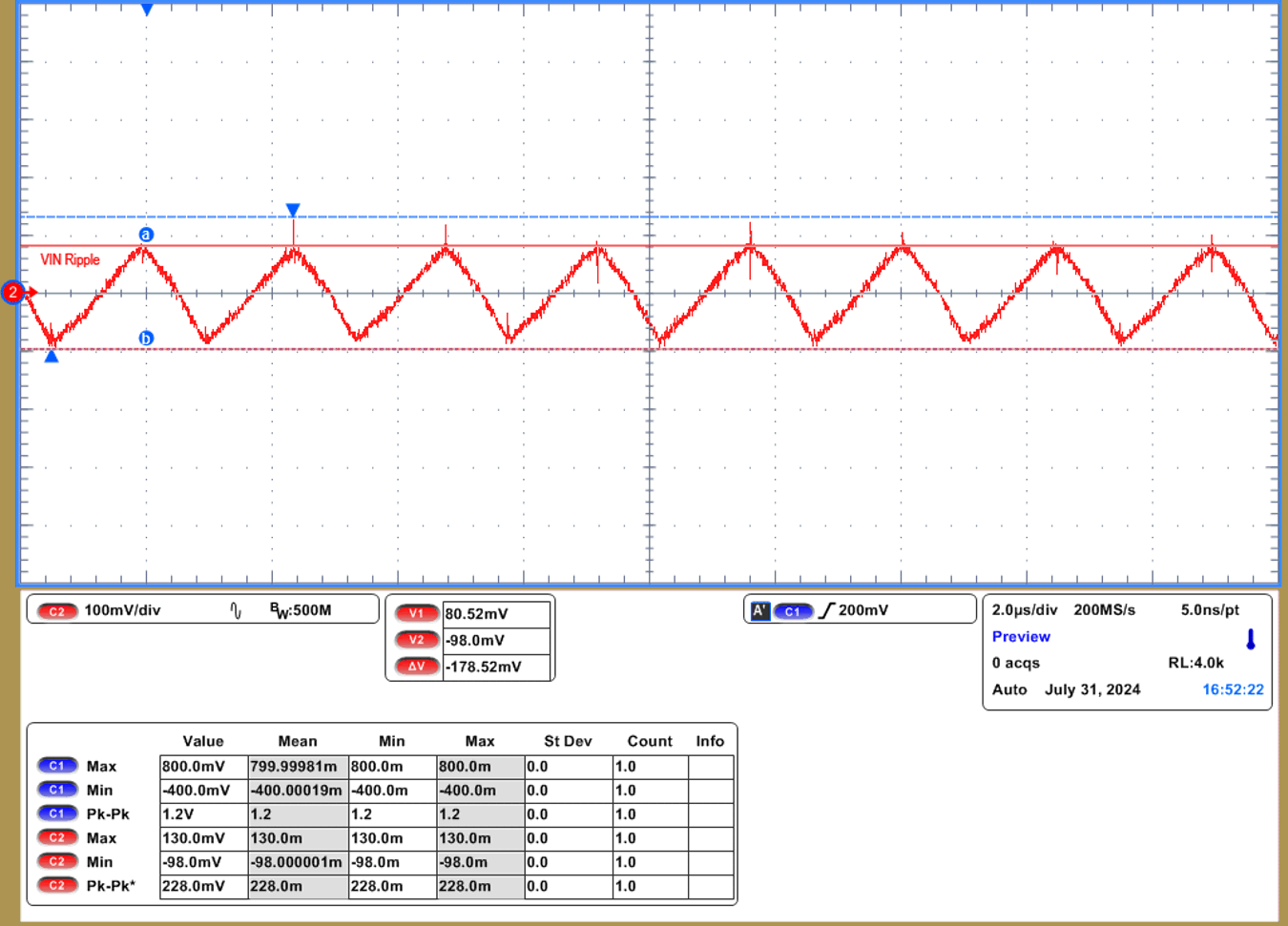

圖 4-5 具有 C12 - C15 時的 V_IN 紋波波形

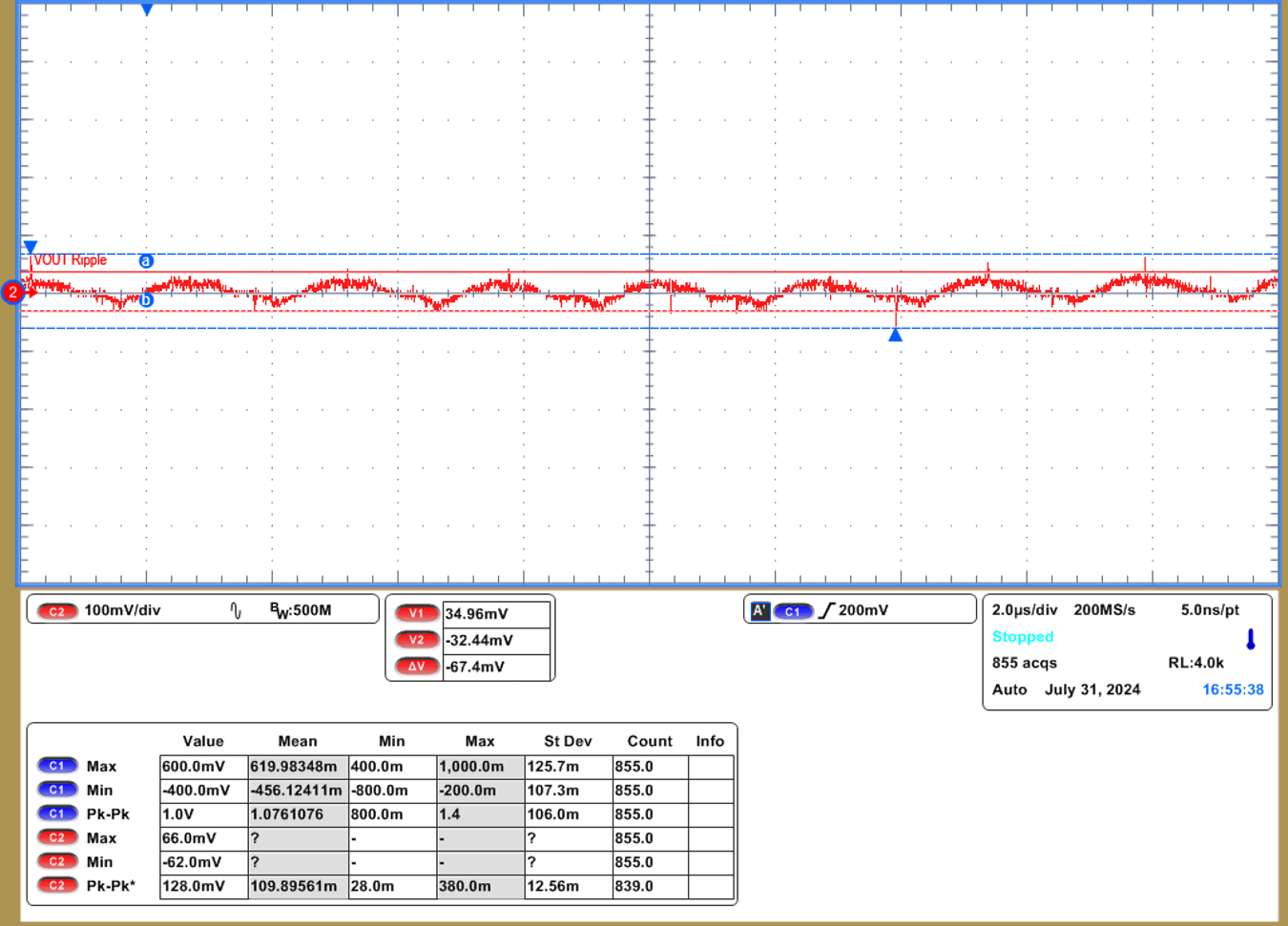

圖 4-7 具有 C12 - C15 時的 V_OUT 紋波波形

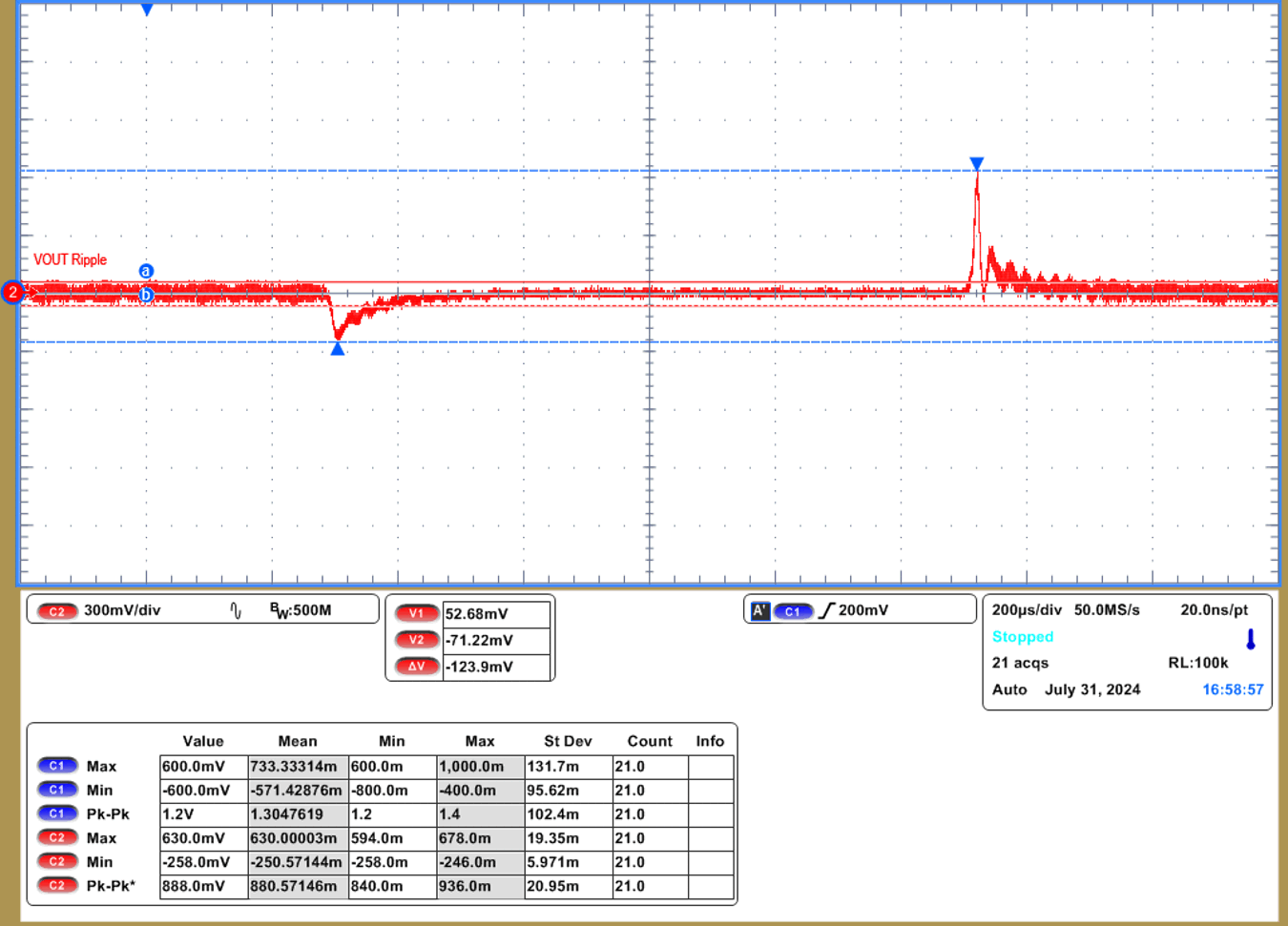

圖 4-9 具有 C12 - C15 時的 V_OUT 瞬態波形（0A 至 2.7A）

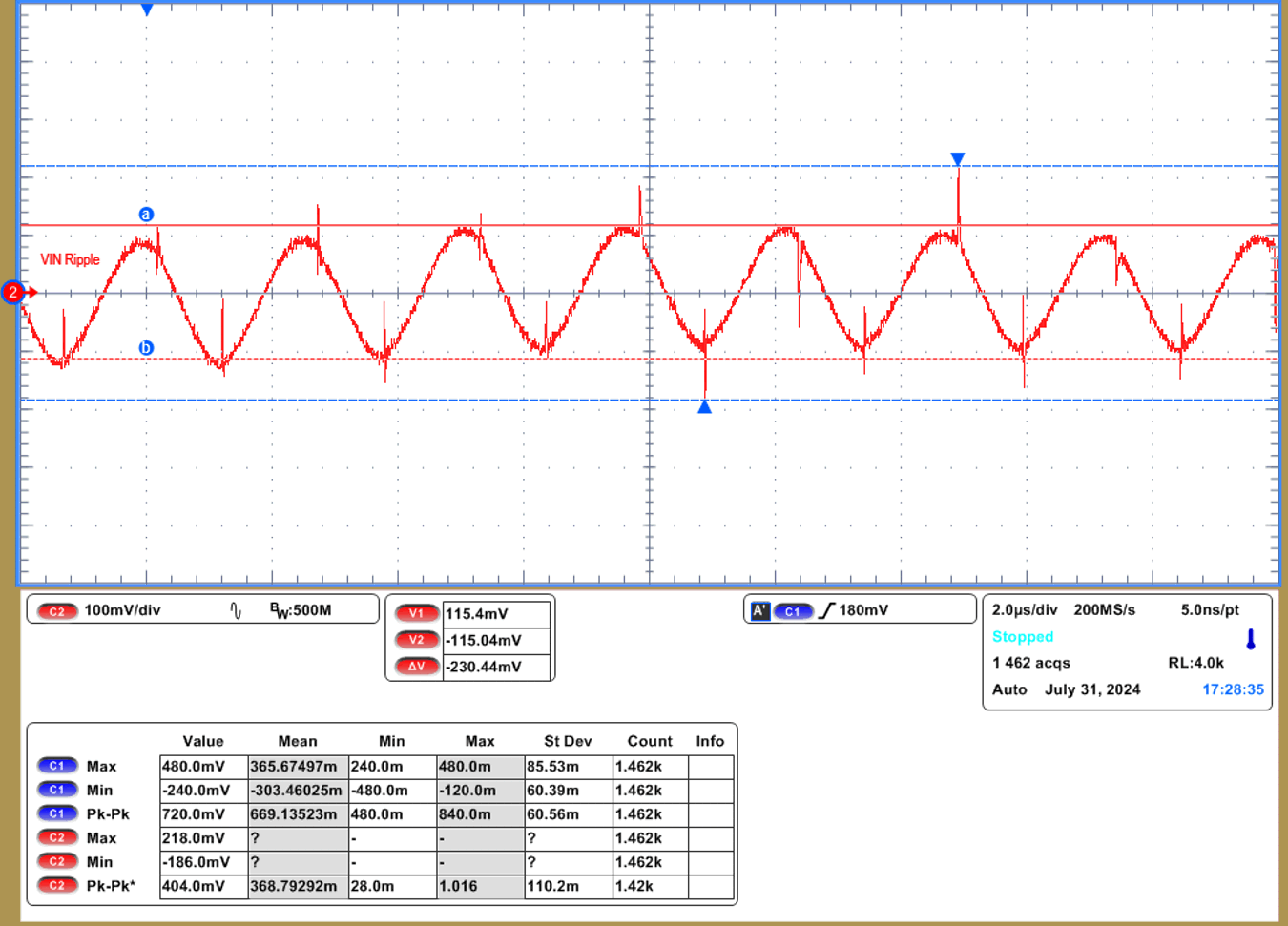

圖 4-6 沒有 C12 - C15 時的 V_IN 紋波波形

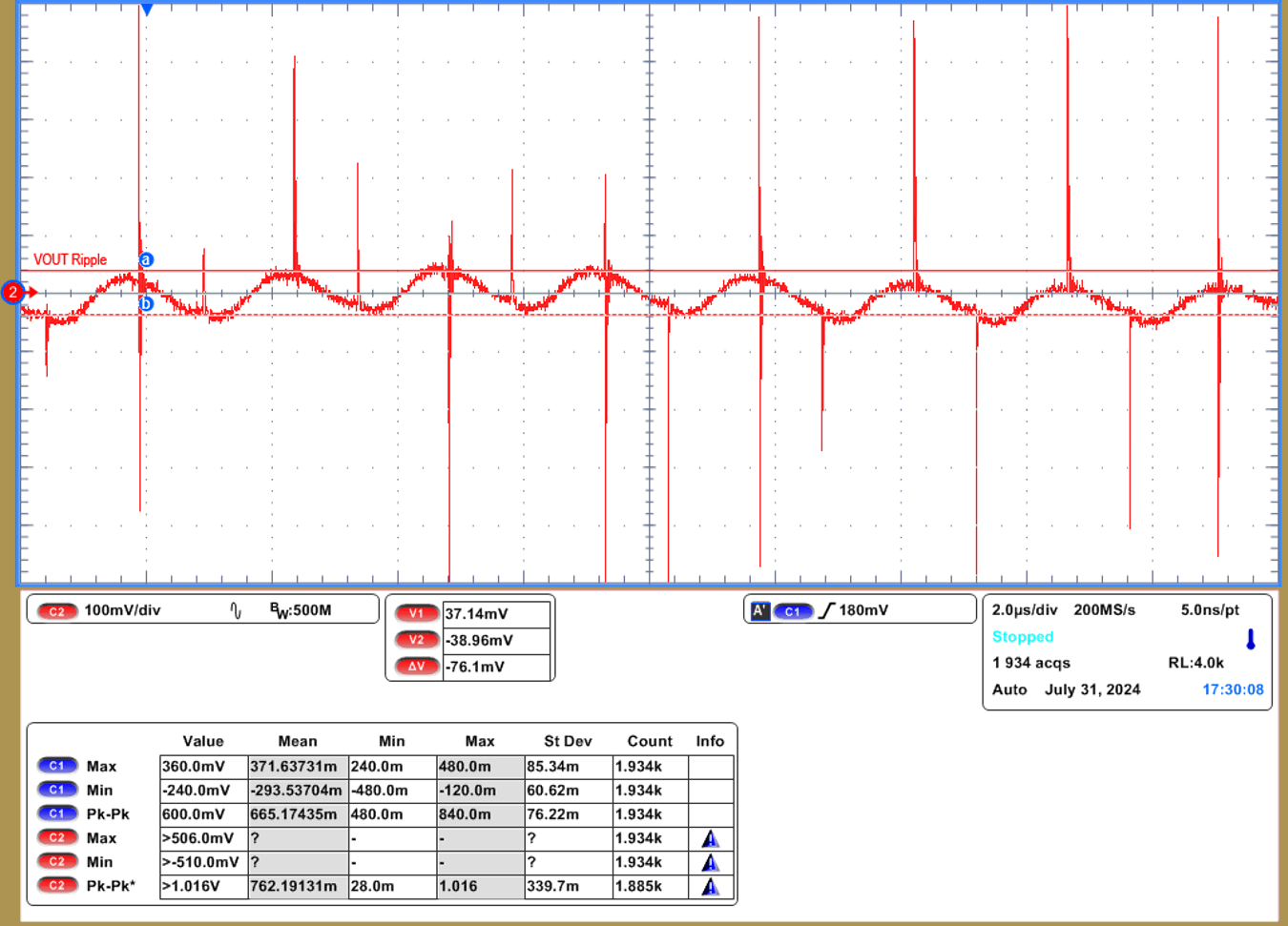

圖 4-8 沒有 C12 - C15 時的 V_OUT 紋波波形

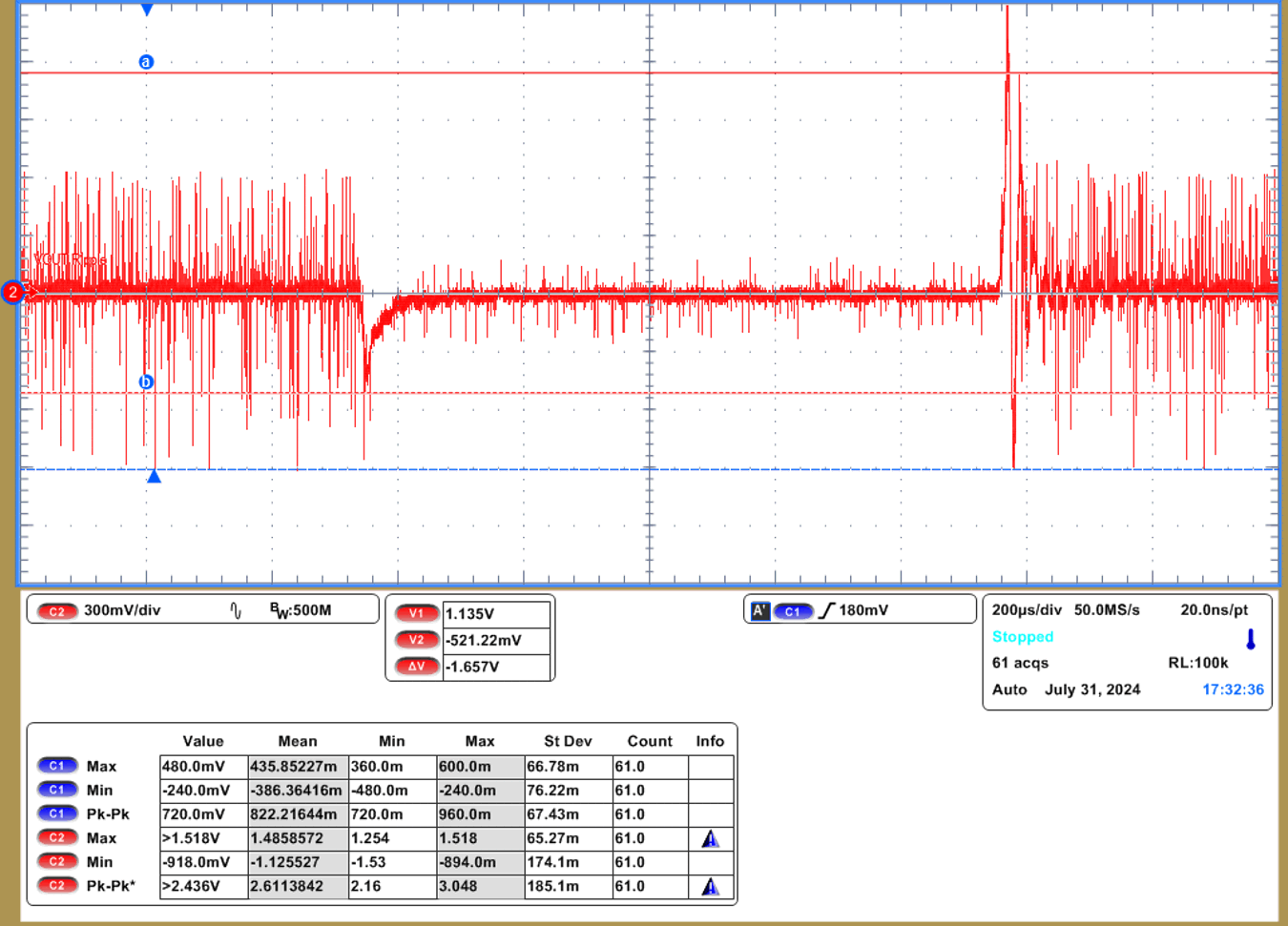

圖 4-10 沒有 C12 - C15 時的 V_OUT 瞬態波形（0A 至 2.7A）

在 IBB 轉換器中，輸出電流是不連續的。當電感器中儲存的能量增加時，輸出電容器在導通期間為負載供應能量。在關斷期間，電感器向負載和輸出電容器輸送能量。輸出電容也可以遵循降壓轉換器數據表中的建議。PMP23333 使用 5 x 22uF。輸出電容可以根據輸出紋波和瞬態要求增加或減少。
