3 菊花鏈模式

TMUXS7614D 的一項獨特功能是可以進入菊花鏈模式，該模式允許在一個鏈中連接多個器件，以及發送 SPI 信號來打開和關閉所選的單個開關。用戶可以發送和傳遞單個 SPI 信號，以控制整個多路復用器系統中的所有通道。

TMUXS7614D 器件具有八個獨立的 SPST（單極單投）開關，這些開關通過 SPI 進行控制。由于其無需任何外部元件即可運行，因此布局非常簡單。這是因為此器件中集成了用于 VDD、VSS 和 VL 的 0.1μF 去耦電容器。在菊花鏈模式下，多個 TMUXS7614D 器件連接在一起，并且可以相互獨立控制。這意味著可以根據發送到多路復用器的 SPI 命令，單獨控制每個多路復用器上的每個通道。如圖 3-1 所示，三個器件位于三個不同的 EVM 板上，它們以菊花鏈形式連接并使用 SPI 信號相互通信。請注意鏈上的最后一個器件（器件 3）如何與 MCU 進行通信。

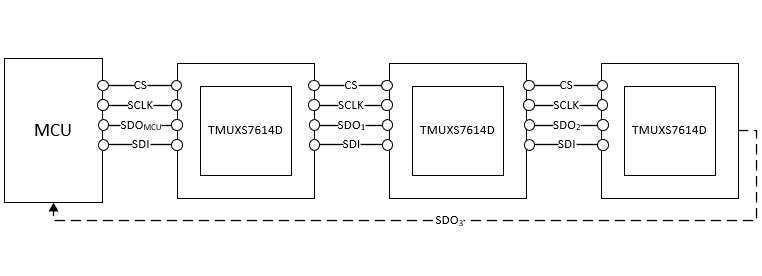

圖 3-1 TMUXS7614D 在菊花鏈模式下使用 MCU 發送的 SPI 信號進行通信
