為了確認仿真結果的結論，我們設計了一個采用多種布線方案的負載板。該負載板從板載 LVCMOS 振蕩器扇出時鐘輸出，以使用具有不同布線長度的拆分線路和星型線路拓?fù)溥M(jìn)行負載。負載板包含以下布線配置：

1. 2 英寸單布線，含 1 個過孔
2. 2 英寸單布線，含 2 個過孔
3. 1 英寸單布線，無過孔
4. 2 英寸單布線，無過孔
5. 2 英寸布線扇出至 2 個負載，在驅動器附近拆分（拆分線路拓?fù)洌?/li>
6. 2 英寸布線扇出至 2 個負載，在負載附近拆分（星型線路拓?fù)洌?/li>
7. 2 英寸布線扇出至 3 個負載，在驅動器附近拆分（拆分線路拓?fù)洌?/li>
8. 2 英寸布線扇出至 3 個負載，在負載附近拆分（星型線路拓?fù)洌?/li>
9. 1.5 英寸布線扇出至 3 個負載，在負載附近拆分（星型線路拓?fù)洌?/li>
10. 1.6 英寸布線扇出至 4 個負載，在負載附近拆分（星型線路拓?fù)洌?/li>

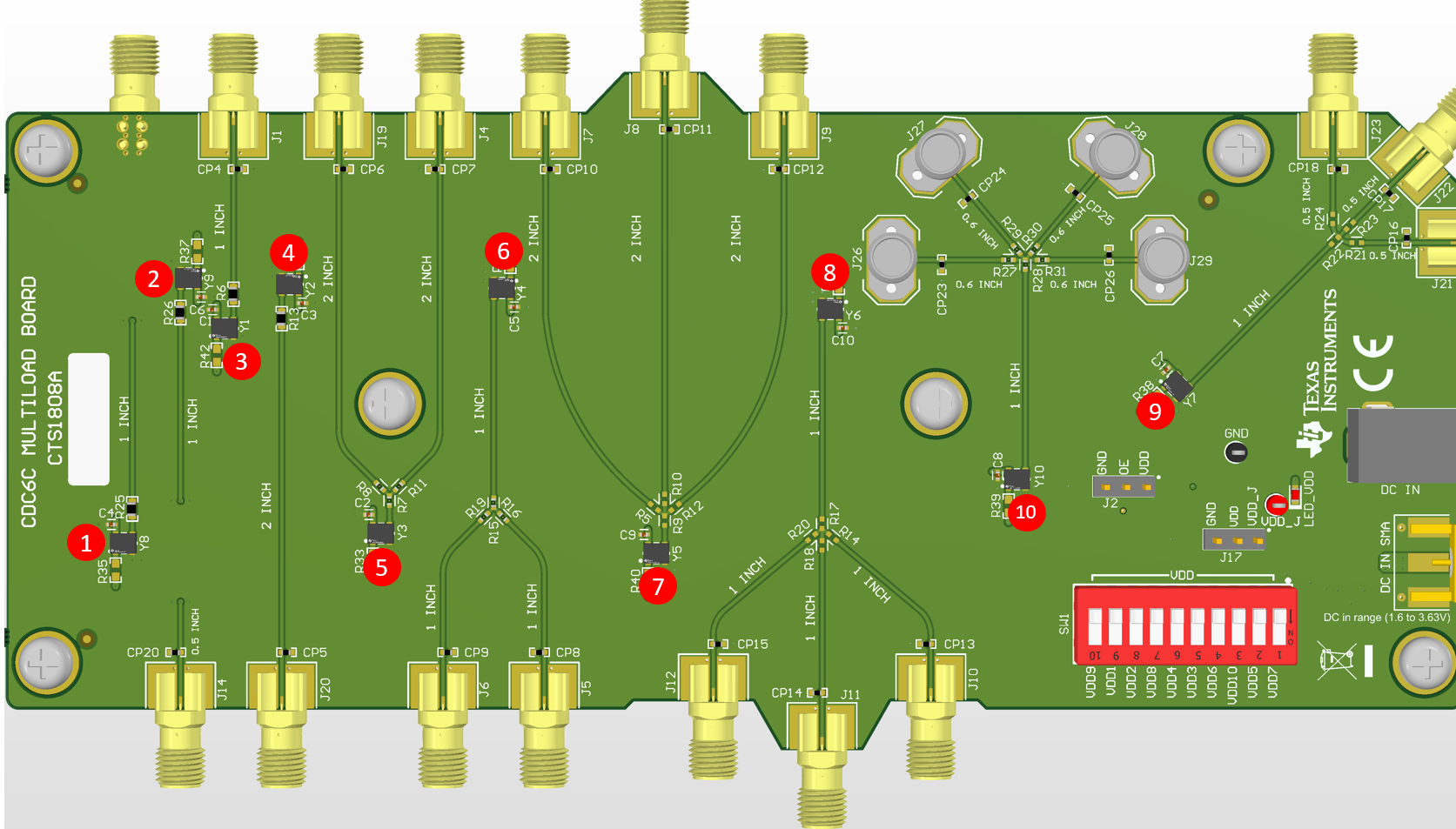

負載板設計以及用于添加額外布線長度的測試板的圖片如 圖 4-1 所示：

圖 4-1 振蕩器多負載扇出板

負載板的層堆疊與仿真負載板相匹配，如 圖 1-1 所示。
