ZHCAEB8 August 2024 AFE539F1-Q1
引言
圖 1 牽引逆變器的簡化框圖每個牽引逆變器中都有直流鏈路電容器，該電容器與高壓電池和功率級并聯（請參閱圖 1）。直流鏈路電容器具有多種功能，例如幫助使電壓紋波變得平滑、濾除不必要的諧波和降低噪聲。
為了確保運行安全，直流鏈路電容器必須在兩種不同的工作場景下進行放電：一是在正常運行中，例如車輛熄火后；二是在緊急情況下，例如車輛碰撞后或維護期間出現危險故障時。該放電過程旨在保護乘客或維護人員，盡可能地降低因接觸帶電部件或潛在火災危險而造成人身傷害的風險。根據制造商的安全評估，該應用通常被評為 ASIL-B 級別。
本應用簡報重點介紹了緊急操作，并在后續內容中描述了相關規范。在標稱電池電壓為 800VDC 的情況下，該電路屬于電壓等級 B，即在 60V < VDC ≤ 1500V 范圍。根據 ISO 6469 第 4 部分的規定，從車輛發生碰撞后停止的那一刻起，在最壞情況下，總線電壓必須在 5 秒內達到并保持在 60VDC 以下。
在使用系統當前的元件時，有多種方法可以進行主動放電。一些系統設計人員將功率級或電機繞組用作耗能元件，并由 MCU 控制以實現持續放電。然而，由于這些方法可能導致元件壽命提前退化以及對 MCU 的依賴，一些制造商的安全評估不允許使用此類方法。因此，通常會添加一個單獨的電路來解決這些問題。
AFE539F1-Q1 是一款專為主動放電應用設計的模擬前端。該器件具有一個 10 位模數轉換器 (ADC) 輸入和一個 7 位脈寬調制 (PWM) 輸出，并包含一個具有預編程恒定功率耗散控制的集成式狀態機，能夠充當電壓至 PWM 轉換器。因此，該器件無需 MCU 即可對直流鏈路電容器進行放電。與常用設計相比，采用 TI 的 AFE539F1-Q1 可降低總體 BOM 成本并減小功率電阻器的重量和尺寸（請參閱傳統方法：強制放電）。
表 1 概述了典型規格，這些規格是本簡報中的系統假設。這些規格可能會因牽引逆變器制造商的安全理念而有所不同。
| 參數 | 規格 |
|---|---|
| 電容器最大電壓 | 1000VDC |
| 安全電壓閾值 | 60VDC |
| 電容器容值 | 1mF |
| 耗散時間 | < 5s |
| BMS 斷開連接 | 是 |
傳統方法：強制放電
圖 2 顯示了直流鏈路電容器放電電路的典型實現方案。當直流鏈路電容器與任何電源斷開連接時，激活的電源開關會通過功率電阻器 Rload 耗散剩余電能。這種方法對低功耗應用而言簡單而有效，因?yàn)樵诖祟悜?yīng)用中，功率電阻器的成本對總體物料清單 (BOM) 影響不大。然而，對于涉及高電壓和大功率耗散的應用，情況則并非如此。功率電阻器的成本占比高達 85%，從而成為 BOM 的重要組成部分。
圖 2 采用 TPSI3050-Q1 的傳統強制放電方法圖 2 所示為傳統強制放電方法的簡化框圖。該設計采用 TPSI3050-Q1 作為柵極驅動器，并且通過 EN 引腳提供主電源。
電容器的放電呈負指數衰減，如方程式 1 所示：
其中
- U0 = 初始電容器電壓，單位為 V
- C = 直流鏈路電容，單位為 F
- R = Rload 電阻，單位為 Ω
在給定的系統假設下，電阻大小可以按照方程式 2 進行計算。
使用 1600Ω 作為最接近的標準電阻值時，電路會在 4.5 秒內達到 60VDC。根據歐姆定律，峰值電流為 625mA。因此，功率電阻器的額定功率必須為 625W（參閱圖 3，t = 0 秒時的功率）。這個計算考慮了放電電路的頻繁使用，因此 Rload 不會損壞，周圍的電路板區域也不會過熱。如果該電路僅用作備用緊急放電，則電阻器在每次使用之間有足夠的冷卻時間。因此，可以考慮功率電阻器的過載情況。

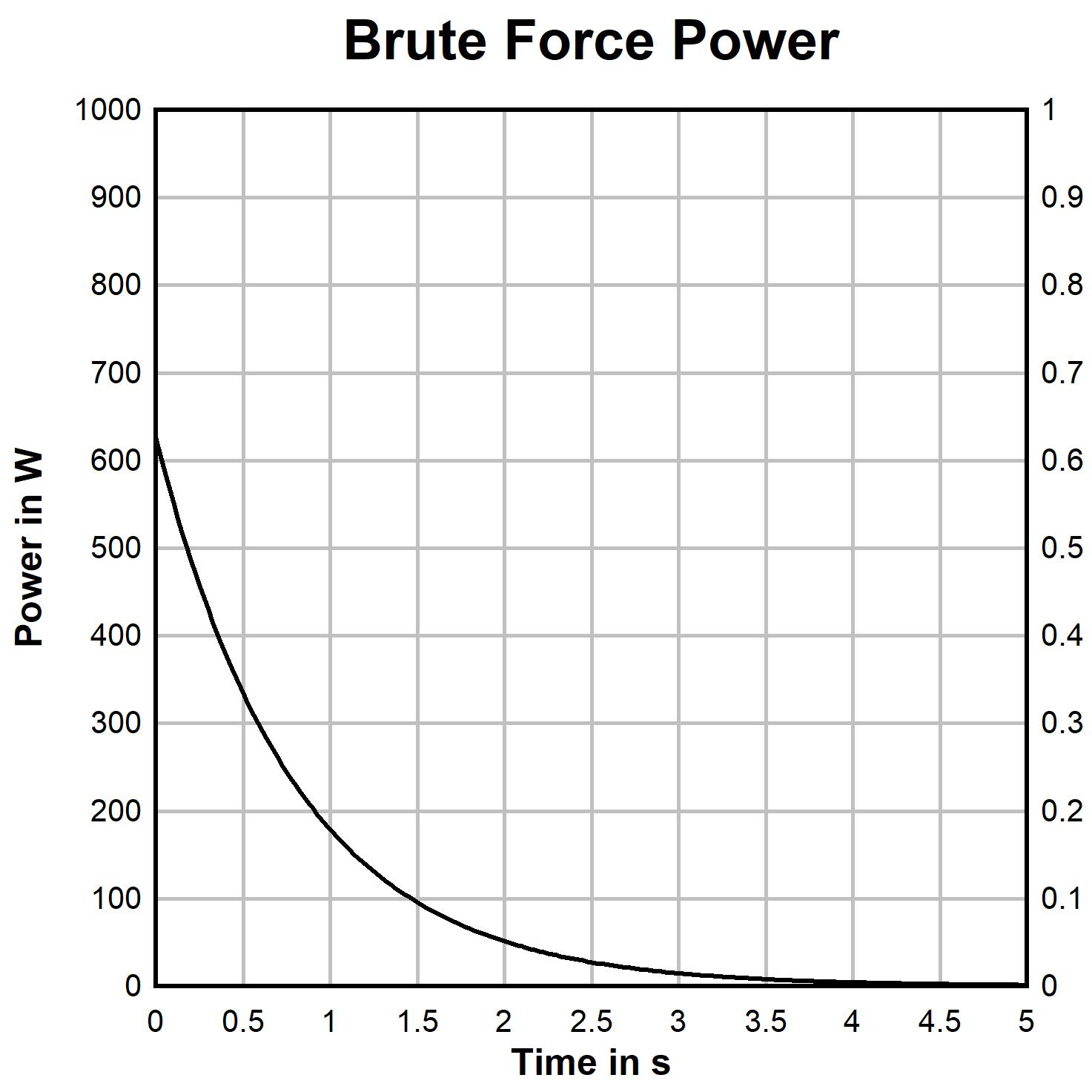

圖 3 使用強制放電方法時功率隨時間的分布情況使用 PWM 實現恒定功率耗散
使用電阻器作為熱耗散元件時，額定功率是決定電阻器成本、重量和尺寸的主要因素。圖 3 中的功率曲線表明，功率耗散會自然呈指數級下降。
圖 4 改變有效電阻為了更均勻地分配功率耗散，低側開關通過向該電路施加不同的占空比來改變有效電阻 Reff。（請參閱圖 4 和方程式 3。）
其中
- D = 占空比且 0 ≤ D ≤ 1
AFE539F1-Q1 器件基本上充當電壓至 PWM 轉換器。這樣可實現低占空比，因此在早期放電階段具有更高的電阻。隨著時間的推移，占空比逐漸增加，電阻也逐步降低到 Rload。該配置在非易失性存儲器中單獨編程，其中包含放電曲線。因此，激活后，此電路就可以在本地運行，無需額外的 MCU。
從系統角度來看，以恒定功率耗散方式對直流鏈路電容器進行放電有幾個優勢。首先，如前所述，這種方法有助于降低功率電阻器的額定功率要求。其次，這直接適用無論是單獨購買還是集成的各個散熱器。通過保持恒定的高溫，可以在整個放電過程中充分利用散熱器的完整熱容量，而不需要針對早期放電階段的最壞情況來確定散熱器的大小。此外，均勻的電流和熱耗散分布可以延長直接使用的器件（例如電源開關或分流器）或電路周圍物理分布的器件的壽命。
電阻式主動放電電路在高壓側實現，也稱為熱側或電源板。AFE539F1-Q1 通過檢測總線電壓來向柵極驅動器輸出不同的 PWM 信號，然后由柵極驅動器負責操作電源開關。UCC27531-Q1 是一款簡單且成本敏感的單通道柵極驅動器，可用于驅動 IGBT、Si-FET 或 SIC-FET。由于 AFE539F1-Q1 需要將測量的直流鏈路電壓作為輸入值，因此需要一個電阻分壓器。為了在相當長的電阻器鏈中節省空間并限制整個生命周期內的漂移，建議使用高精度 RES60A-Q1 分壓器。該電路可通過使用柵極驅動器 UCC27531-Q1 的 EN 引腳來激活。數字隔離器器件 ISO6721-Q1 用于傳輸來自低壓側的使能信號，該信號可以由 MCU、監控器或任何失效防護邏輯觸發。
通常，每次啟動時都會測試直流鏈路電容器的放電情況，以確保其正常工作。為了避免過度使用電池連接繼電器，可以使用分流器來檢測電流?？梢允褂眠\(yùn)算放大器 LM2904B-Q1 或儀表放大器。電流信號可以通過相同的雙向數字隔離器 ISO6721-Q1 傳輸?shù)降蛪簜?cè)。這種監控方式可以在系統中實現診斷功能。
圖 5 使用 AFE539F1-Q1 通過 PWM 實現恒定功率耗散計算與配置
本節介紹了如何對主動放電電路進行計算，以便根據不同的系統規格進行調整。
AFE539F1-Q1 具有可通過串行外設接口 (SPI) 或 I2C 配置的配置參數。借助相應的評估板，可通過用戶界面 SMART-DAC-EVM-GUI 輕松更改這些值。
- PWM 頻率（1.017kHz 或 0x0B）：在較高頻率下，寄生電感可能會引發問題
- 基準增益（1 ×，使用 VDD 作為基準）：高滿量程且易于實現
函數系數 (K=0x186)：達到 5 秒系統要求所需（請參閱表 1）
- 最小占空比 (0x00) 和最大占空比 (0x7F)：使用 0% 至 100% 的整個占空比范圍
要計算 AFE539F1-Q1 的 ADC 輸入，必須使用表 2 中的數據來定義滿量程電壓。設計目標是實現較大的滿量程范圍。當 VDD = 5V 時，滿量程由 VFS = 5/3V 定義。當 Vbus = 1000V 時，電阻分壓器分壓比大約為 599:1。RES60A-Q1 的標稱電阻為 12.5MΩ，內置比率為 610:1。
| 基準輸入 | 工作 范圍 | 增益 | VFS（內部 除以 3） |
|---|---|---|---|
| 電源 | 1.7V 至 5.5V | 1 × | 0.567V 至 1.833V |
| 外部 | 1.7V 至 5.5V | 1 × | 0.567V 至 1.833V |
| 內部 | 1.1979V 至 1.224V | 1.5 × | 0.599V 至 0.612V |
| 2 × | 0.799V 至 0.816V |
現在已設置滿量程電壓 VFS，ADC 輸入在方程式 5 中被定義為整數。
其中
- VIN = ADC 輸入，其中 VIN = VBUS *電阻分壓比
- VFS = 由 AFE539F1-Q1 配置定義的 ADC 滿量程
- N = ADC 分辨率 = 8 位
方程式 6 顯示了如何根據可配置的 K 值計算占空比。
其中
- PWM 代碼 = 定義為 1 到 127 之間的整數
- K = 0 到 65535 之間的配置值
將方程式 5 和方程式 6 結合起來后得到最終的方程式 7。使用方程式 8 來計算實際占空比。
同樣，將這些公式結合后，函數 D (VIN) 確定了占空比如何根據電壓閾值發生變化。對于 PWM 代碼 = 127，占空比被強制設為 100%。
| PWM 代碼 | 占空比 | 從 Vbus | 至 Vbus |
|---|---|---|---|
| 1 | 0.78% | 1000V | 628.52V |
| 2 | 1.56% | 628.52V | 512.98V |
| 3 | 2.34% | 512.98V | 445.38V |
| 4 | 3.13% | 445.38V | 397.66V |
| … | … | … | … |
| 127 | 100% | 79.53V |
利用這些閾值并結合方程式 1 中的負指數電容器放電，圖 6 展示了直流鏈路電容器隨時間的放電情況。在每個占空比階躍中，有效電阻都會發生變化，從而形成不同的圖形部分。
為了選擇功率電阻和 K，同時仍滿足系統要求，AFE539F1-Q1 隨附了一個計算表。線繞電阻器往往具有較高的寄生電感，這可能導致壓擺率增加。因此，建議選擇厚膜電阻器并配合低開關頻率使用。圖 7 顯示了均勻計算的功率耗散。
圖 6 K = 390、Vbus = 1000V、比率為 610:1 且 Rload = 50? 時直流鏈路電壓隨時間的變化情況

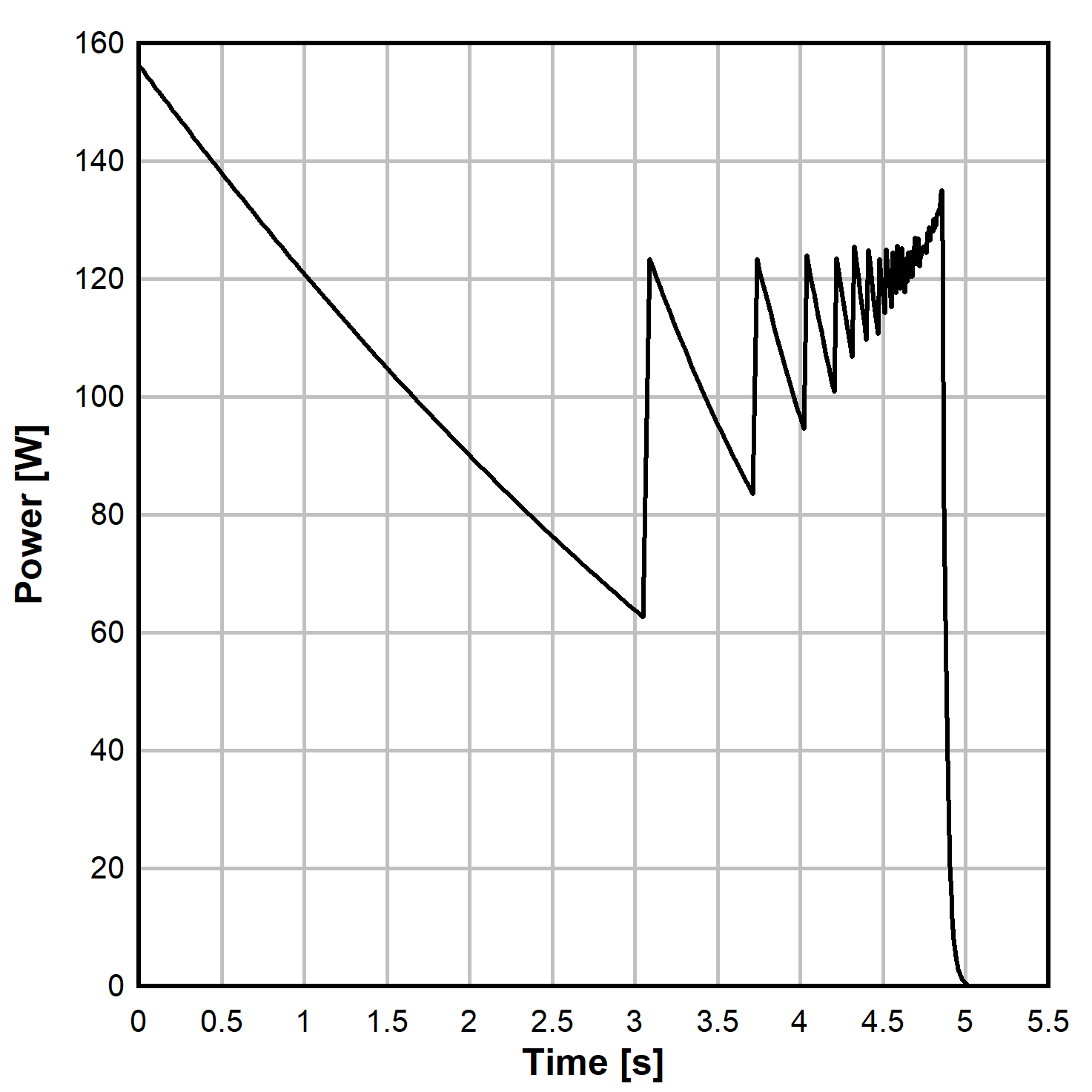

圖 7 K = 390、Vbus = 1000V、比率為 610:1 且 Rload = 50? 時功率耗散隨時間的變化情況
結語
當選擇 K = 390、Vbus = 1000V、電阻比為 610:1 且 Rload = 50? 時，得到的功率耗散如圖 7 所示。此設置可以在 4.9 秒內完成直流鏈路電容器放電，并且峰值功率約為 160W。每次占空比階躍變化都會產生相應的尖峰，在電流中也是如此。在沒有 PWM 的情況下，需要額定功率約為 625W 的功率電阻器，才能實現相同的快速均勻耗散。對于第二種電路，功率電阻器的 BOM 成本占比高達 85%?？偟膩碚f，將額定功率從 625W 降低到 160W 可以帶來高達 50% 的成本節省。
