ZHCAEA4 August 2024 UCC57102 , UCC57102-Q1 , UCC57108 , UCC57108-Q1
簡介
隨著電動汽車日益普及，工程師需要為用戶設計安全高效的系統。在混合動力電動汽車 (HEV) 和全電動汽車 (EV) 架構中，牽引逆變器是一個必須考慮的重要因素。通常，HEV 架構中使用三相逆變器來驅動車輛的電機。逆變器設計在很大程度上取決于系統的整體電源要求，以及 HEV 架構所使用的整體架構類型。HEV 架構涉及內燃機，但 EV 則不需要。因此，根據車輛架構類型的不同，逆變器需要不同的能源。無論如何，牽引逆變器在驅動 HEV 和 EV 系統中的電機方面都發揮著重要作用。
牽引逆變器系統架構中涉及到許多要素，包括電源管理級、高功率開關和用于控制柵極驅動器的微控制器。這些系統中通常使用 SiC（碳化硅）MOSFET（金屬氧化物半導體場效應晶體管）或 IGBT（絕緣柵雙極晶體管）開關。開關在逆變器運行中至關重要，因?yàn)槟孀兤魇闺娏髂軌蛄飨螂姍C(jī)，從而驅動車輛。開關非常重要，因此車輛中包含許多監控器和傳感器來確保開關的正常工作，例如溫度、電壓和電流檢測。此外，由于存在大量可能的故障場景，因此盡快檢測故障對工程師來說非常重要。
去飽和保護
去飽和保護是檢測短路故障的一種常用方法，已集成到 UCC5710x-Q1 中。UCC5710x-Q1 是德州儀器 (TI) 首款具有集成保護功能的非隔離式柵極驅動器，如圖 1 所示。
圖 1 采用 D 封裝的 UCC57108B-Q1 的引腳排列。去飽和檢測 (DESAT) 是一種用于監測 IGBT 或 SiC MOSFET 行為的常用方法。DESAT 會監測所用開關導通時開關兩端的電壓。如果發生短路等故障，DESAT 可以檢測因開關上的電流急劇上升而導致的電壓上升（VCE 或 VDS）。當電壓超過故障檢測閾值電壓（基于所使用的柵極驅動器和電源開關）時，便會激活 DESAT 保護，并關閉驅動器的輸出，以防止開關在故障期間發生災難性擊穿。
DESAT 故障保護電路示例由一個電阻器、一個消隱電容器和一個二極管組成，如圖 2 所示。在正常工作期間，二極管正向偏置，從而允許電流流過二極管并防止消隱電容器充電。在短路事件中，開關上的電壓上升，并使二極管反向偏置，使電流流經消隱電容器。在電容值設置的時間后，電容器上的電壓超過內部 DESAT 閾值電壓，并檢測到 DESAT。
圖 2 去飽和檢測電路。UCC5710x-Q1 具有內置 DESAT 檢測電路，其檢測時間可通過外部元件進行編程。該時間由 CBLK 控制，電容器充電時間稱為消隱時間，可通過以下公式計算：
UCC5710x-Q1 在輸入切換至高電平狀態后具有 150ns 的典型內部前沿消隱時間。在消隱時間期間，柵極驅動器可以避免錯誤觸發，例如導通轉換期間生成的噪聲。在這段內部前沿消隱時間之后，內部電流源 (ICHG) 會被激活，從而為外部消隱電容器充電，其中對于 UCC5710x-Q1 的 250μA 型號，電流源的典型值為 250μA。該柵極驅動器的 DESAT 引腳典型閾值為 6.5V，但可以通過添加更多串聯 DHV 二極管或串聯齊納二極管來在外部進行調節。調整 DESAT 閾值電壓的另一種方法是更改電阻值，但這種方法適用于小范圍調整（幾百 mV 以內）。對于更大的調整（例如 3V），可以使用齊納二極管，并且齊納二極管有多種拐點電壓可供選擇。選擇齊納二極管時，壓降取決于電流偏置（在本例中為 ICHG）。UCC5710x-Q1 為設計人員提供了一種根據所用開關和所需時序定制電路中 DESAT 保護的方法。
故障報告
UCC5710x-Q1 還具有低電平有效故障報告功能。檢測到 DESAT 故障時，nFLT 引腳會下拉至 GND，并保持低電平，直到故障清除。圖 3 展示了 DESAT 故障發生時，故障引腳被下拉至接地并且輸出也隨之關閉的情況。

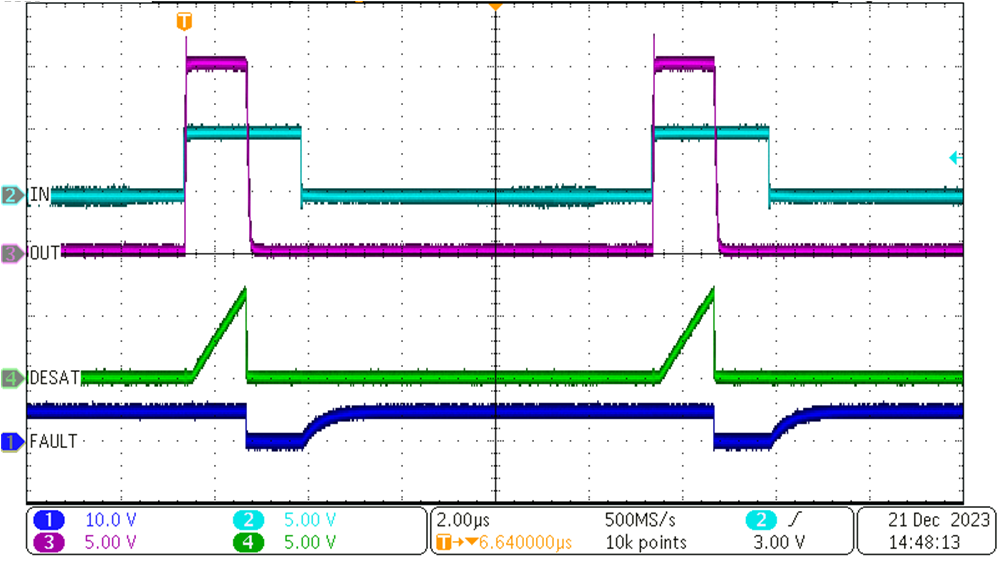

圖 3 UCC57108B-Q1 的 DESAT 和故障功能系統設計人員可以選擇將該故障信號饋送到控制 UCC5710x-Q1 的微控制器單元 (MCU) 或數字信號處理器 (DSP)，并在檢測到故障時采取措施。此外，nFLT 引腳還能夠報告內部熱關斷 (TSD) 或欠壓鎖定(UVLO) 故障。如果器件的溫度顯著升高，或電源電壓低于 UVLO，則該故障引腳會被下拉至接地，表示發生了故障。采用 D 封裝的 UCC57108B-Q1 具有 126.4°C/W 的結至環境熱阻，這意味著該器件在熱阻方面優于競爭對手制造的某些驅動器。圖 4 和圖 5 展示了 UCC57108B-Q1 以及競品器件在 VDD = 15V、0V 至 5V 輸入、100kHz 開關頻率和 1nF 負載條件下的熱性能。UCC57108B-Q1 對溫度變化不太敏感，并具有出色的熱性能。UCC5710x-Q1 的故障檢測功能可讓工程師監控系統運行時發生的故障，并保護系統免受潛在的損害。

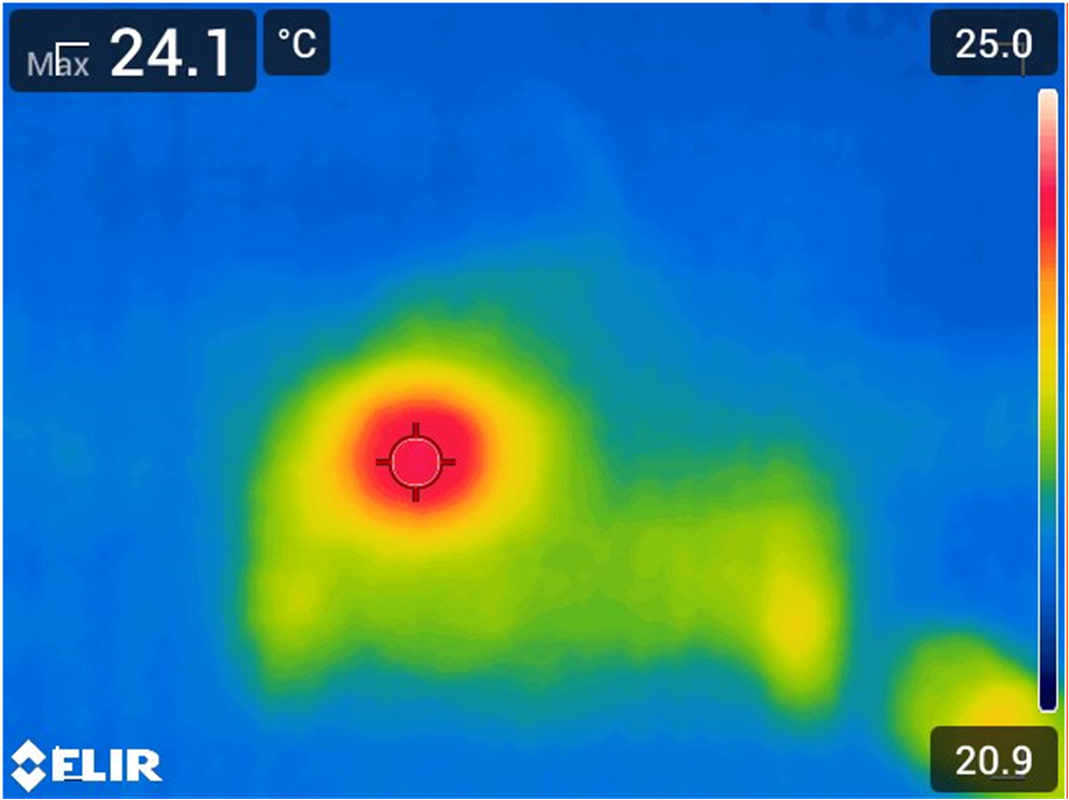

圖 4 UCC57108B-Q1 熱性能測試

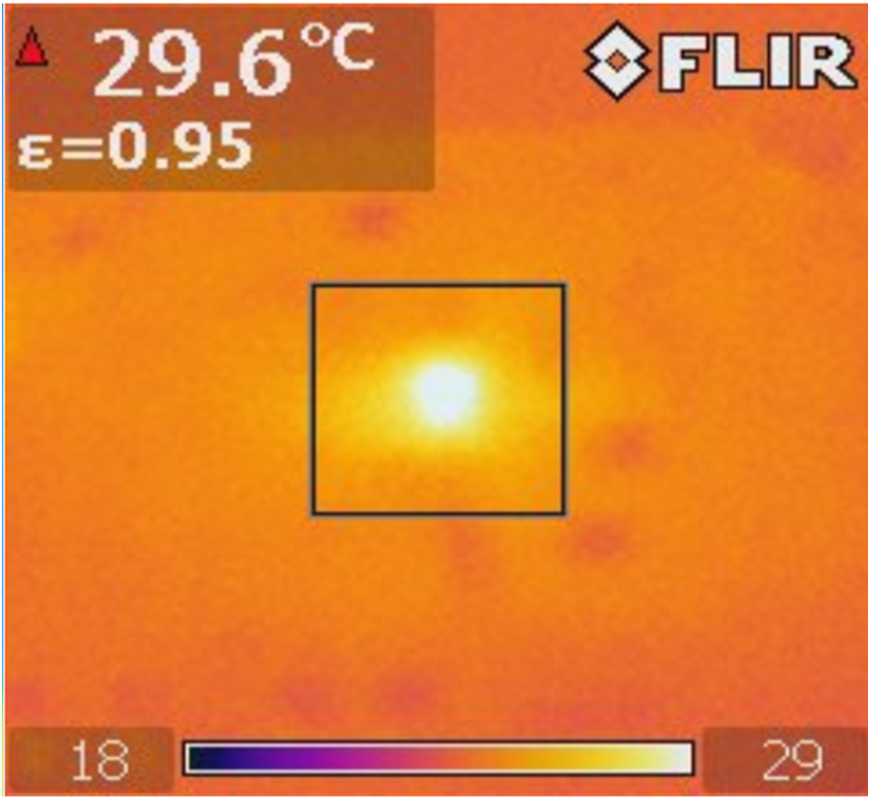

圖 5 競爭對手器件熱性能測試。應用
UCC5710x-Q1 是一款出色的高速低側柵極驅動器，具有非常適合汽車應用的保護功能，例如牽引逆變器、HEV/PTC 正溫度系數 (PTC) 加熱器和車載 EV 充電器等。借助 UCC5710x-Q1 的保護功能，工程師可以設計一種系統來檢測故障并保護整個系統免受故障的影響。例如，工程師可以監控牽引逆變器中的故障，并讓系統跟隨該器件相應地做出響應。其輸入能夠承受高達 -5V 的電壓，并與 VDD 兼容。寬輸入電壓范圍為工程師提供了更多的靈活性和穩健性，可讓更廣泛的信號能夠進入該器件，而無需過多擔憂。

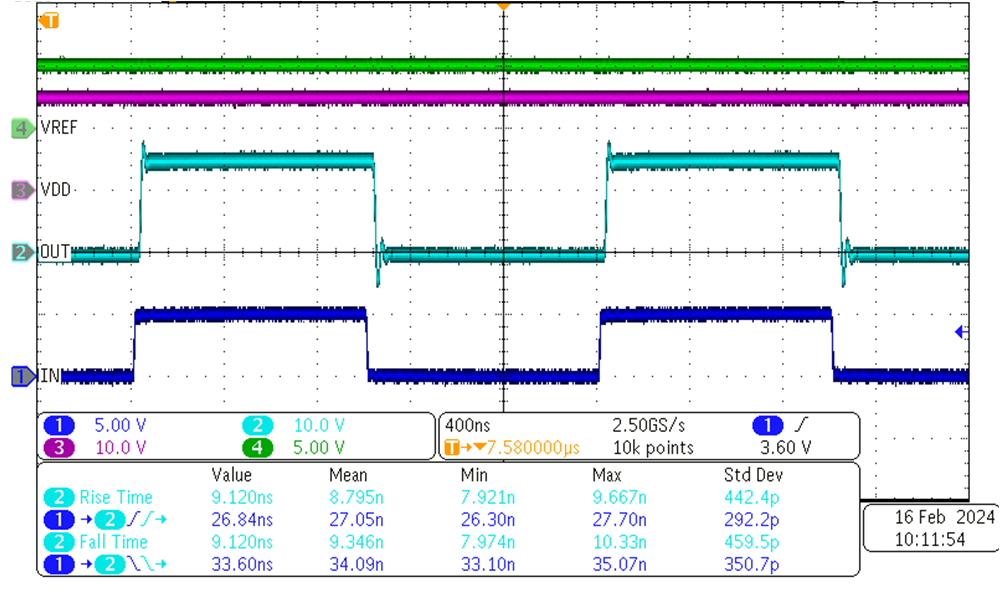

圖 6 UCC57108B-Q1 上升和下降傳播延遲

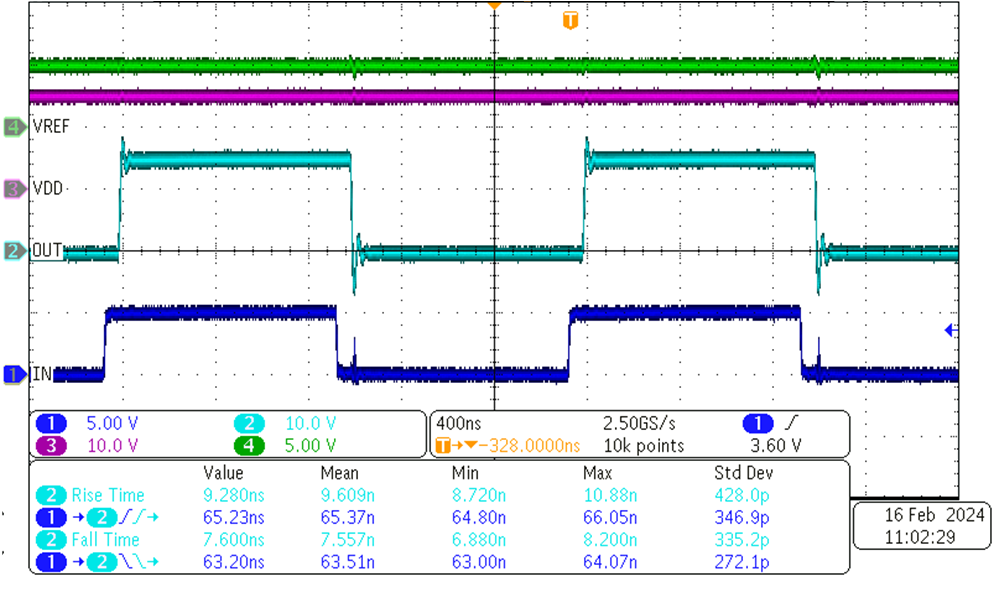

圖 7 競爭對手器件上升和下降傳播延遲此外，UCC5710x-Q1 還具有低傳播延遲和較低的最小輸入脈沖寬度，這意味著工程師可以在汽車應用中使用速度更快、更可靠的器件。圖 6 展示了 UCC57108B-Q1 的傳播延遲，而圖 7 展示了競品器件的傳播延遲。這些器件以 0V 至 5V 的輸入電壓運行，頻率為 500kHz，并在 VDD = 15V 時驅動 1nF 容性負載。低傳播延遲和最小輸入脈沖寬度還使工程師能夠獲得可更快地響應輸入變化的快速器件。表 1 總結了 UCC57108B-Q1 與競品器件之間的主要差異。與具有相似引腳布局和特性的其他柵極驅動器相比，UCC5710x-Q1 提供了更高的系統穩健性和更出色的設計。UCC5710x-Q1 為汽車設計提供了一種穩健的選擇，使工程師能夠打造一個可靠、快速且安全的系統。
| 設計注意事項 | UCC57108B-Q1 | 競品器件 1 |
|---|---|---|
正電源 (VDD-GND) 絕對最大值 | 30V | 22V |
輸入信號直流電壓 絕對最大值 | 30V | 5.5V |
傳播延遲 下降/上升 典型值 | 28ns/26ns | 54ns/59ns |
輸入脈沖寬度 傳遞到輸出的最小值 | 9ns | 40ns |
結至環境熱阻 (RθJA) | 126.4°C/W | 176°C/W |
