4 仿真驗證
為了驗證計算結果的準確性，表 4-1 展示了仿真中的三組參數，用于觀察實際的時間長度，如圖 4-1、圖 4-2 和圖 4-3 所示。
表 4-1 不同條件下的參數
|
Vin |
400V |
400V |
400V |
|
Vo |
40V |
42V |
40V |
|
fs / fr |
212khz/170khz |
235khz/170khz |
265khz/170khz |
|
Lr / Lm |
10uH/56uH |
10uH/56uH |
10uH/56uH |
|
（仿真值/計算值） |
2.22e-7/2.25e-7s |
7.76e-8s/7.79e-8s |
9.77e-8s/9.81e-8s |

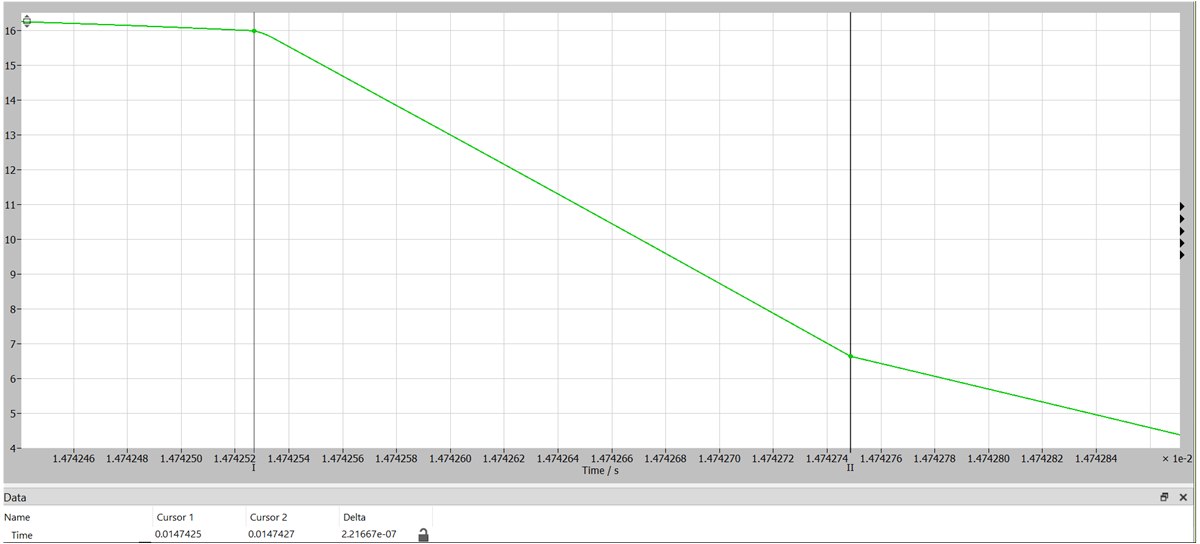

圖 4-1 第一組參數的波形

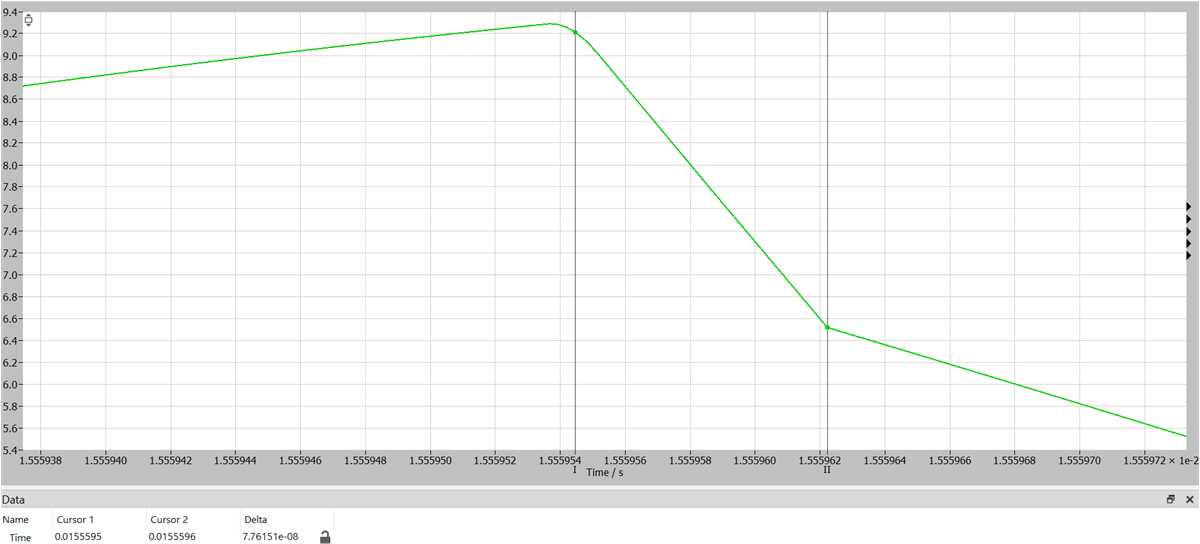

圖 4-2 第二組參數的波形

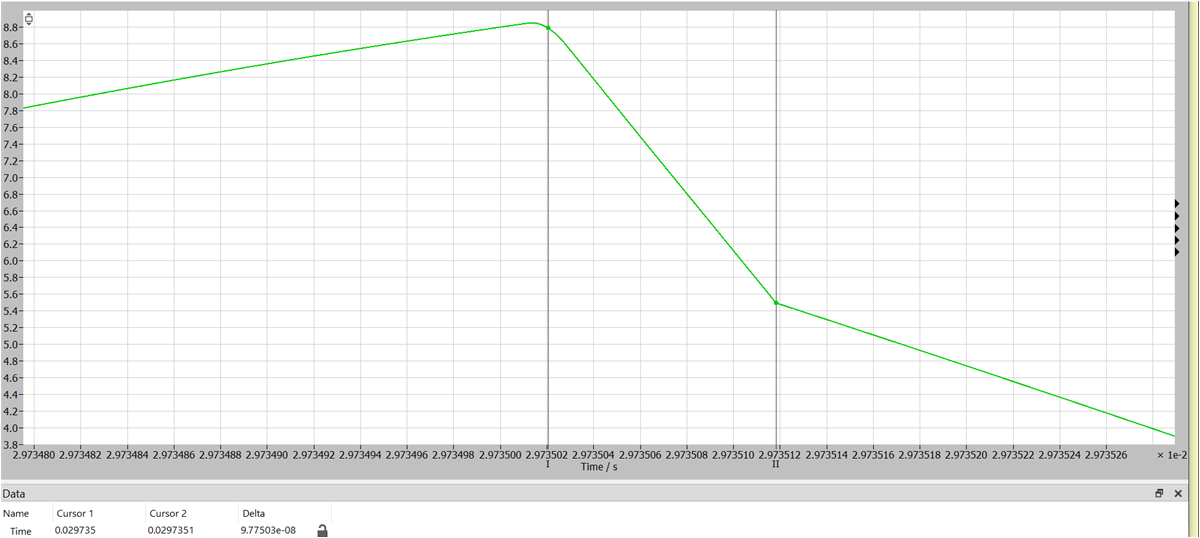

圖 4-3 第三組參數的波形根據仿真結果進行的計算相對準確，這意味著您可以根據這些計算結果設置延遲。
如果死區時間設置為 100ns，則在 α1 大于 100ns 時為 SR 啟動時間設置延遲，延遲時間為 α1 減去死區時間。圖 4-4 展示了不同輸出電壓和負載下的時間曲線 α1，這表明最壞情況發生在輸出電壓最低、負載最重的情況下。

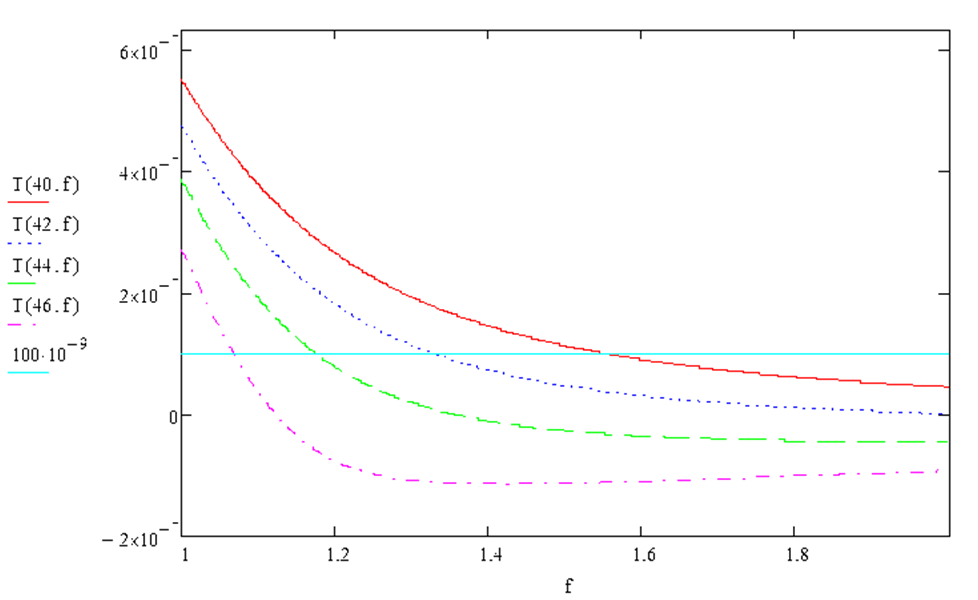

圖 4-4 不同輸出電壓和頻率下的時間曲線
