3 11KW OBC 輔助電源功率要求

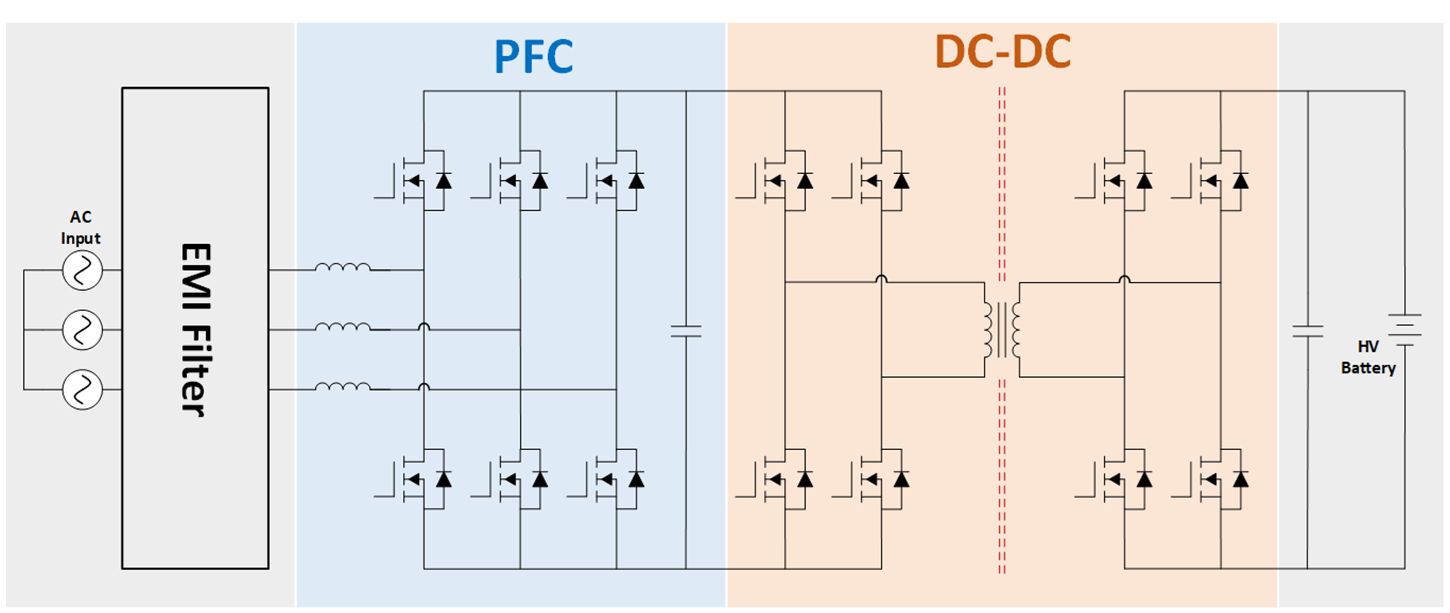

目前，OBC 正朝著高功率的方向發展，其中 11KW OBC 是當前的主流功率范圍。設計低成本、高性能 OBC 輔助電源具有重要意義。圖 3-1 展示了三相 11KW OBC 的架構。
圖 3-1 三相 11KW OBC 架構對于 PFC 側，假設每個 SiC 所需的驅動功率為 Pbias = 0.8W；對于直流/直流側，假設每個 SiC 所需的驅動功率為 Pbias = 1.4W。表 3-1 展示了三相 11KW OBC 的功率要求。（這些數據只是基于一般 OBC 架構的估算數據，設計人員可以根據實際需求進行調整。）
表 3-1 三相 11KW OBC 功率要求
| 項目 | 數量 | 功率 (W) |
|---|---|---|
| PFC 驅動功率 (SiC) | 6 | 0.8*6 = 4.8 |
| 交流電壓檢測 | 4 | 0.05*4 = 0.2 |
| 交流電流檢測 | 4 | 0.05*4 = 0.2 |
| 直流/直流驅動功率 (SiC) | 8 | 1.4*8 = 11.2 |
| 直流電壓檢測 | 1 | 0.05*1 = 0.05 |
| DC 電流檢測 | 2 | 0.05*2 = 0.1 |
| MCU | 1 | 1 |
| 總功率 | 17.55(W) |
