ZHCAE72 July 2024 TLV62095
概述
本文檔包含 TLV62095 的引腳失效模式分析（引腳 FMA）信息。

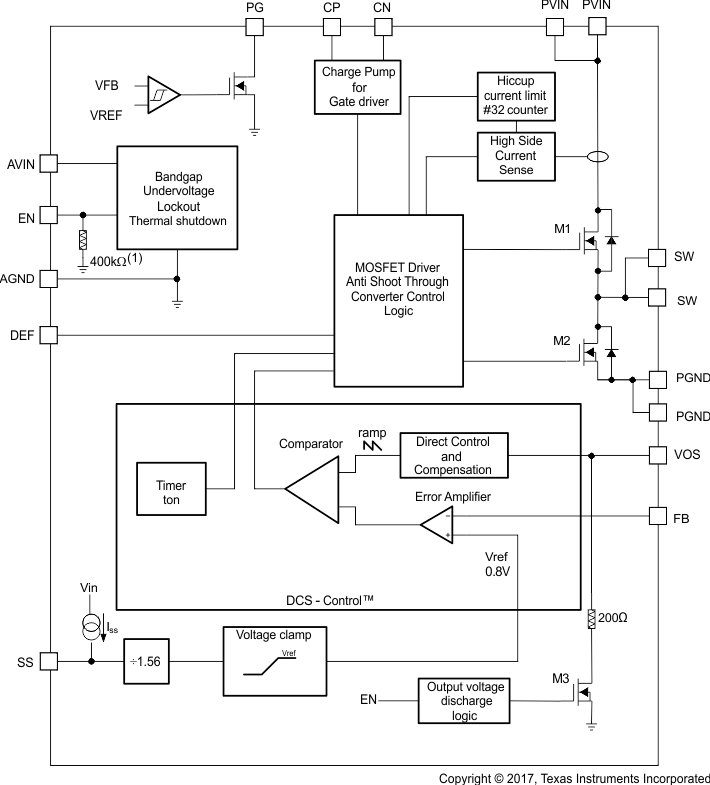

圖 1 展示了器件的功能方框圖。
圖 1 功能方框圖A. 當 EN 引腳為高電平時，電阻器斷開連接。
引腳失效模式分析（引腳 FMA）
本部分介紹了 TLV62095 引腳的故障模式分析 (FMA)。本文檔所涉及的失效模式包括各個引腳的典型失效場景：
- 引腳對地短路（請參閱表 2）
- 引腳開路（請參閱 表 3）
- 引腳對鄰近引腳短路（請參閱表 4）
- 引腳對 VIN 短路（請參閱表 5）
根據表 1 中的失效影響分類，表 2 至表 5 還介紹了這些引腳狀況對器件的影響。
表 1 失效影響分類
| 類別 | 失效影響 |
|---|---|
| A | 器件可能會損壞，并使功能受損。 |
| B | 器件未損壞，但功能喪失。 |
| C | 器件未損壞，但性能下降。 |
| D | 器件未損壞，功能和性能也未受到影響。 |
表 2 展示了 TLV62095 引腳圖。有關器件引腳的詳細說明，請參閱 TLV62095 采用 DCS-Control 技術的 4A 高效降壓轉換器數據表 中的引腳配置和功能 部分。
圖 2 引腳圖外露散熱焊盤連接到 AGND。
以下述是本章節針對引腳 FMA 的使用假設和器件配置：
- 該器件在典型應用中運行，請參閱 TLV62095 采用 DCS-Control 技術的 4A 高效降壓轉換器數據表 第一頁上的應用 部分。
表 2 器件引腳對地短路的引腳 FMA
| 引腳名稱 | 引腳編號 | 潛在失效影響說明 | 失效影響類別 |
|---|---|---|---|
| SW | 1、2 | 潛在器件內部損壞 | A |
| DEF | 3 | 不同的開關頻率導致器件功能不正確 | B |
| PG | 4 | 對器件沒有影響 | D |
| FB | 5 | 反饋路徑缺失導致器件功能不正確 | B |
| AGND | 6 | 預期連接 | D |
| CP | 7 | 對器件可靠性的潛在影響；潛在器件內部損壞 | A |
| CN | 8 | 對器件可靠性的潛在影響；潛在器件內部損壞 | A |
| SS | 9 | 器件功能不正確；器件無法啟動 | B |
| AVIN | 10 | 潛在損壞 | A |
| PVIN | 11，12 | 潛在損壞 | A |
| EN | 13 | 器件被禁用 | D |
| PGND | 14，15 | 預期連接 | D |
| VOS | 16 | 降低了瞬態性能；不提供輸出放電；降低了電流限制 | B |
表 3 器件引腳開路的引腳 FMA
| 引腳名稱 | 引腳編號 | 潛在失效影響說明 | 失效影響類別 |
|---|---|---|---|
| SW | 1 | 通過引腳 (2) 的電流增加；可能對器件可靠性產生影響；潛在損壞 | A |
| SW | 2 | 通過引腳 (1) 的電流增加；可能對器件可靠性產生影響；潛在損壞 | A |
| DEF | 3 | 不同的開關頻率導致器件功能不正確 | B |
| PG | 4 | 預期運行（未使用 PG 時） | D |
| FB | 5 | 反饋路徑缺失導致器件功能不正確 | B |
| AGND | 6 | 由于 AGND 連接缺失，器件功能不正確 | B |
| CP | 7 | 器件功能不正確 | B |
| CN | 8 | 器件功能不正確 | B |
| SS | 9 | 預期運行；設置最短軟啟動時間（典型值 50us） | D |
| AVIN | 10 | 器件不起作用 | B |
| PVIN | 11 | 通過引腳 (12) 的電流增加；可能對器件可靠性產生影響；潛在器件內部損壞 | A |
| PVIN | 12 | 通過引腳 (11) 的電流增加；可能對器件可靠性產生影響；潛在器件內部損壞 | A |
| EN | 13 | 預期運行；內部下拉電阻將此引腳保持為低電平；器件被禁用。 | D |
| PGND | 14 | 通過引腳 (15) 的電流增加；可能對器件可靠性產生影響；潛在器件內部損壞 | A |
| PGND | 15 | 通過引腳 (14) 的電流增加；可能對器件可靠性產生影響；潛在器件內部損壞 | A |
| VOS | 16 | 降低了瞬態性能；不提供輸出放電；可能會降低電流限制 | B |
表 4 器件引腳對鄰近引腳短路的引腳 FMA
| 引腳名稱 | 引腳編號 | 短路至 | 引腳編號 | 潛在失效影響說明 | 失效影響類別 |
|---|---|---|---|---|---|
| SW | 1 | SW | 2 | 預期連接 | D |
| SW | 2 | DEF | 3 | 由于可能違反引腳 (3) 的絕對最大電壓額定值，可能造成器件內部損壞 | A |
| DEF | 3 | PG | 4 | 由于可能違反引腳 (3) 的絕對最大電壓額定值，可能造成器件內部損壞 | A |
| PG | 4 | FB | 5 | 反饋路徑受到干擾導致器件功能不正確；由于可能違反引腳 (5) 的絕對最大電壓額定值，可能造成器件內部損壞 | A |
| FB | 5 | AGND | 6 |
反饋路徑缺失導致器件功能不正確。 |
B |
| AGND | 6 | CP | 7 | 對器件可靠性的潛在影響；潛在器件內部損壞 | A |
| CP | 7 | CN | 8 | 器件功能不正確；可能對器件可靠性產生影響 | A |
| CN | 8 | SS | 9 | 器件功能不正確 | B |
| SS | 9 | AVIN | 10 | 設置最短軟啟動時間（典型值 50us） | B |
| AVIN | 10 | PVIN | 11 | 由于 PVIN 引腳上的振鈴增加了對 AVIN 電源的干擾，器件功能可能不正確 | B |
| PVIN | 11 | PVIN | 12 | 預期連接 | D |
| PVIN | 12 | EN | 13 | 預期連接；VIN > UVLO 時啟用器件 | D |
| EN | 13 | PGND | 14 | 預期運行；器件被禁用。 | D |
| PGND | 14 | PGND | 15 | 預期連接 | D |
| PGND | 15 | VOS | 16 | 輸出接地短路，器件不工作 | B |
| VOS | 16 | SW | 1 | 器件功能不正確 | B |
表 5 器件引腳對 VIN 短路的引腳 FMA
| 引腳名稱 | 引腳編號 | 潛在失效影響說明 | 失效影響類別 |
|---|---|---|---|
| SW | 1、2 | 潛在器件內部損壞 | A |
| DEF | 3 | 預期運行；標稱開關頻率設置為 1.4MHz | D |
| PG | 4 | 潛在器件內部損壞 | A |
| FB | 5 | 反饋路徑缺失導致器件功能不正確。 | B |
| AGND | 6 | 內部損壞 | A |
| CP | 7 | 對器件可靠性的潛在影響；潛在器件內部損壞 | A |
| CN | 8 | 對器件可靠性的潛在影響；潛在器件內部損壞 | A |
| SS | 9 | 設置最短軟啟動時間（典型值 50us） | D |
| AVIN | 10 | 預期連接 | D |
| PVIN | 11，12 | 預期連接 | D |
| EN | 13 | 預期運行；器件始終啟用 | D |
| PGND | 14，15 | 潛在損壞 | A |
| VOS | 16 | 潛在器件內部損壞 | A |
