ZHCAE71 July 2024 TLV62085
引腳失效模式分析（引腳 FMA）

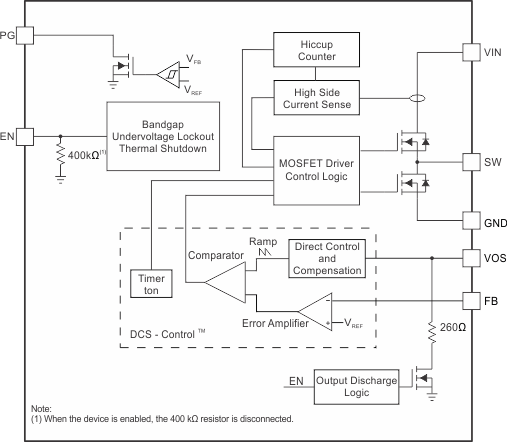

本部分介紹了 TLV62085 引腳的故障模式分析 (FMA)。本文檔所涉及的失效模式包括各個引腳的典型失效場景：
根據表 1 中的失效影響分類，表 2 至表 5 還說明了這些引腳狀況如何影響器件。
表 1 TI 對失效影響的分類
| 類別 | 失效影響 |
|---|---|
| A | 器件可能會損壞，并使功能受損。 |
| B | 器件未損壞，但功能喪失。 |
| C | 器件未損壞，但性能下降。 |
| D | 器件未損壞，功能和性能也未受到影響。 |
圖 2 展示了 TLV62085 引腳圖。有關器件引腳的詳細說明，請參閱 TLV62085 采用 2mm × 2mm VSON 封裝的高效 3A 降壓轉換器數據表。
圖 2 引腳圖以下是本節中引腳 FMA 的使用假設和器件配置假設：
- 器件在典型應用中運行，請參閱 TLV62085 采用 2mm × 2mm VSON 封裝的高效 3A 降壓轉換器數據表。
表 2 器件引腳對地短路的引腳 FMA
| 引腳名稱 | 引腳編號 | 對潛在失效影響的說明 | 失效影響的類別 |
|---|---|---|---|
| EN | 1 | 器件未啟用 | B |
| PG | 2 | 喪失 PG 功能。 | B |
| FB | 3 | 輸出電壓未調節；器件進入 100% 占空比或電流限制操作 | B |
| VOS | 4 | 輸出電壓未調節；器件進入 100% 占空比或電流限制操作 | B |
| GND | 5 | 預期功能 | D |
| SW | 6 | 器件不起作用 | A |
| VIN | 7 | 器件不上電 | A |
表 3 器件引腳開路的引腳 FMA
| 引腳名稱 | 引腳編號 | 對潛在失效影響的說明 | 失效影響的類別 |
|---|---|---|---|
| EN | 1 | 內部下拉電阻將此引腳保持為低電平；器件被禁用 | B |
| PG | 2 | 喪失 PG 功能。 | B |
| FB | 3 | 引腳 FB 行為不確定；開環運行；輸出電壓未調節。 | B |
| VOS | 4 | 降低瞬態性能。無輸出放電?？赡軙档碗娏飨拗?。 | B |
| GND | 5 | 器件功能不正確 | B |
| SW | 6 | 器件不起作用；開環運行；無輸出電壓 | B |
| VIN | 7 | 器件不上電 | B |
表 4 器件引腳對鄰近引腳短路的引腳 FMA
| 引腳名稱 | 引腳編號 | 短路至 | 引腳編號 | 對潛在失效影響的說明 | 失效影響的類別 |
|---|---|---|---|---|---|
| EN | 1 | PG | 2 | 器件運行狀態不確定；器件可能上電，也可能不上電 | B |
| PG | 2 | FB | 3 | 反饋路徑受到干擾導致器件功能不正確 | B |
| PG | 2 | SW | 6 | 內部開漏下拉可能導致器件損壞；PG 指示丟失 | A |
| FB | 3 | VOS | 4 | 器件僅調節至 0.8V 輸出電壓 | B |
| FB | 3 | SW | 6 | 反饋路徑受到干擾導致器件功能不正確 | B |
| GND | 5 | FB | 3 | 輸出電壓未調節；器件進入 100% 占空比或電流限制操作 | B |
| GND | 5 | VOS | 4 | 輸出電壓未調節；器件進入 100% 占空比或電流限制操作 | B |
| GND | 5 | SW | 6 | 器件不起作用 | A |
| VIN | 7 | EN | 1 | 器件在 VIN ≥ V_UVLO 且 VIN ≥ VIN_min 時啟用 | B |
| VIN | 7 | SW | 6 | 器件不起作用 | A |
表 5 器件引腳短路到 VIN 的引腳 FMA
| 引腳名稱 | 引腳編號 | 對潛在失效影響的說明 | 失效影響的類別 |
|---|---|---|---|
| EN | 1 | 器件在 VIN ≥ V_UVLO 且 VIN ≥ VIN_min 時啟用 | B |
| PG | 2 | 內部開漏下拉可能導致器件損壞 | A |
| FB | 3 | 輸出電壓未調節；輸出電壓被調節至 0V | B |
| VOS | 4 | 輸出電壓未調節 | A |
| GND | 5 | 器件不上電 | A |
| SW | 6 | 器件不起作用 | A |
| VIN | 7 | 預期功能 | D |
