3.3 比率測量
TI 還開發了特定的 IC 來滿足 NTC 和 RTD 信號調節應用的要求。這種 IC 通常集成了兩個可調節恒流源來激勵 NTC 和 RTD 傳感器。IC 還集成了高分辨率 ADC 和相關的 PGA，用于信號調節。對于多通道應用，IC 還集成了一個多路復用器。其他用戶界面可滿足不同的要求。典型的 IC 是 ADS124S08。圖 3-3 展示了使用 3 線 RTD 測量溫度的典型 ADS124S08 配置。

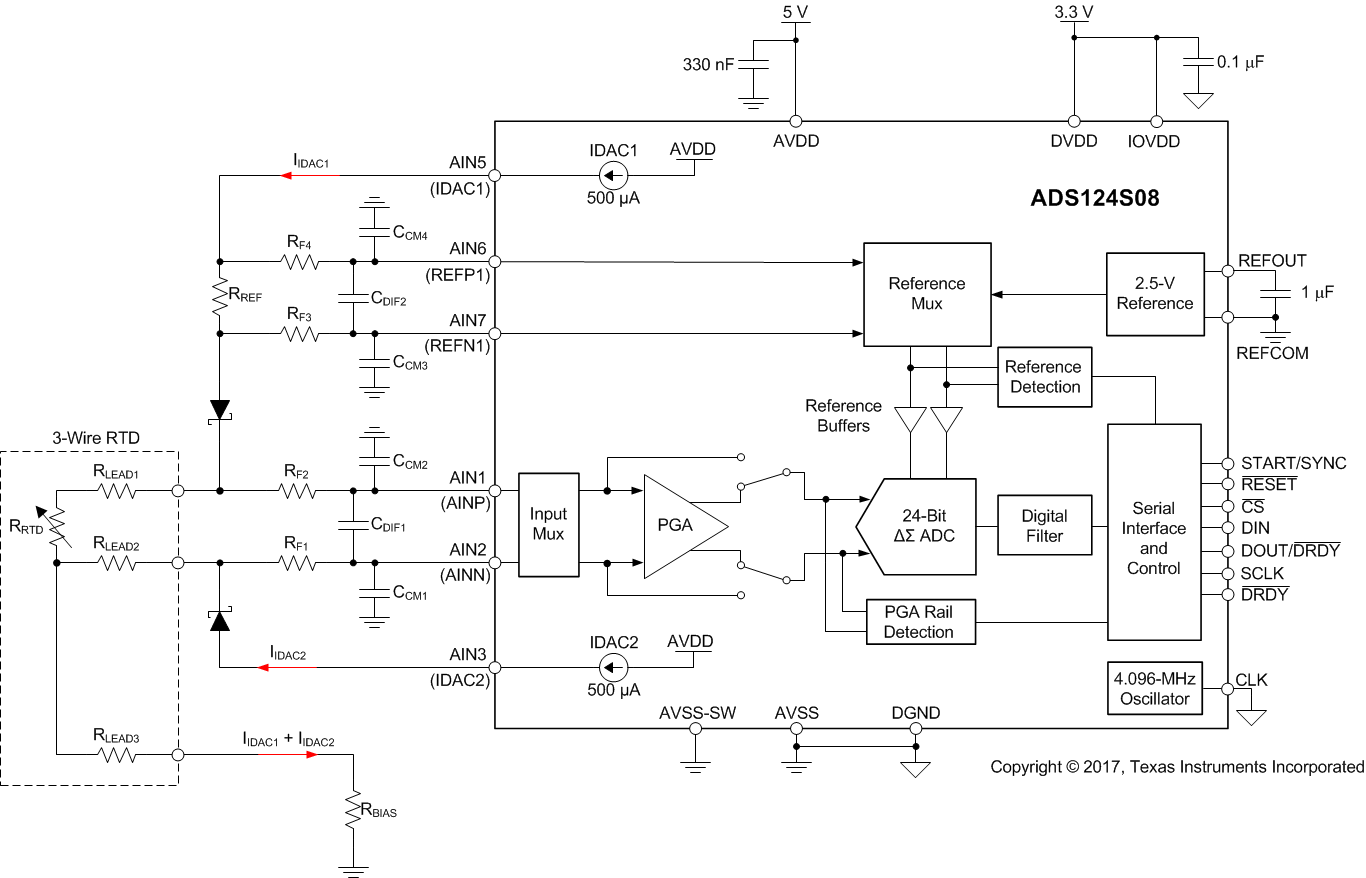

圖 3-3 基于 ADS124S08 的集成 RTD 信號調節電路ADS124S08 的內部可調節恒流源 1 的電流經過基準電阻 RREF、二極管、Rlead1、RTD、Rlead3 和 Rbias，然后返回到接地。內部可調節恒流源 2 的電流也從 ADS124S08 流經二極管、Rlead2、Rlead3 和 Rbias，然后返回到接地。此處 Rlead1、Rlead2 和 Rlead3 是 RTD 導線的電阻器，具有相等的電阻。由于激勵電流產生的電壓在完全相同的激勵電流下完全相同并被抵消，因此消除了引線電阻的影響。假設恒流源的值為 I、PGA 增益為 G，則 ADC 輸入電壓可以為：I×RRTD×G。ADC 基準可以等于 RREF 的電壓。因此，ADC 結果可以是：
方程式 3 表明 ADC 結果與恒流源精度無關，僅與基準電阻器和放大器增益有關。客戶可以直接根據 ADC 結果獲取 RTD/NTC 的電阻值，然后推斷溫度。
ADS124S0x 具有 PGA 和電壓基準的低功耗、低噪聲、高集成度、6 通道和 12 通道 4kSPS 24 位 Δ-Σ ADC 數據表和 RTD 測量基本指南 應用手冊介紹了如何消除可調恒流源的引線電阻器和誤差所帶來的影響，從而獲得更高的精度。有關更多詳細信息，請參閱數據表和應用手冊。
