2.3 負正“超出電源電壓”
您也可以有一個同時支持正和負“超出電源電壓”應用場景的器件，通常用于在系統中的多個音頻源（例如內部和外部揚聲器）之間切換音頻信號的情形。多路復用器可用作一種有用的工具，有助于在這些不同的音頻源之間切換音頻源。如前所述，在這些音頻設置中，系統中的常用電壓電源在 1.8V 至 5V 的范圍內；但是，音頻信號可能會超出系統電源的范圍。為了滿足音頻信號范圍要求，需要一個具有“超出電源電壓”功能的多路復用器，尤其是具有正和負“超出電源電壓”的多路復用器。表 2-3 展示了 TMUX4827 的“超出電源電壓”功能。信號路徑 I/O 能夠傳遞 -12V 和 12V 之間的信號。
表 2-3 TMUX4827 的建議運行條件
| 最小值 | 最大值 | 單位 | ||
|---|---|---|---|---|
| VDD | 正電源電壓 | 1.8 | 5.5 | V |
| VS 或 VD | 信號路徑輸入/輸出電壓（源極或漏極引腳）（Sx、D） | -12 | 12 | V |

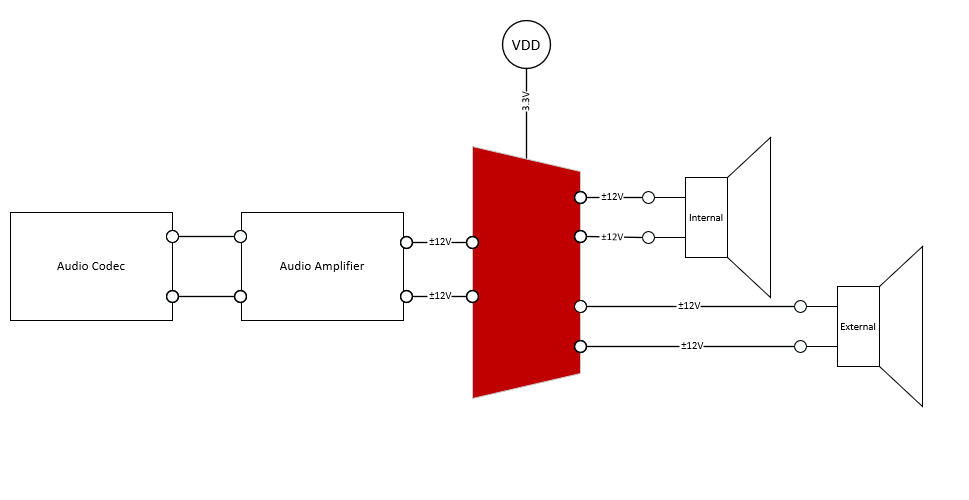

圖 2-3 展示了使用 TMUX4827 在音頻源之間切換的示例。編解碼器能夠發送負信號，而放大器輸出可能超過典型電源電壓范圍。
圖 2-3 TMUX4827 由 3.3V 電源供電的 2:1 雙通道多路復用器，將 12V 和 -12V 輸入信號傳遞到內部和外部揚聲器TMUX4827 和 TS5A22364 等具有“超出電源電壓”功能的多路復用器主要用于音頻應用。
