引言

電機失速檢測對于許多應用至關重要，原因涉及多個方面。首先，電機失速檢測有助于檢測電機何時到達行程終端或何時由于障礙物突然停止。例如，電動門鎖的門栓到達關閉位置會導致電機停轉。其次，失速檢測可以幫助更大限度地減少因過熱、磨損和應力（如果在電機失速時過驅動，則發生這些情況）而對電機和機械系統造成的長期損害。最后，失速檢測通過避免不必要的能源消耗來提高效率并降低功耗。受益于電機失速檢測的一些應用示例包括真空機器人、電動門鎖和便攜式打印機。

如今，已有多種方法可以檢測有刷直流 (BDC) 電機何時停轉。其中包括測量電機電流、反電動勢，以及使用編碼器和霍爾傳感器來監控電機的位置。所有這些方法都需要一定程度的分立電路和軟件實現，這增加了 PCB 的設計成本和設計尺寸。本應用簡報提出了一種完全集成的智能失速檢測設計，可以取代分立式設計。該設計集成在 TI 最新的 DRV8213 電機驅動器中。

分立式失速檢測設計

檢測 BDC 電機失速的最常見方法之一是測量電機電流。使用與電機電流路徑串聯的檢測電阻來測量電機電流。檢測電阻在電機兩端產生與電機電流成正比的電壓。該檢測電阻電壓被饋入放大器網絡，以將電壓提升至 MCU 的 ADC 動態范圍內。MCU 監視電流檢測輸出并檢測電流何時超過特定閾值 (VREF)。當 BDC 電機失速時，電流會顯著增加。閾值必須設置為高于穩態電流的值，且必須通過實驗針對特定電機和應用進行確定。

當檢測電壓超過 VREF 時，會檢測到失速且 MCU 會執行所需的響應，例如停止電機、反轉電機方向或警告用戶。圖 1 展示了該設計的簡要方框圖。

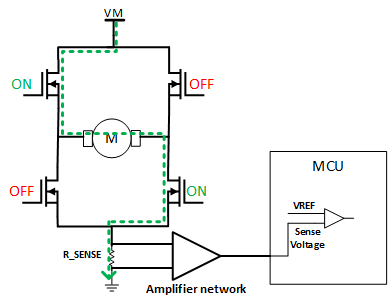

圖 1 基于電流檢測的失速檢測方框圖

閾值 (VREF) 取決于具體的電機和應用。可能需要使用不同的值和操作條件進行實驗，找到涵蓋最壞情況（例如電機滿載，或在高溫或低溫下運行時）的閾值。檢測電阻的額定值必須根據系統中預期的最大電流確定。

由于電機開始旋轉時需要高扭矩來克服慣性矩，BDC 電機在啟動期間具有高浪涌電流。因此，MCU 必須忽略浪涌期間的電流，避免出現錯誤的失速檢測。這只需添加延遲或消隱時間（從超過閾值到 MCU 報告失速情況）即可實現。每個電機和應用的延遲時間都是通過實驗確定的。圖 2 使用真實電機展示了此設計從啟動到失速的情況。

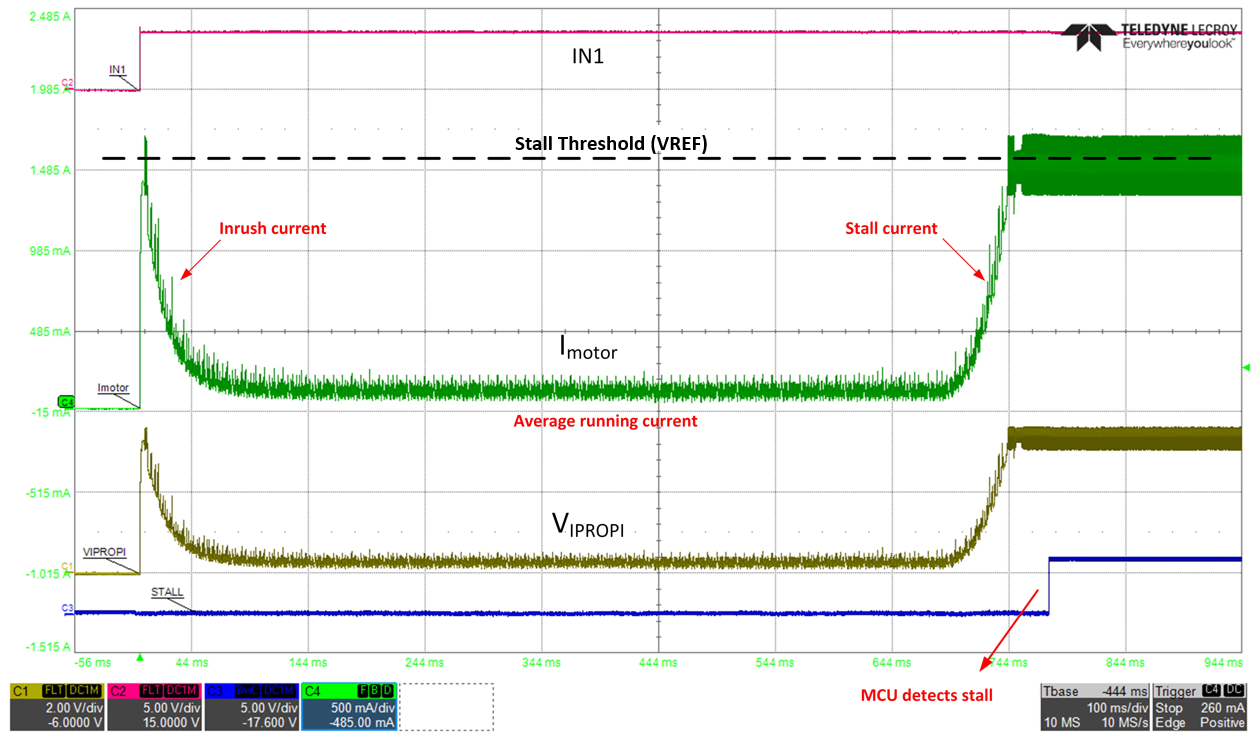

圖 2 電機從啟動到失速的波形

DRV8213 集成失速檢測

DRV8213 集成了一種失速檢測方法，該方法依賴于恒定電流監控，類似于上一節中提到的分立式設計。DRV8213 上的集成電流檢測具有與電機電流成正比的電流輸出。該比例電流被稱為 IPROPI。圖 3 展示了 DRV8213 的電流檢測和調節塊。集成電流檢測塊是具有標量因子的電流鏡電路。減小后的電流流經外部電阻產生電壓，將該電壓與外部 VREF 電壓進行比較。VREF 電壓在 DRV8213 中有兩個用途：用于設置電流調節限值和失速檢測限值。一旦超過限值，驅動器將檢測到失速（如果已啟用）。

DRV8213 通過包含可調節的消隱時間 T_INRUSH 來解決啟動期間的錯誤失速檢測問題。DRV8213 有一個 T_INRUSH 引腳，可將外部電容器 (C_INRUSH) 連接到 GND。該引腳設置失速檢測方案在電機啟動期間忽略浪涌電流的時間。消隱時間由以下公式表示：T_INRUSH = 6.5x10⁶ * C_INRUSH

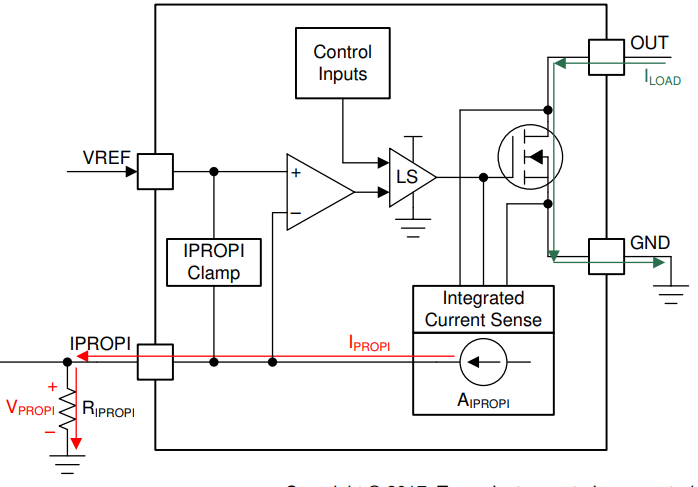

圖 3 集成電流檢測方框圖

圖 4 展示了更多有關失速檢測操作的信息。浪涌電流被調節至 I_TRIP 閾值。失速檢測方案在 T_INRUSH 設置的時間內忽略該浪涌電流。一旦電機停轉，電流再次上升，這次驅動器會通過將 nSTALL 引腳設置為邏輯低電平來標記失速檢測，以指示檢測到失速。

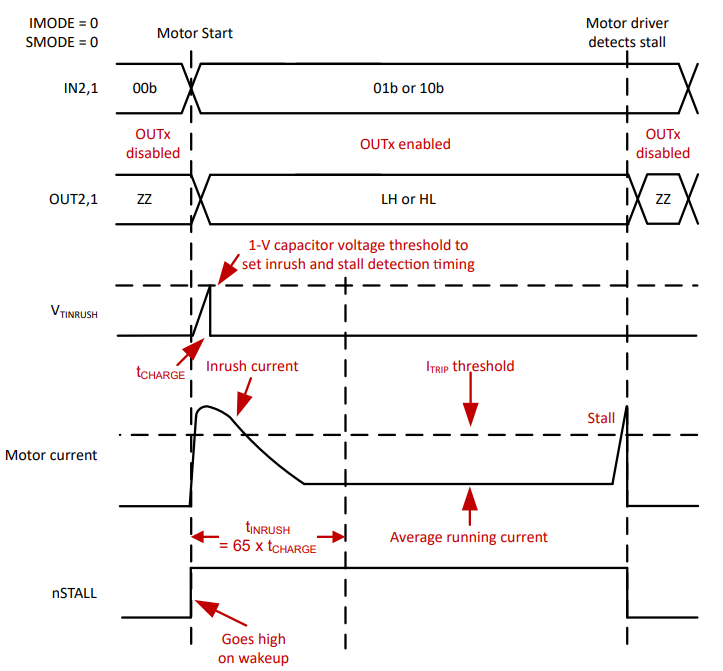

圖 4 DRV8213 集成失速檢測操作圖

驅動器在檢測到失速時有三種響應設置。該設置通過 SMODE 引腳實現。設置如下：

1. 帶指示的鎖存禁用：OUTx 引腳禁用且 nSTALL 引腳拉至低電平。
2. 僅指示：OUTx 引腳保持工作狀態，nSTALL 引腳拉低。
3. 僅指示：OUTx 引腳保持工作狀態，nSTALL 引腳拉低。器件使用內部 VREF (510mV) 進行失速檢測。

第三種設置用于無法或不需要向 VREF 引腳提供外部電壓的情況。內部參考電壓固定為 510mV。

總結來說，DRV8213 設計的優點是總體設計成本較低，PCB 設計尺寸較小（因?yàn)樵撛O(shè)計完全集成到 IC 中）。占用空間小，為 PCB 釋放了一些空間，從而允許添加更多功能，或更大限度減小 PCB 尺寸，以適應尺寸受限的應用。內置智能功能（例如 TINRUSH 消隱時間和可編程失速檢測響應）無需外部 MCU。要了解有關 DRV8213 的更多信息，請?jiān)L問 DRV8213 產品頁面。
