ZHCADJ2 December 2023 OPT4003-Q1
圖 3-1展示了 OPT4003-Q1 的測量數據。x 軸顯示通道 0 代碼與通道 1 代碼的比率,y 軸列出光源類別。每個大類都包含不同的光源,如圖 3-2 所示。

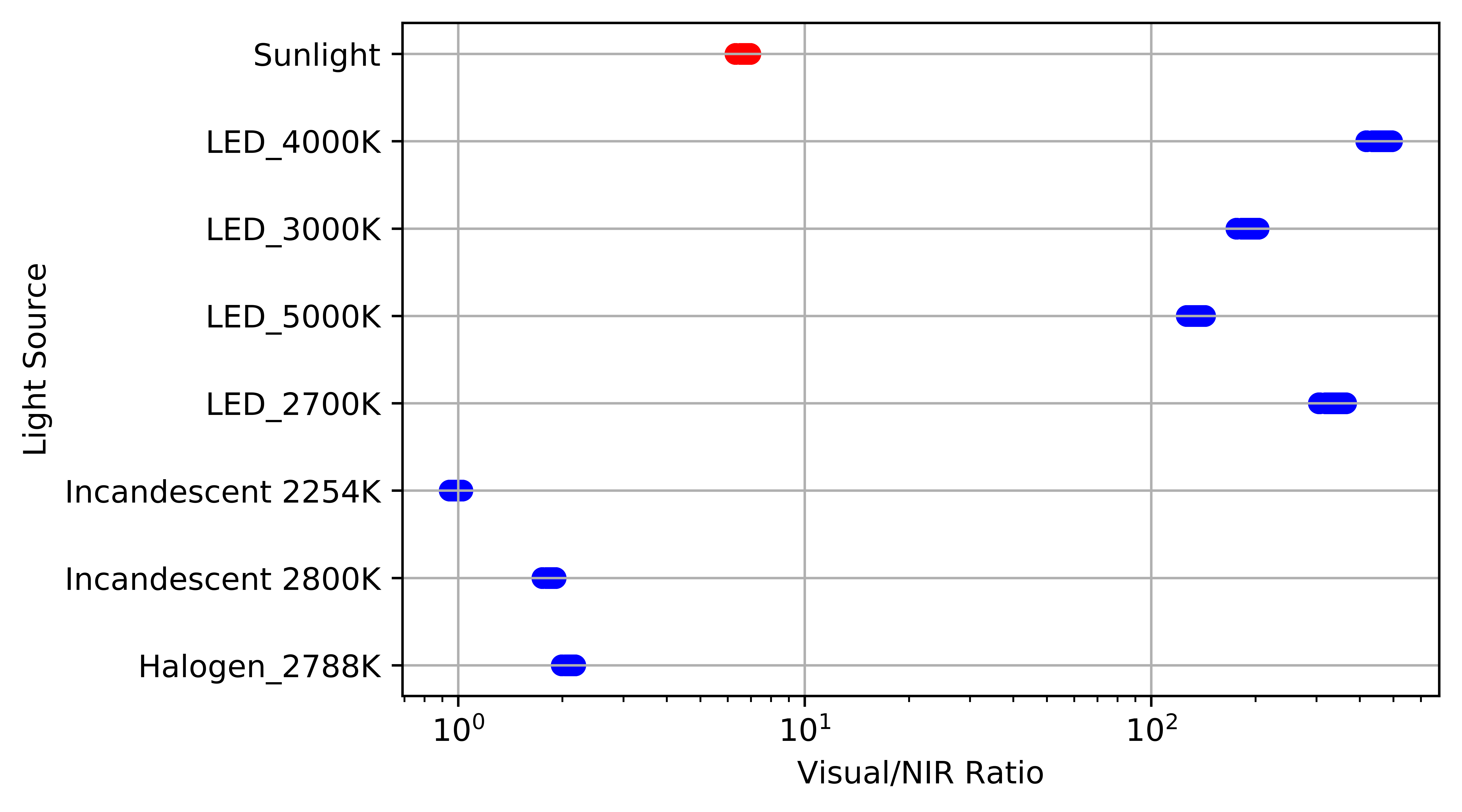

圖 3-1 OPT4003-Q1 光源比率示例

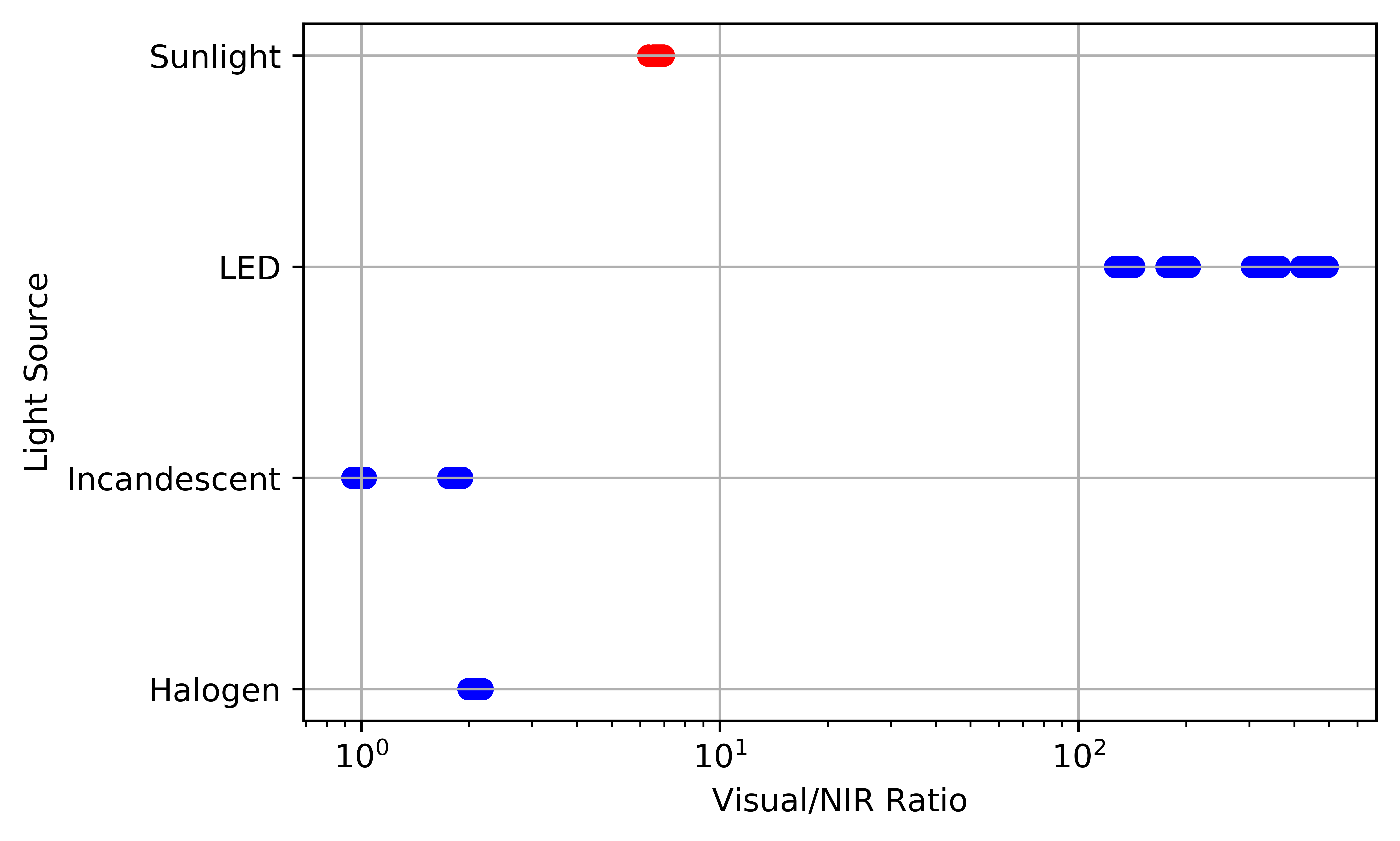

圖 3-2 OPT4003-Q1 光源比率的更多示例使用 25 個 OPT4003-Q1 器件進行了測量,以確保器件之間保持穩定性。由此產生的光源比率具有清晰且明確的邊界。對于此數據集,可以創建閾值來識別陽光和人造光源。表 4-2 列出了所有單個光源的最小和最大比率,如圖 3-2 所示。每個類別中比率的變化是由于不同色溫的光源被組合在一起。
| 光源 | 最小測量比率 | 最大測量比率 |
|---|---|---|
| 陽光 | 6.31 | 6.97 |
| LED | 126.52 | 495.19 |
| 白熾燈 | 0.94 | 1.91 |
| 鹵素燈 | 1.99 | 2.18 |
可以按照下面代碼塊中顯示的相同模式,為每個光源類別定義閾值,從而進行具體區分。
if (ratio > 2.2 and ratio < 11):
source = sunlight
else:
source = artificial
