ZHCADH7 December 2023 BQ76905 , BQ76907
2.4 CB_ACTIVE_CELLS - 0x0083
表 2-4 中顯示的 CB_ACTIVE_CELLS 子命令是一個可以將電芯均衡數據讀取或寫入寄存器的子命令示例。執行寫入操作后，開始對指定的電芯進行均衡。在圖 2-4 中，通過將 0x0083 命令和 0x02 數據寫入 0x3E，然后向 0x60/0x61 寫入校驗和及長度，對電芯 1 執行電芯均衡。當使用子命令寫入數據時，校驗和和長度是接受數據所必需的。校驗和是根據地址和數據（0x83、0x00、0x02）計算的，并且是這些字節總和的補碼。在本例中，校驗和為 0x7A。長度包括器件地址和命令地址占用的兩個字節，總長度為 0x05。
注： 總長度必須為十六進制格式。例如，一個包含 10 個寄存器的塊的長度可以是 0x0A，而不是 0x10。
表 2-4 CB_ACTIVE_CELLS 子命令說明
| 命令 | 名稱 | 說明 |
|---|---|---|
| 0x0083 | CB_ACTIVE_CELLS | 運行電芯均衡的電芯：寫入時，開始對指定的電芯進行均衡。 |

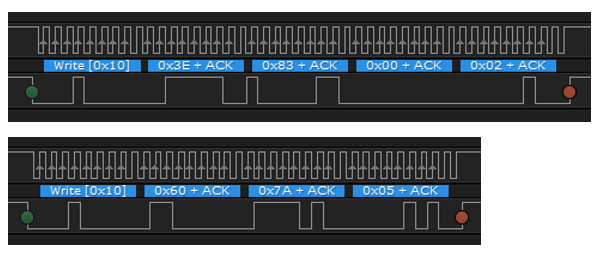

圖 2-4 為 CB_ACTIVE_CELLS 子命令捕獲的 I2C 波形
